화면 배선 및 설정

화면 배선

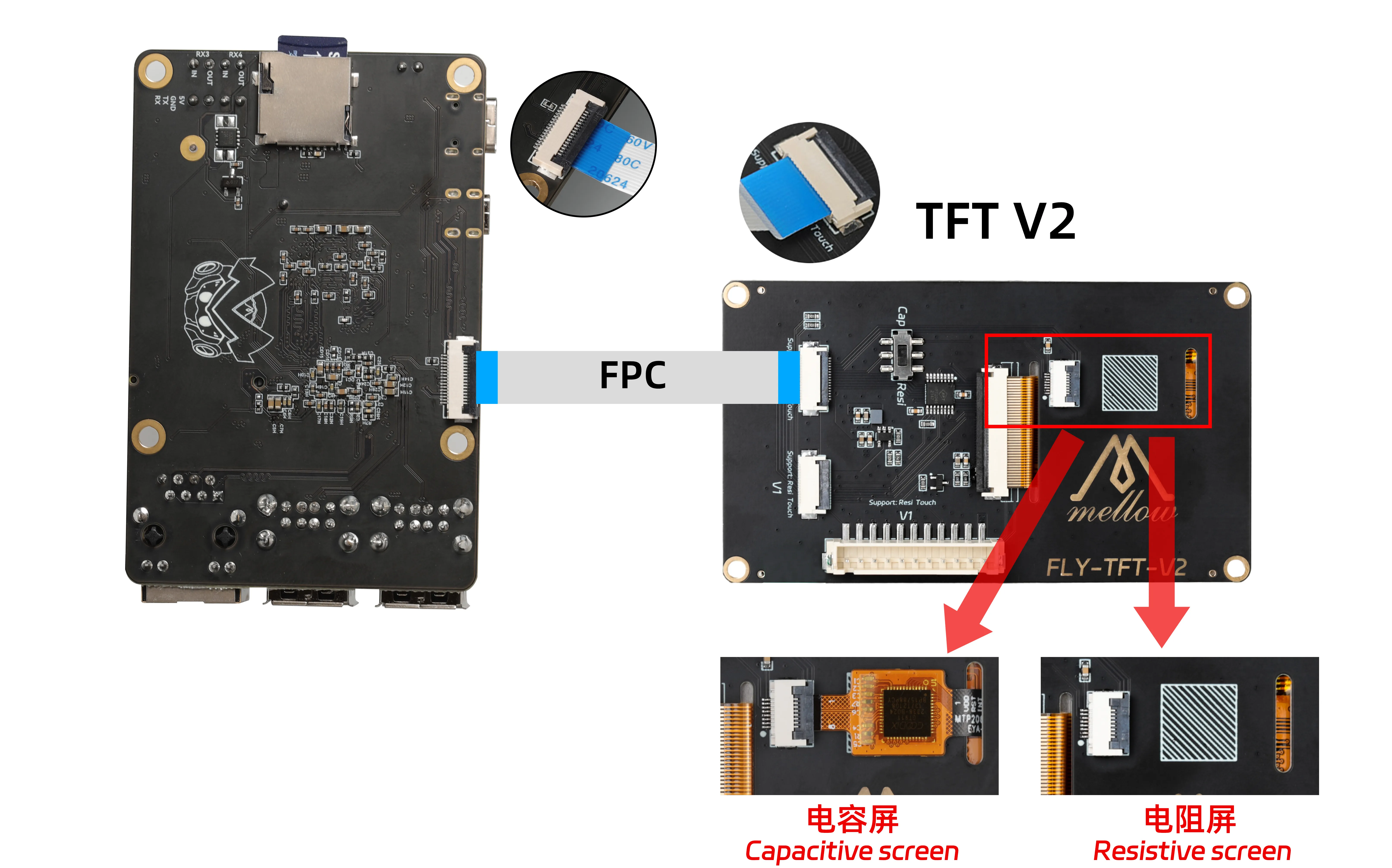

TFT-V2 화면 배선

TFT 저항식 화면 배선

팁

• TFT 화면 패키지에는 두 개의 FPC 플렉시블 케이블이 함께 제공되는데, 하나는 14P(좁은) 것이고 다른 하나는 16P(넓은) 것이다.
• TFT 화면은 반드시 16P(넓은) 케이블만 사용해야 한다!!!
• 저항식 화면의 경우 화면 뒷면의 스위치를 Resi로 옮겨야 터치가 가능하다
• 정전식 화면의 경우 화면 뒷면의 스위치를 Cap으로 옮겨야 터치가 가능하다

1. FLY-Pi V3 TFT 저항식 화면 배선


HDMI 배선

HDMI 배선

1. FLY-HDMI-LCD5 화면 배선

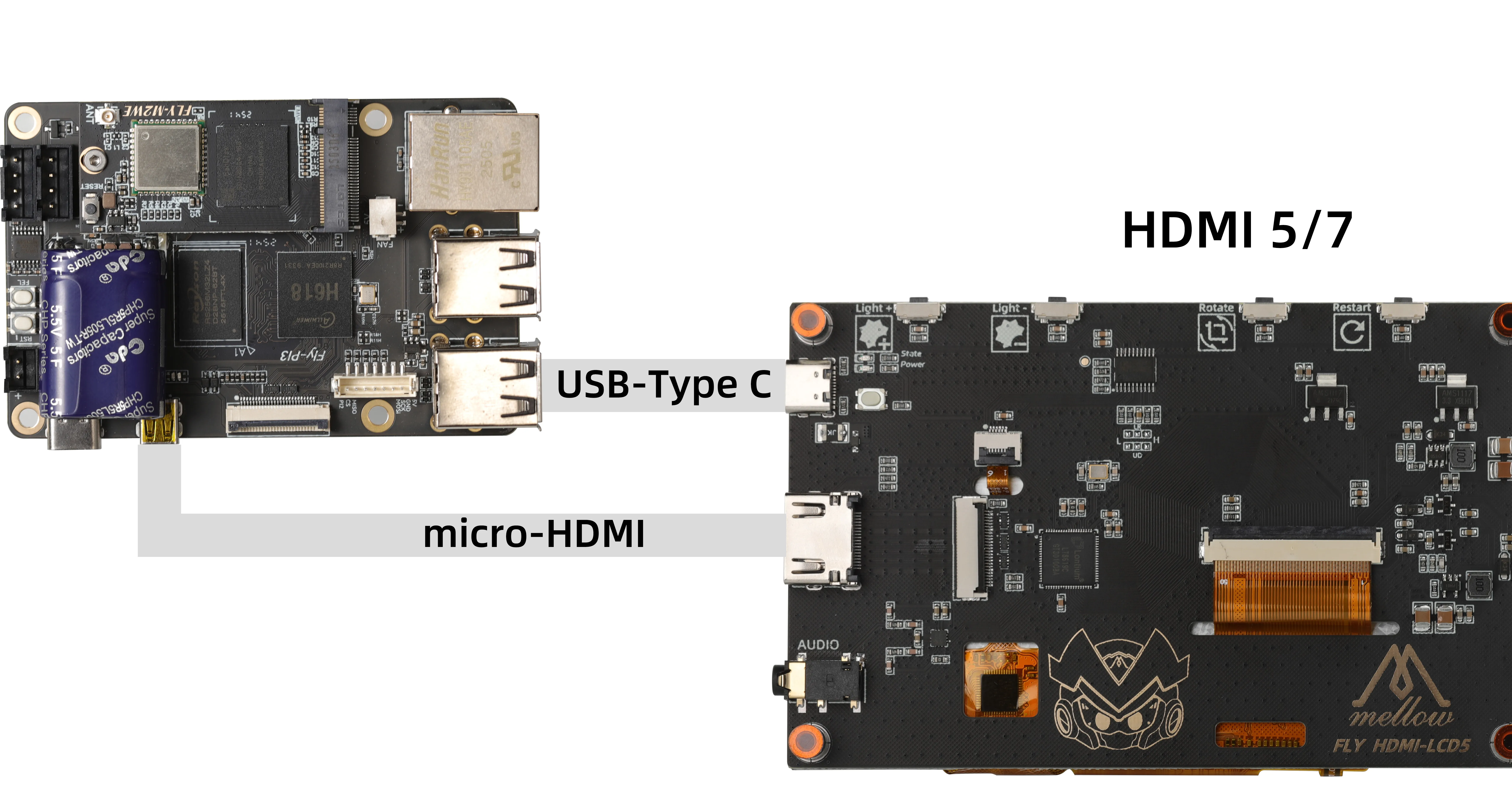

배선 방법 1

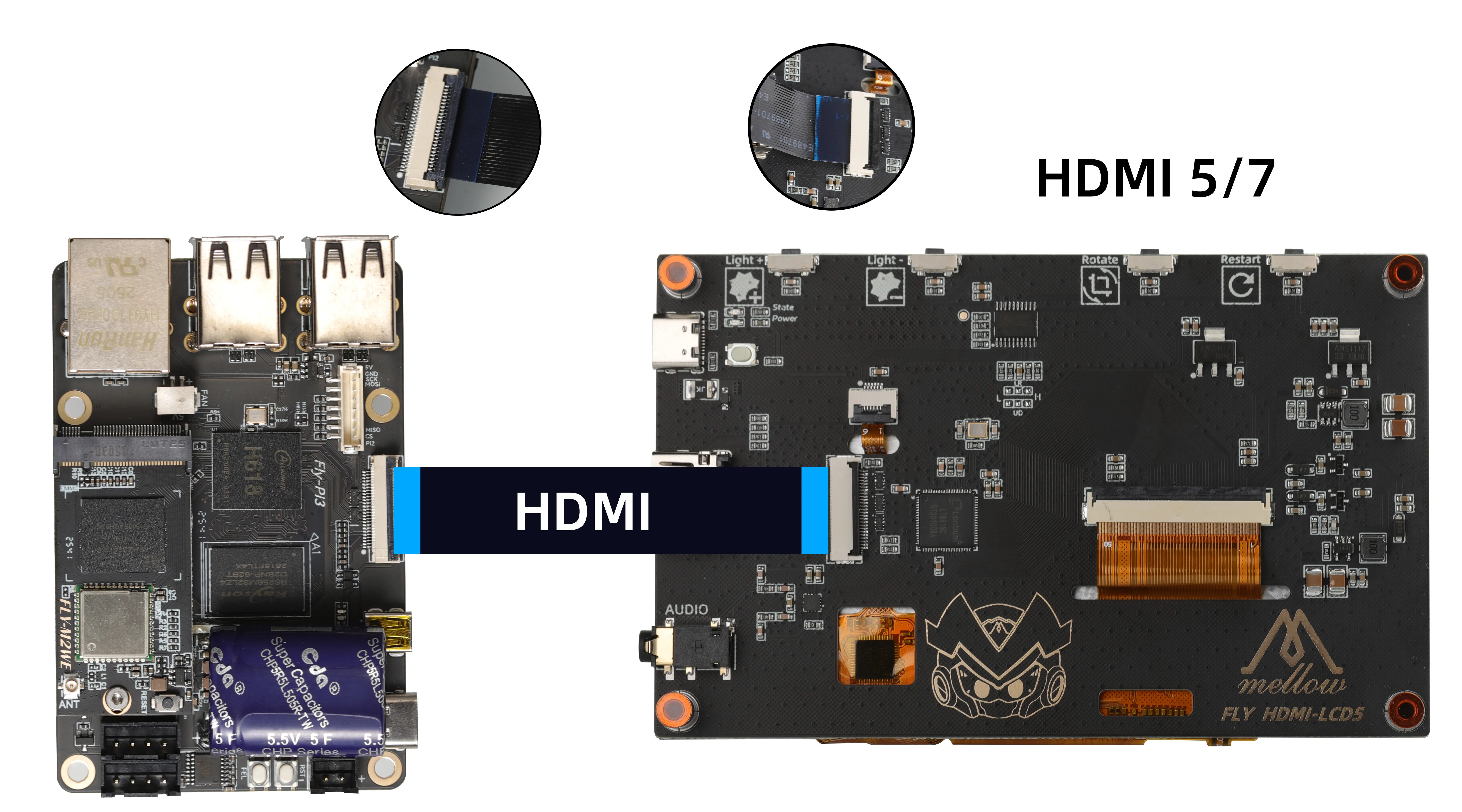

배선 방법 2

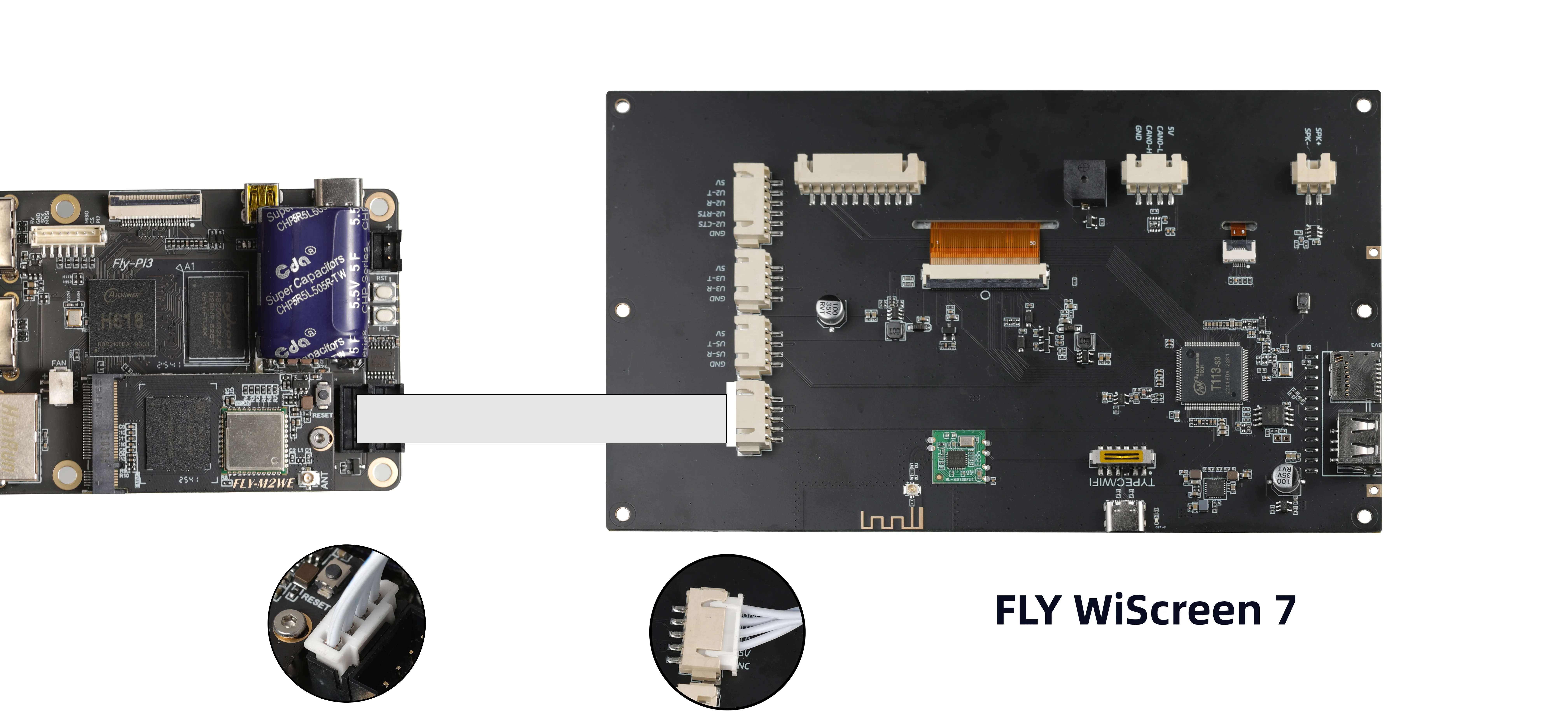

UART 화면 배선

UART 화면 배선

---

화면 설정

FLYOS-FAST 시스템-화면 설정

FLYOS-FAST 시스템-화면 설정

1. 브라우저에서 장치의 IP 주소를 열면 예를 들어: http://192.168.6.110/

   fluidd에서 아래 그림과 같이 숨겨진 파일 및 폴더 필터링 해제를 체크 해제한다.

   mainsail에서 아래 그림과 같이 숨겨진 파일 표시를 체크한다.

2. 이 시점에서 .flyos-config 폴더를 볼 수 있으며, 이 폴더 안에 sys-config.conf 파일이 있다.

3. sys-config.conf 파일을 열어 수정이 필요한 설정 항목을 수정한 후 저장 -> 닫기를 클릭하면 된다.

TFT 저항식 화면 설정 방법

• screen= 뒤에 있는 값을 fly-tft-v2-r로 수정해야 한다
• klipper_screen=0을 klipper_screen=1로 수정해야 한다
• 아래는 수정 완료된 예시이다

screen=fly-tft-v2-r

• 그리고

klipper_screen=1

TFT 정전식 화면 설정 방법

• screen= 뒤에 있는 값을 fly-tft-v2-c로 수정해야 한다
• klipper_screen=0을 klipper_screen=1로 수정해야 한다
• 아래는 수정 완료된 예시이다

screen=fly-tft-v2-c

• 그리고

klipper_screen=1

HDMI 화면 설정 방법

• screen= 뒤에 있는 값을 hdmi로 수정해야 한다
• klipper_screen=0을 klipper_screen=1로 수정해야 한다
• 아래는 수정 완료된 예시이다

screen=hdmi

• 그리고

klipper_screen=1

UART 화면 설정 방법

• moon2uart 뒤에 있는 0을 1로 수정해야 한다
• klipper_screen=1을 klipper_screen=0으로 수정해야 한다
• 아래는 수정 완료된 예시이다

moon2uart=1
