강력히 권장합니다!!! 이 시스템은 FLY가 3D 프린터에 최적화한 시스템입니다!

FLYOS-FAST 시스템 브러싱

시스템 브러싱

FLYOS-FAST 시스템 브러싱 튜토리얼: flyos-fast 시스템 브러싱 튜토리얼

시스템 소개

• FlyOS-Fast는 3D 프린팅을 위해 최적화된 가벼운 Linux 시스템으로, 부팅 속도가 빠르며 30초만에 실행됩니다. Fly 전 시리즈의 상위기기 플랫폼을 지원합니다.
• 커널 최적화를 통해 Klipper의 실시간 응답 성능을 향상시킵니다.
• 파일 시스템 최적화로 직접 전원이 꺼져도 시스템이 손상되지 않도록 방지합니다.
• Klipper, RRF, Mainsail, Fluidd, Moonraker, KlipperScreen 등 서비스가 미리 설치되어 있습니다.
• Klipper와 RRF 시스템 간의 전환을 지원합니다.
• Mainsail과 Fluidd 온라인 일키 클릭 전환을 지원합니다.
• U디스크 인쇄를 지원합니다.
• KPPM 모듈과 함께 사용하면 전원 차단 후 재인쇄를 구현할 수 있습니다.
• Fluidd 등의 프론트엔드 UI의 기본 언어 및 기본 프린터 이름 설정을 사전에 지정할 수 있습니다.
• 추가 OEM 맞춤 기능: 로고 설정, 기본 설정 파일 제공, Mainsail 탭 숨김 설정 등은 저희에게 문의하시기 바랍니다.

준비 작업

1. 시스템 이미지 다운로드

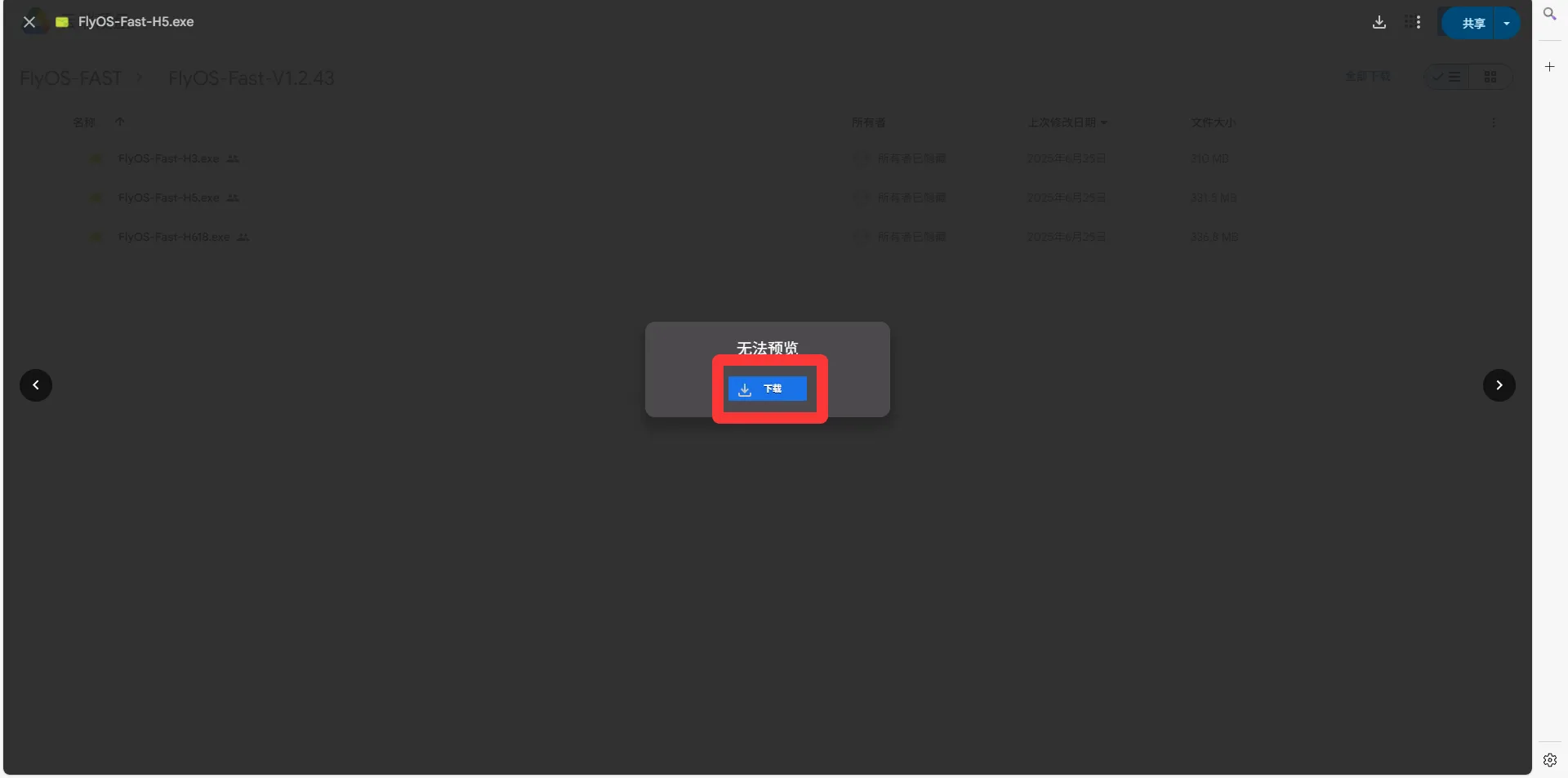

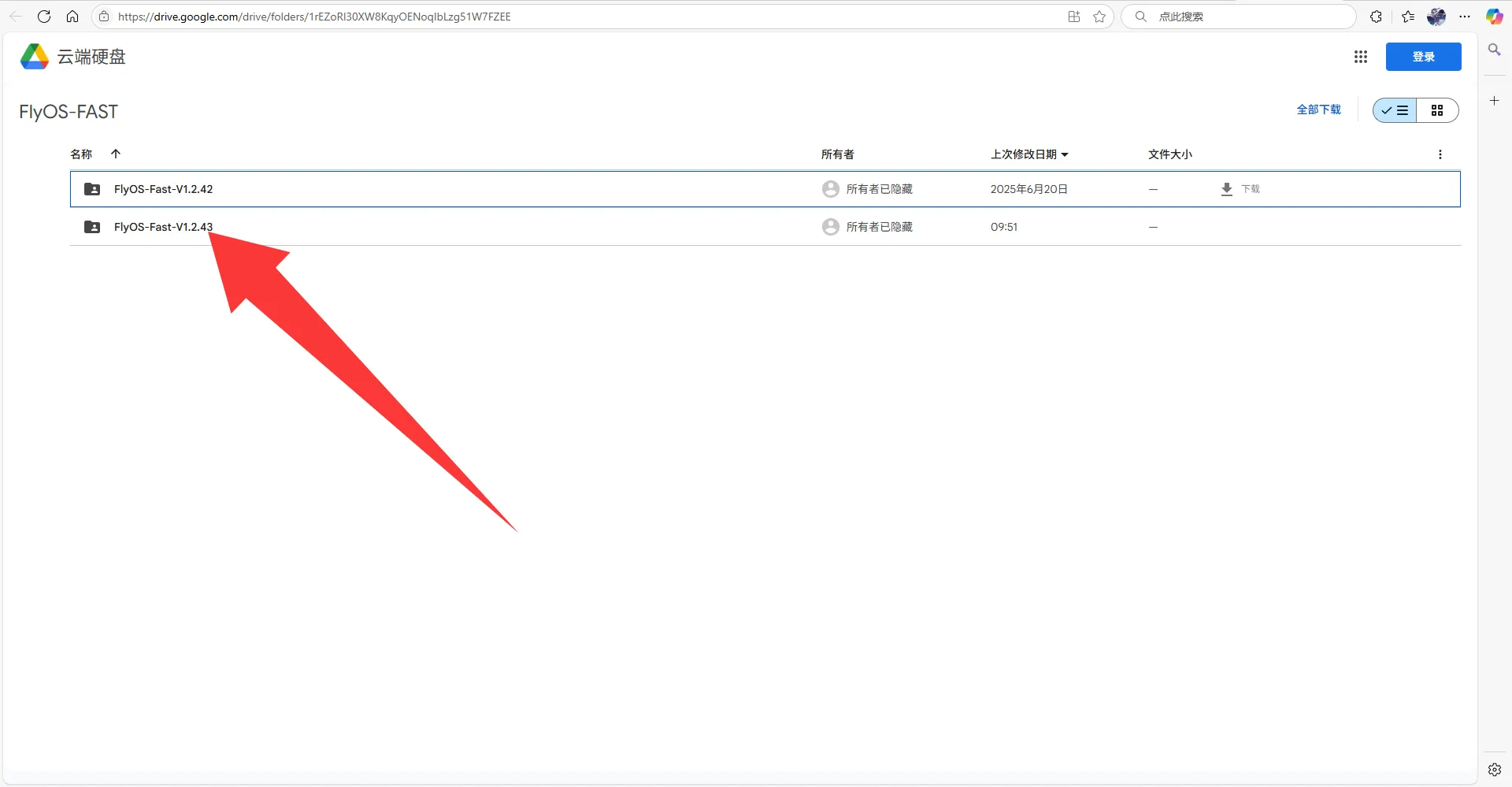

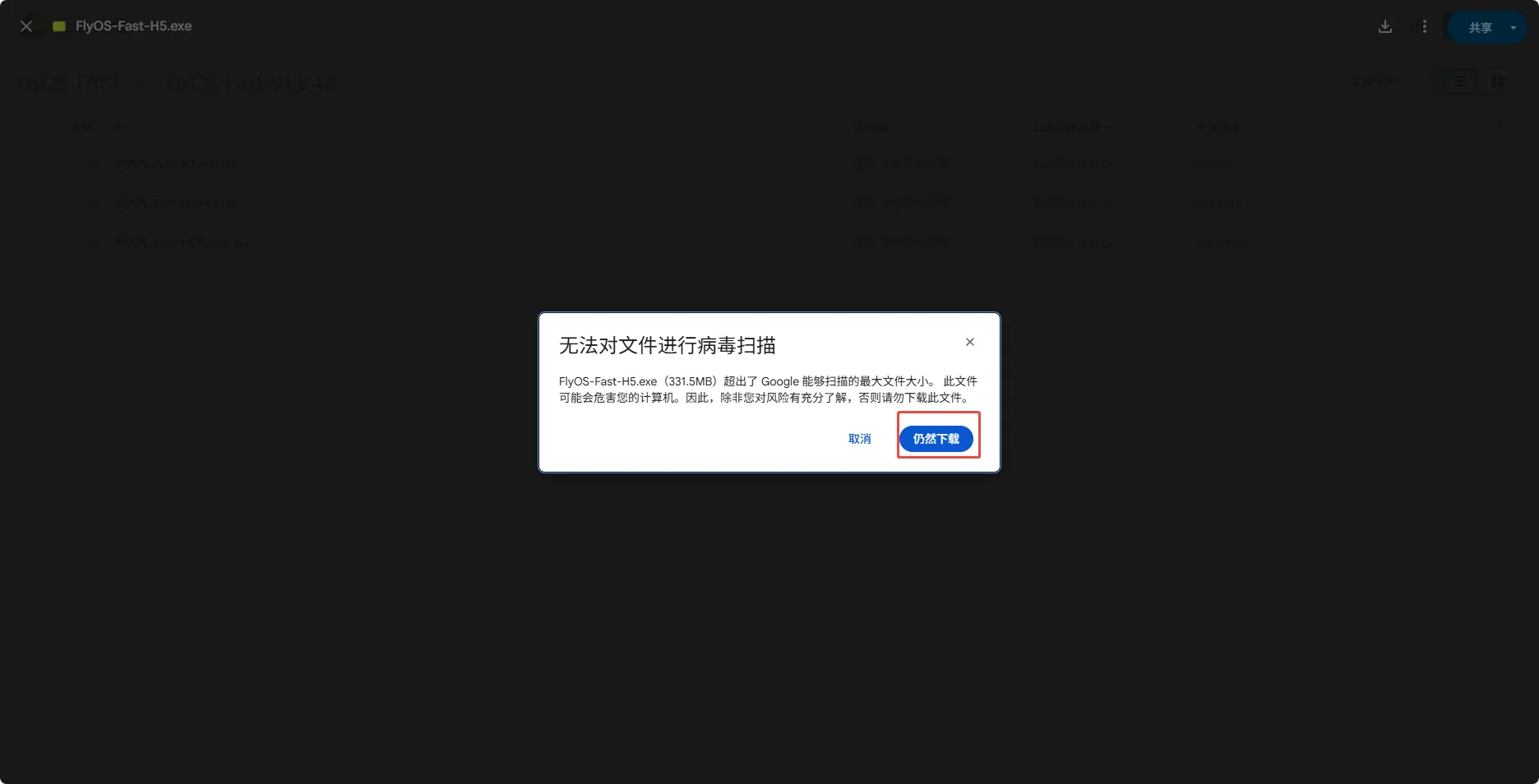

   • 이미지 링크: Piv2 시스템 이미지 다운로드 (Windows 전용)
   • 이미지 링크: Piv2 시스템 이미지 다운로드 (Windows, MacOS, Linux 지원)


2. 브러싱 도구 다운로드, 이 튜토리얼에서는 Rufus를 사용합니다. 실제로는 다른 도구를 사용할 수 있습니다, 예를 들어 Etcher, Win32 Disk Imager 등.

   • Rufus 다운로드 주소: 한글 다운로드 또는 영문 다운로드 (Windows 전용).
   • Etcher 다운로드 주소: 다운로드 (Windows, MacOS, Linux).
   • Win32 Disk Imager 다운로드 주소: 다운로드 (Windows 전용).

3. 이 튜토리얼에서는 FlyOS-Fast-H5.exe를 사용할 예정입니다.

4. 시스템 이미지 파일 압축 해제, .img 파일 얻기.

   • FlyOS-Fast-H5.exe를 더블 클릭하거나 우클릭하여 열기, 몇 초 후 아래와 같은 창이 나타날 것입니다 ("불안전하다"는 메시지가 표시되면 "더 많은 정보" -> "실행" 선택).
   • 압축 디렉토리를 선택하고 Extract 버튼을 클릭하여 압축을 해제합니다.

   • 압축이 완료되면 압축 디렉토리에 FlyOS-Fast-H5-vx.x.x.img 파일이 생성됩니다. x.x.x는 시스템 버전 번호입니다.

이미지 브러싱

TF 카드에 브러싱

TF 카드에 브러싱

1. • 브러싱에 사용할 TF 카드는 4GB 이상이어야 하며, SanDisk 32GB C10 이상의 TF 카드를 권장합니다 (저렴한 카드는 많은 경우 불량으로 인해 부팅되지 않습니다).
   • 브러싱에 사용할 TF 카드는 SD 카드 리더기를 사용해야 하며, 브러싱 카드를 리더기에 삽입한 다음 컴퓨터에 리더기를 연결해야 합니다.
2. Rufus를 열고 장치를 선택합니다. 선택한 장치가 컴퓨터에 삽입된 브러싱 카드와 용량이 일치해야 합니다.

3. 이미지 파일 선택, 부트 타입 선택 오른쪽의 선택 버튼을 클릭하여 압축해제된 .img 파일을 선택합니다.
4. 이미지 파일을 선택하면 부트 타입 선택이 이미지 파일의 이름으로 바뀝니다.

5. 시작 버튼을 클릭하면, 자료 삭제를 위한 경고 창이 나타나면 확인을 클릭합니다.

6. 브러싱이 완료되면 컴퓨터가 소리를 내고 진행률 표시줄이 준비 완료로 표시됩니다.

7. 브러싱이 완료된 후 즉시 브러싱 카드를 뽑지 마십시오.
8. 파일 탐색기를 열고 FlyOS-Conf라는 U디스크 또는 이동식 디스크가 있는지 확인하십시오.

9. FlyOS-Conf를 열면 아래 그림의 두 개의 파일이 존재한다면 브러싱이 성공한 것입니다.

10. 그 중 config.txt는 시스템 구성 파일이며, 다음 페이지의 내용을 참조하여 수정하십시오.

USB를 통해 M2WE에 브러싱

USB를 통해 M2WE에 브러싱

1. 드라이버 다운로드:

   • M2WE 드라이버
   • M2WE BOOT 시작 도구

2. 드라이버 설치:

   • Zadig를 열고 상단 메뉴에서 Options를 선택한 후 모든 장치 보기를 체크합니다.

3. M2WE를 설치한 후 보드의 BOOT 버튼을 누른 후, 양방향 USB 케이블로 상위기기를 컴퓨터에 연결

4. Zadig를 엽니다.

5. 정상적으로 작동하는 경우, Zadig에는 Unknow Device #x 또는 USB Device(VID_1f3a_PID_efe8)가 추가됩니다. 그것을 선택합니다.

6. 장치를 선택한 후 USB ID가 위의 그림과 일치하는지 확인하십시오. 그렇지 않다면 다른 장치를 선택하십시오.
7. 위의 그림에서 두 번째 부분은 반드시 WinUSB(vxxxxxxx)를 선택해야 합니다. 버전 번호는 중요하지 않습니다.
8. Install Driver를 클릭하여 드라이버를 설치합니다. 동일한 컴퓨터에서는 드라이버를 한 번만 설치하면 됩니다.

9. 설치된 FLY-BOOT을 열고 장치 검사를 클릭합니다. 앞의 단계가 정확히 이루어졌다면 이용 가능한 장치를 발견한다는 메시지를 받게 됩니다.

10. BOOT를 시작하기 위해 클릭합니다. 정상적으로 작동하면 BOOT가 성공적으로 활성화되었다는 메시지가 표시됩니다. 몇 초 정도 기다리고 다음 단계를 진행합니다.

11. Rufus를 열고 장치를 선택합니다. 선택된 장치가 컴퓨터에 삽입된 브러싱 카드와 용량이 일치해야 합니다.

12. 이미지 파일 선택, 부트 타입 선택 오른쪽의 선택 버튼을 클릭하여 압축해제된 .img 파일을 선택합니다.
13. 이미지 파일을 선택하면 부트 타입 선택이 이미지 파일의 이름으로 바뀝니다.

14. 시작 버튼을 클릭합니다. 경고 창이 나타나면 데이터 삭제를 위한 경고를 확인하고 확인을 클릭합니다.

15. 브러싱이 완료되면 컴퓨터가 소리를 내고 진행률 표시줄이 준비 완료로 표시됩니다.

16. 브러싱이 완료된 후 즉시 브러싱 카드를 뽑지 마십시오.
17. 파일 탐색기를 열고 FlyOS-Conf라는 U디스크 또는 이동식 디스크가 있는지 확인하십시오.

18. FlyOS-Conf를 열면 아래 그림의 두 개의 파일이 존재한다면 브러싱이 성공한 것입니다.

19. 그 중 config.txt는 시스템 구성 파일이며, 다음 페이지의 내용을 참조하여 수정하십시오.

M2SD Burner를 사용하여 M2WE 또는 TF 카드에 브러싱

M2SD Burner를 사용하여 M2WE 또는 TF 카드에 브러싱

주의사항

• 본 제품은 USB 3.0을 지원합니다.
• 본 제품은 TF와 M2WE를 동시에 설치하여 사용할 수 없습니다.
• M2WE 또는 SD카드를 컴퓨터 USB포트에 연결하면 형식화할 수 있습니다.
• NVMe 등 다른 장치를 설치하면 장치가 손상될 수 있으므로 절대 설치하지 마십시오!!

1. M2WE 또는 SD카드를 M2SD에 설치합니다. TF카드를 사용하여 브러싱하는 경우 TF카드는 4GB 이상이어야 하며, SanDisk 32GB C10 이상의 TF카드를 권장합니다 (저렴한 카드는 많은 경우 불량으로 인해 부팅되지 않습니다).

   • M2WE 설치

   • SD카드 설치


2. Rufus를 열고 장치를 선택합니다. 선택된 장치가 컴퓨터에 삽입된 브러싱 카드와 용량이 일치해야 합니다.

3. 이미지 파일 선택, 부트 타입 선택 오른쪽의 선택 버튼을 클릭하여 압축해제된 .img 파일을 선택합니다.
4. 이미지 파일을 선택하면 부트 타입 선택이 이미지 파일의 이름으로 바뀝니다.

5. 시작 버튼을 클릭합니다. 자료 삭제 경고 창이 나타나면 확인을 클릭합니다.

6. 브러싱이 완료되면 컴퓨터가 소리를 내고 진행률 표시줄이 준비 완료로 표시됩니다.

7. 브러싱이 완료된 후 즉시 브러싱 카드를 뽑지 마십시오.
8. 파일 탐색기를 열고 FlyOS-Conf라는 U디스크 또는 이동식 디스크가 있는지 확인하십시오.

9. FlyOS-Conf를 열면 아래 그림의 두 개의 파일이 존재한다면 브러싱이 성공한 것입니다.

10. 그 중 config.txt는 시스템 구성 파일이며, 다음 페이지의 내용을 참조하여 수정하십시오.

WiFi 설정

1. vscode 또는 기타 전문 텍스트 편집기를 사용하여 config.txt를 엽니다 (Windows 시스템의 기본 메모장은 시스템 구성 파일을 편집하는 데 권장되지 않습니다)

2. WIFI_SSID="" 옵션의 "" 안에 자신의 WiFi 네임을 입력합니다.
   WIFI_PASS=""" 옵션의 "" 안에 자신의 WiFi 비밀번호를 입력합니다.
   저장하고 종료한 후, FlyOS-Conf라는 U디스크 또는 이동식 디스크를 꺼냅니다.

상위기기 실행

1. 실행 전, 반드시 메모리 카드 또는 M2WE가 상위기기에 정확히 설치되었는지 확인하십시오

2. M2WE 또는 2.4G WiFi 모듈의 안테나를 설치합니다

경고

• FLY 상위기기는 M2WE 또는 2.4G WiFi 모듈을 사용해야 하며, 그렇지 않으면 WiFi를 사용할 수 없습니다.
• 상위기기는 한글 네임의 WiFi를 지원하지 않으며, 2.4G와 5G 병합 WiFi를 지원하지 않습니다.

• 빨간 화살표가 가리키는 곳이 WiFi 안테나 접속부입니다
• WiFi 안테나 포트는 ipex1입니다
• PI V2에 안테나를 설치하지 않으면 신호가 약해져 라우터에 연결되지 않을 가능성이 있습니다.

3. 상위기에 전원을 공급합니다.
   여기까지, 상위기가 시작되었습니다!!
   다음 단계를 수행하세요: 상위기기 SSH 연결

나머지 시스템 구성 옵션 수정

나머지 시스템 구성 옵션 수정은: 시스템 구성 수정 참조
