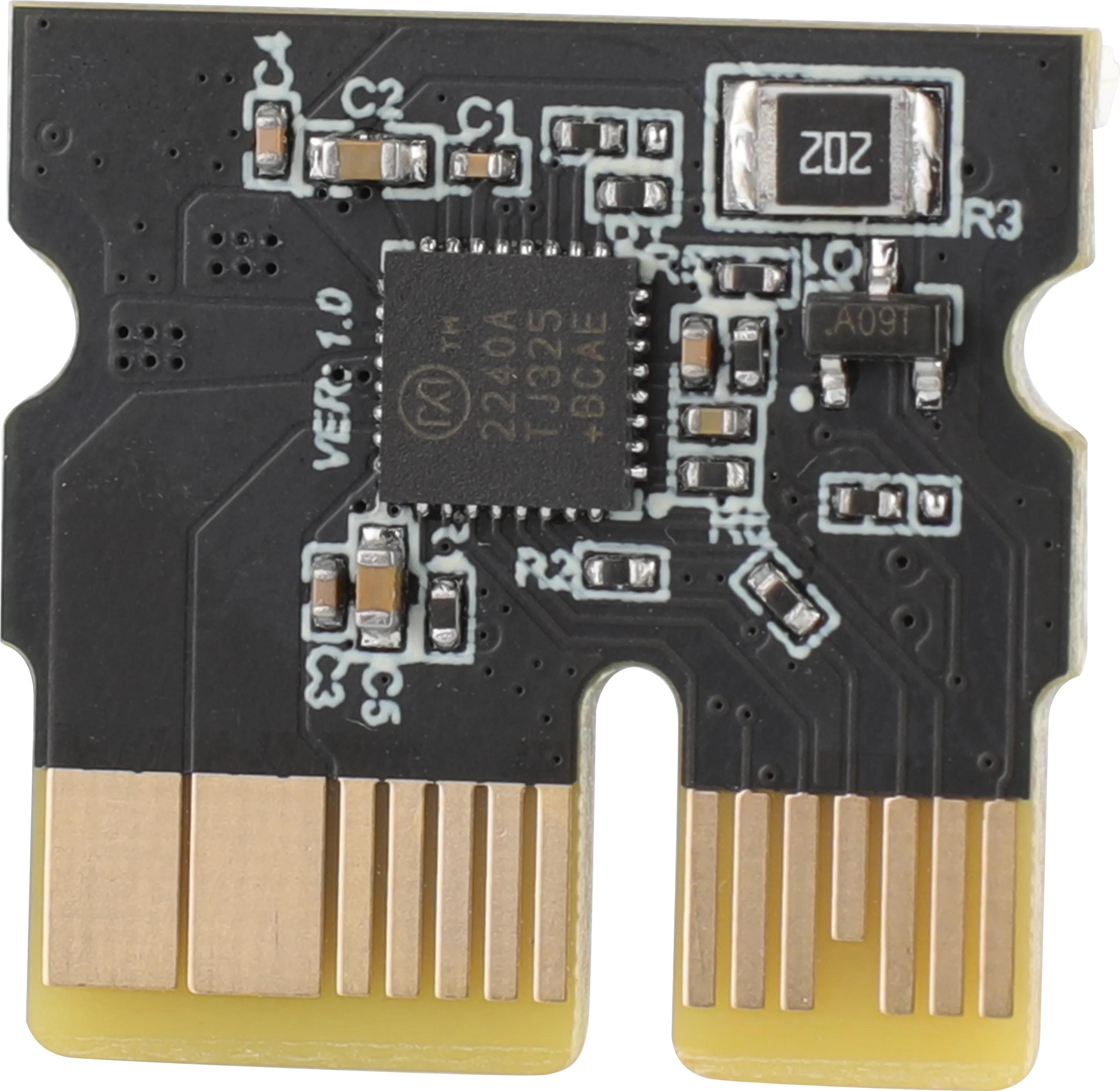

TP 2240

TMC-2240

  • 입력 전압 : 12V-36V
  • 호환 가능 : Klipper/RRF 펌웨어
  • 드라이버 모드 지원: TMC: SPI
  • 통합 온도 감지
  • 일반적인 아날로그 입력 보호 및 진단
  • 완전히 통합된 무손상 전류 감지 (ICS)
  • 마이크로스텝 인터폴레이션(microPlyer)을 갖춘 스테퍼/방향 인터페이스
  • 단락 보호, 저전압 잠금, 칩 과열 보호(열 차단)
  • 고정밀 무센서 모터 부하 검출인 stallGuard2 지원
  • 통합된 StallGuard2 및 StallGuard4 무센서 모터 부하 검출
  • StealthChop 및 SpreadCycle의 떨림 없는 조합으로, 스위칭 속도 지점에서 모터 떨림 문제를 해결합니다.
  • 더 큰 출력 전력과 더 낮은 발열량.(더 높은 전압을 지원하며, 3.0AMAX, 더 높은 분야의 3D 프린팅 작업에 적합하며, 더 오랜 시간 작동해도 과열이나 손상되지 않습니다.)

TP2240 참조 구성

위험
  • 드라이버 샘플 저항은 rref: 12300이며, 잘못 설정하지 마세요
  • spi_bus와 spi_software는 둘 중 하나만 선택해야 합니다

SPI 모드 참조 구성

[tmc2240 stepper_x]
cs_pin:
spi_bus:
# spi_software_mosi_pin:
# spi_software_miso_pin:
# spi_software_sclk_pin:
run_current: 0.65 # 모터 실행 전류 값
interpolate: False # 256마이크로스텝 인터폴레이션 사용 여부(추천하지 않음)
rref: 12300
stealthchop_threshold: 0 # 음소거 기준값(음소거가 필요없으면 값을 0으로 변경하세요)

무한 한계 사용 설명

무한 리미트 사용 시 주의사항
  • 무한 리미트 사용은 한 개의 리미트 포트를 차지하며, 일반적으로 드라이버 1위치는 IO1, 드라이버 2위치는 IO2 등을 사용합니다.
  • 무한 리미트를 사용할 때는 해당 리미트 포트에 아무것도 연결하지 마십시오.
  • 일부 FLY 메인보드는 드라이버 핀과 직결되어 있으니, DIAG가 해당 핀과 직결되었는지 확인하십시오.
무한 한계 사용 팁
  • TP2240의 무한 한계를 사용하려면 메인보드의 DIAG 점프선을 연결해야 합니다
  • 기존의 endstop_pin:은 비활성화하거나 삭제하고, endstop_pin: tmc2240_stepper_x:virtual_endstop을 추가해야 합니다
  • diag1_pin:을 설정한 후 한계 상태를 새로고침하면 트리거되지 않은 상태입니다
  • driver_SGT: :를 설정한 후 적절한 값을 자체적으로 테스트해야 합니다
  • 참고 구성
[stepper_x]
# endstop_pin:PF3
endstop_pin: tmc2240_stepper_x:virtual_endstop
homing_retract_dist: 0 # 되돌리기 거리 0으로 설정하지 않으면 홈 위치 실패할 수 있습니다

[tmc2240 stepper_x]
diag1_pin: ^!
driver_SGT: 1

# 설정이 완료되면 한계 상태가 트리거되지 않은 상태인지 확인하세요
# 이 핀은 일반적으로 "^" 접두사를 사용하여 내부 상 pull-up을 활성화합니다
# 민감도는 벨트의 조임 정도에 따라 달라지므로 자체 조정이 필요합니다
# (driver_SGTHRS를 적절한 민감도로 설정했는지 확인하세요)
