Micro 4

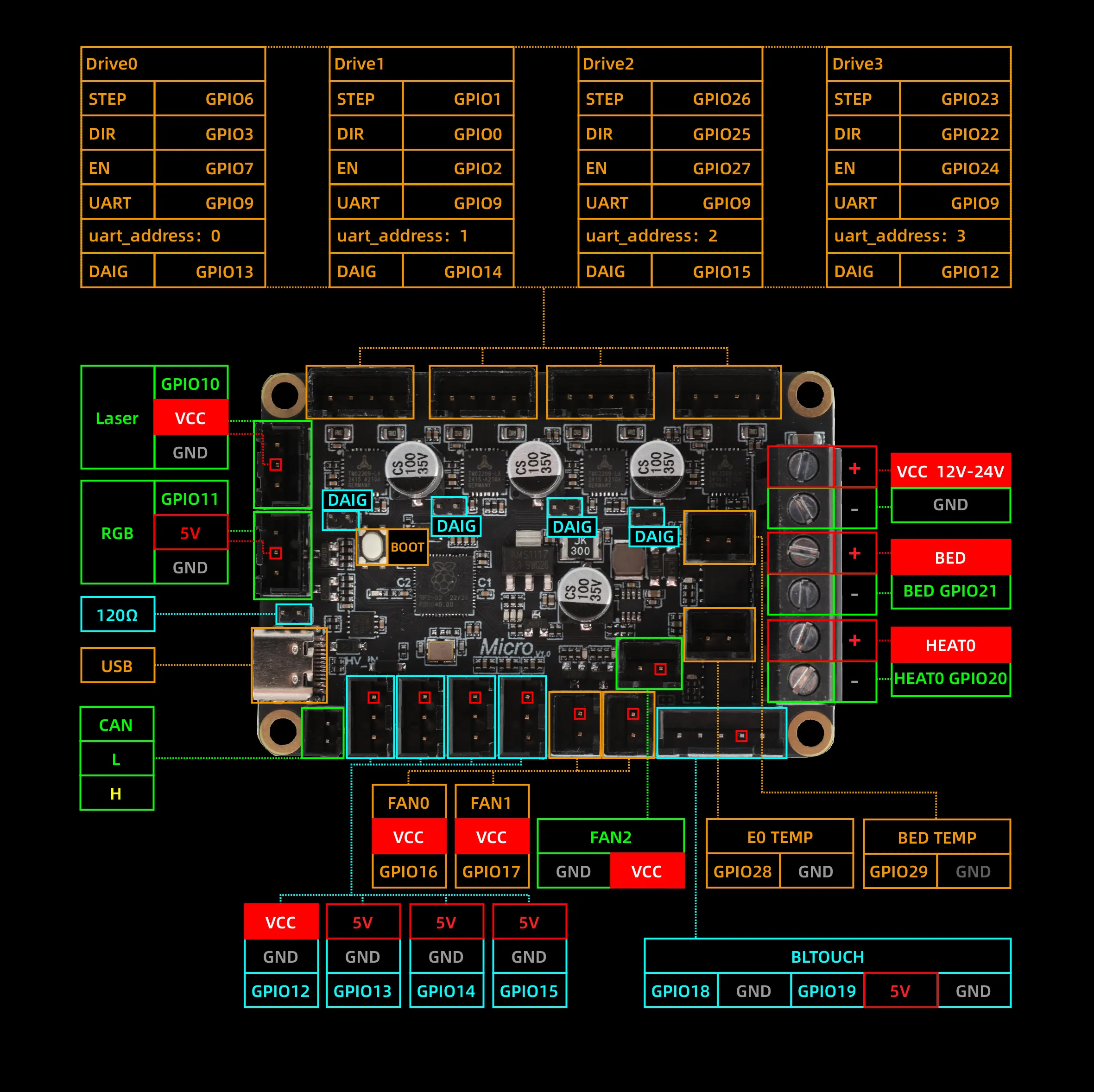

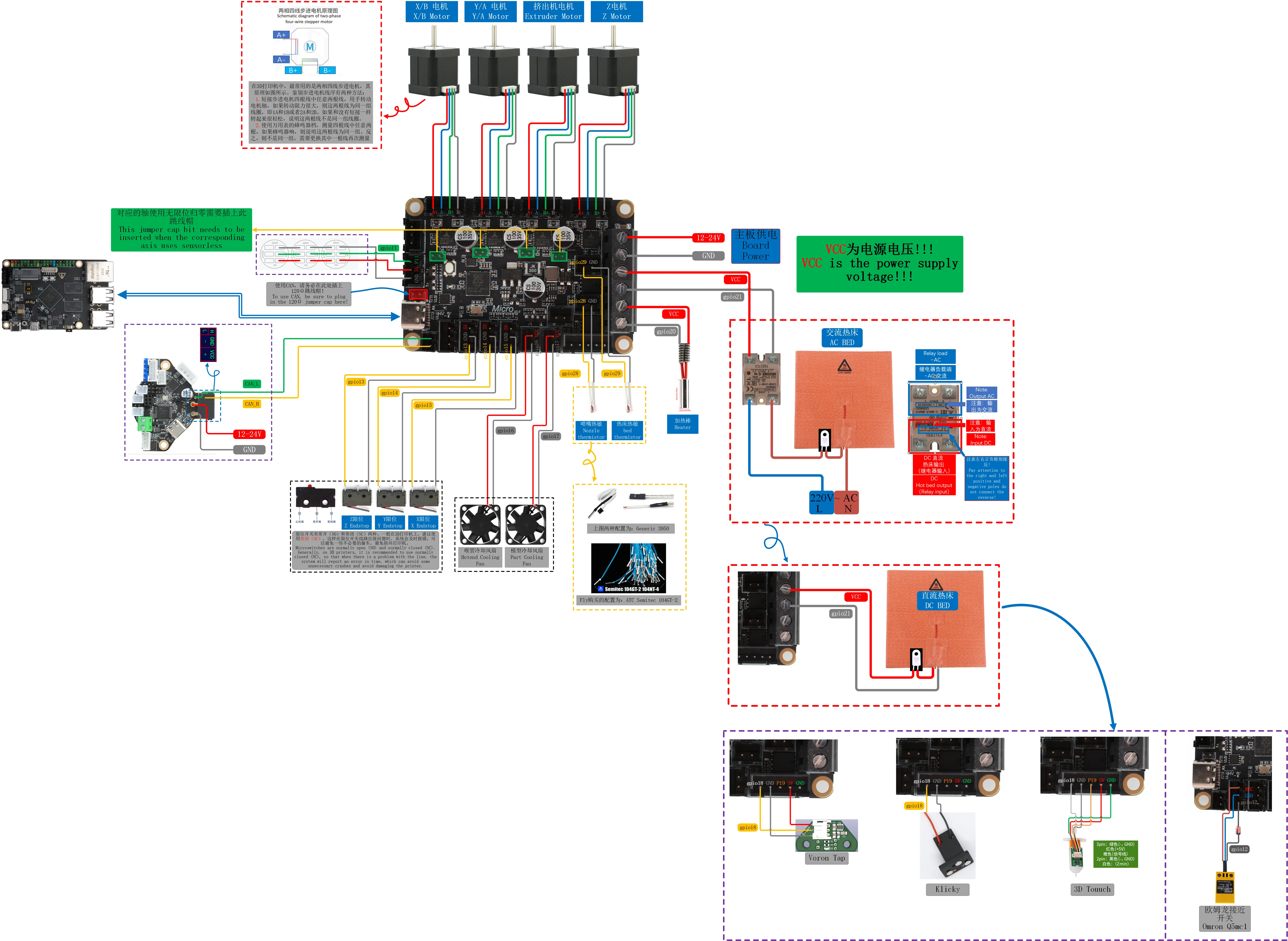

메인보드 참고 배선도

주의사항

이미지 해상도가 너무 높아 웹상에서 보기에는 선명하지 않으므로, 배선도 위에 마우스 커서를 올린 후 오른쪽 버튼을 클릭하여 이미지를 데스크탑에 저장한 후 확인하시기 바랍니다!!!

참고
  • 배선도 해상도가 높아 인터넷 속도가 느린 사용자의 경우 로딩 시간이 오래 걸릴 수 있으니 기다려 주세요~~~ (≧∀≦)ゞ
  • 마우스 커서를 배선도 위에 올린 후, 우클릭 -> 이미지 다른 이름으로 저장을 선택하여 배선도를 데스크탑에 저장하면 더욱 편리하게 확인할 수 있습니다~~~ σ(´∀`*)
