화면 배선 및 설정

화면 배선​

중요 안전 공지

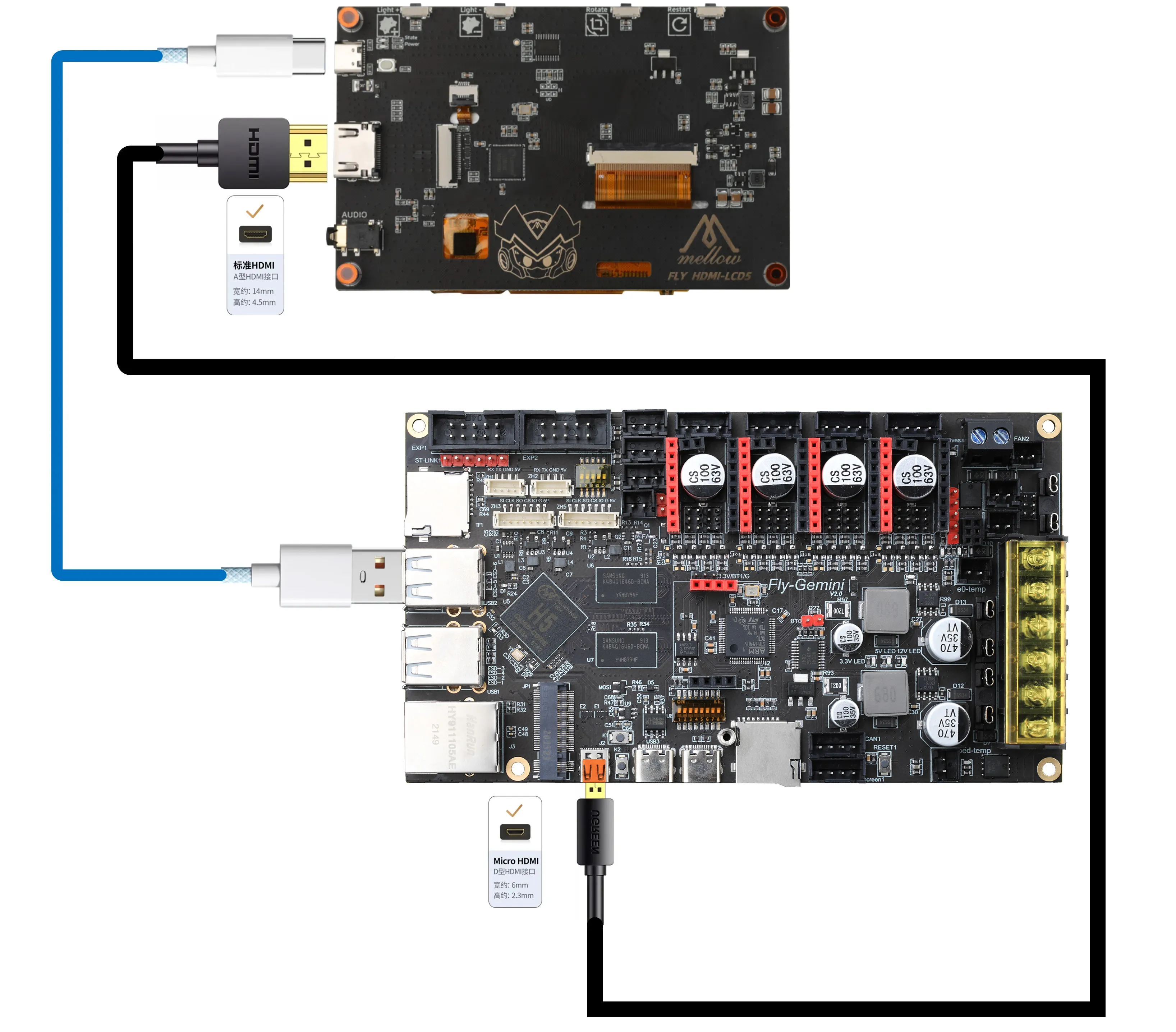

  • FPC 케이블로 TFT 또는 HDMI 화면을 연결할 때는 반드시 완전히 전원을 차단한 상태에서 작업하여 화면 손상을 방지하십시오.
  • TFT 화면 배선 시 FPC 케이블의 삽입 방향을 주의 깊게 확인하여 케이블을 반대로 연결해 장치 오작동이 발생하지 않도록 하십시오.

TFT 저항막 화면 케이블 배선​

팁
  • 케이블 연결 순서를 확인하여 올바르게 연결하십시오.

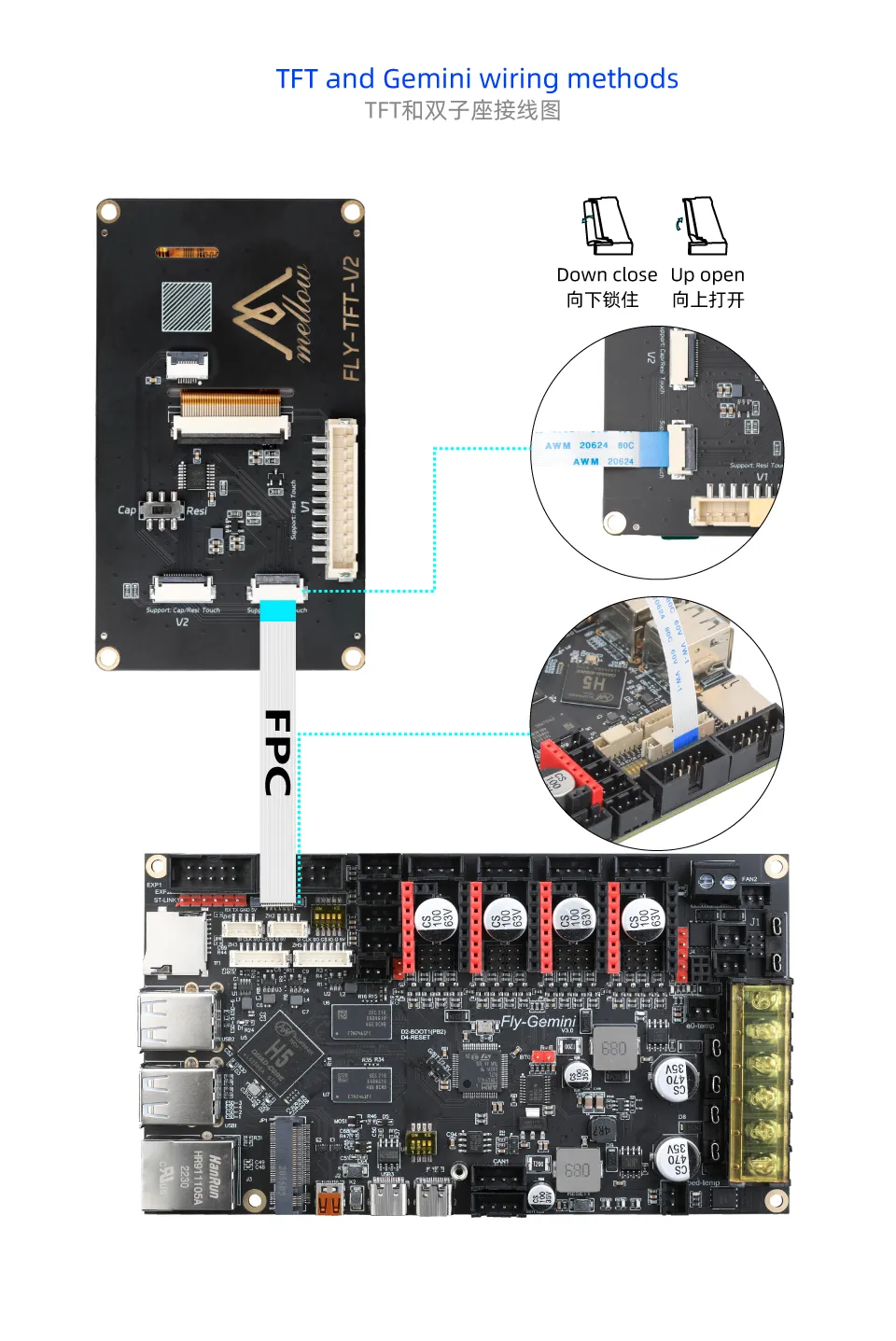

  1. TFT 화면 설치 예시

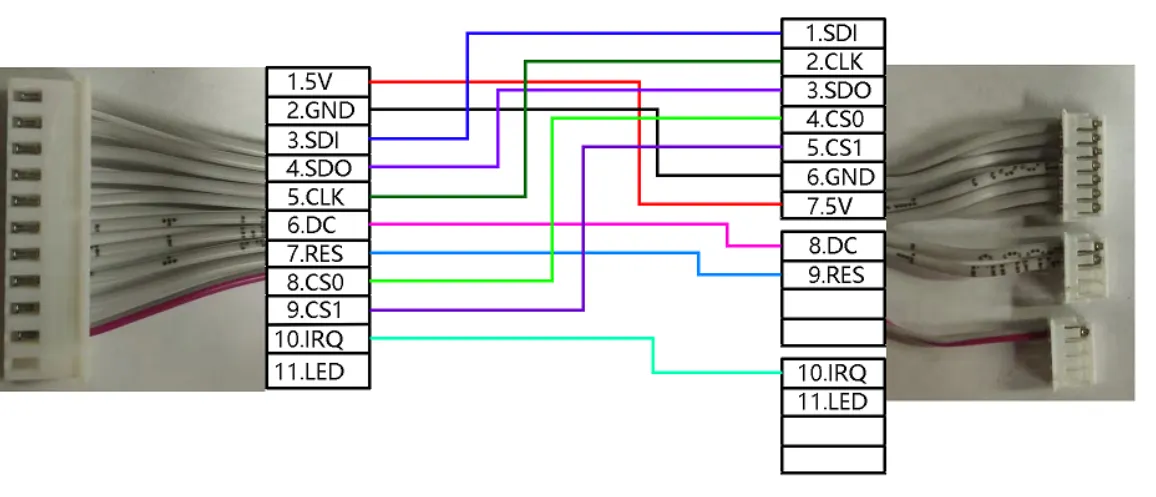

  • 선순서 참고
Loading...

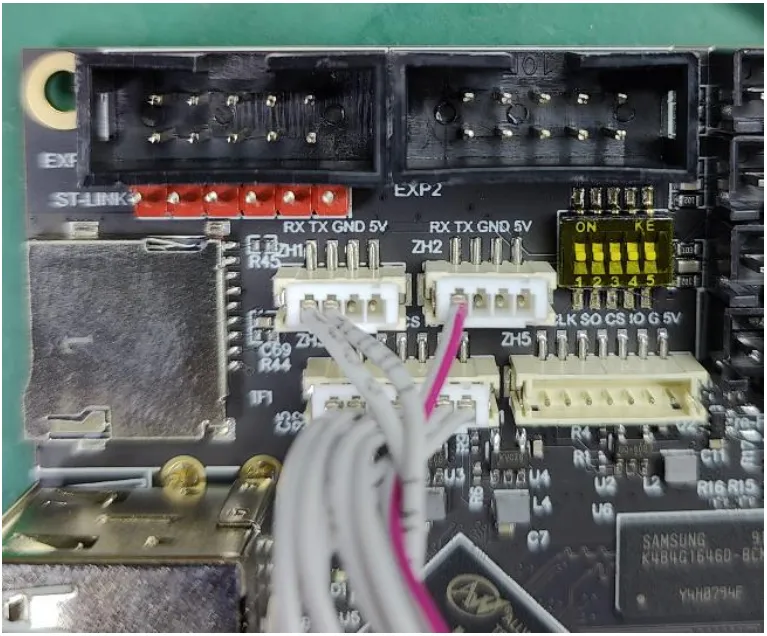

  • 연결 방식
Loading...

화면 설정​

FLYOS-FAST 시스템 화면 설정​

  1. 브라우저에서 장치 IP 주소에 접속합니다. 예: http://192.168.6.110/

fluidd 인터페이스 조작: "숨겨진 파일 및 폴더 필터링" 체크 해제

Loading...

mainsail 인터페이스 조작: "숨김 파일 표시" 체크

Loading...
  1. 표시된 .flyos-config 폴더로 이동하여 sys-config.conf 설정 파일을 찾습니다.
Loading...
  1. sys-config.conf 파일을 편집하여 화면 유형에 따라 해당 설정 항목을 수정합니다.
  • screen= 뒤를 fly-tft-v1로 수정해야 합니다.
  • FLY Screen을 사용하려면 klipper_screen=0으로 설정해야 합니다. klipper_screen=1과 fly_screen=1이 동시에 활성화된 경우 기본적으로 KlipperScreen이 활성화됩니다.
  • fly_screen=0을 fly_screen=1로 수정해야 합니다.
  • 아래는 수정 완료된 참고 예시입니다.
screen=fly-tft-v1
  • 동시에 다음도 수정해야 합니다.
klipper_screen=0
fly_screen=1
Loading...
설정 시 주의사항
  • 화면 뒷면 딥 스위치가 올바르게 설정되었는지 확인하십시오: 저항막 화면은 Resi로 설정
  • 설정 파일 형식은 반드시 key=value여야 하며, 등호 뒤에 공백이 있으면 안 됩니다.
  • 설정 파일 형식을 임의로 수정하지 마십시오. 그렇지 않으면 설정이 적용되지 않습니다.
  1. 설정 저장 후
중요 공지

설정을 수정한 후에는 시스템을 재부팅하여 설정이 적용되도록 해야 합니다.
