시스템 번錄

상위기기 초보자 가이드

상위기기 초보자 가이드

시스템 번錄 전 준비

• 읽기 전용 카드 리더기
• TF 카드 한 장, 용량은 반드시 16GB 이상 또는 128GB 이하이며, TF 카드의 전송 속도는 Class10급 또는 그 이상이어야 합니다.
• 대응하는 시스템 이미지 다운로드
• 필요한 번錄 도구 다운로드

시스템 번錄

정보

TF 카드 번錄과 TF 카드를 통해 M2WE에 번錄하는 것은 둘 중 하나만 사용하면 됩니다.

정보

• 기기가 M2WE와 메모리 카드를 설치한 경우, 시스템은 기본적으로 메모리 카드에서 부팅합니다.
• M2WE는 TF 카드를 사용하여 시스템을 번錄하는 것을 권장합니다. USB를 통한 번錄은 드라이버 호환성 등으로 인해 실패할 수 있으므로, 메모리 카드를 통해 M2WE에 번錄하는 것을 권장합니다.
• 다운받은 시스템 이미지가 맞는지 확인하세요. 그렇지 않으면 시스템이 부팅되지 않습니다.

TF 카드에 번錄

시스템 TF 카드 플래싱

준비 작업

• 먼저 SDFormatter와 Rufus 소프트웨어를 설치하세요. 포맷 도구
• 시스템을 압축 해제한 후 파일명의 확장자가 .img로 끝나야 합니다.
• balenaEtcher 또는 Raspberry Pi를 사용한 시스템 플래싱은 권장하지 않습니다.
• TF 카드를 리더기에 삽입하고 리더기를 컴퓨터의 USB 포트에 연결합니다.
• TF 카드에 데이터가 있다면 백업하십시오. 시스템 카드는 플래싱이 완료된 후에도 분리하지 않는 것이 좋습니다. TF 카드를 M2WE로 플래싱해야만 다시 분리할 수 있습니다.

메모리 카드 포맷하기

• SDFormatter.exe 소프트웨어를 사용하여 TF 카드를 포맷합니다.
• 포맷할 디스크를 선택하세요.

• 또는 Windows 기본 제공 "디스크 관리"에서 파티션을 삭제한 후 새 파티션을 생성할 수 있습니다.

TF 카드에 플래싱하기

시스템 플래시

1. Rufus를 열고 장치를 선택합니다. 선택한 장치의 용량은 컴퓨터에 연결된 플래시 카드의 용량과 일치해야 합니다.



2. 부트 유형 선택, 이는 기본적으로 이미지 파일을 선택하면 됩니다.

3. 이미지 파일 선택, 부트 유형 선택 오른쪽의 선택 버튼을 클릭하고 압축 해제된 .img 파일을 선택합니다.

4. 이미지 파일을 선택한 후, 부트 유형 선택은 이미지 파일의 이름으로 바뀝니다.



5. 시작 버튼을 클릭하면, 창이 뜨며 디스크 데이터를 지울 것을 경고한다면 확인을 클릭하세요.



6. 플래싱이 완료되면 컴퓨터가 알림음을 내고 진행률 표시줄이 준비 완료로 표시됩니다.



7. 플래싱이 완료되면 바로 플래시 카드를 빼지 마세요.

8. 파일 탐색기를 열어 FlyOS-Conf라는 이름의 USB 드라이브 또는 이동식 디스크가 존재하는지 확인합니다.



9. FlyOS-Conf를 열고 아래 그림에 있는 두 개의 파일이 있으면 플래싱 성공입니다.



10. 시스템 카드를 메인보드에 설치합니다.

TF 카드를 통해 M2WE에 번錄

TF 카드를 통해 M2WE로 부팅

정보

시스템 이전은 TF 카드에 있는 기존 이미지를 M2WE로 완전히 복사하는 것을 가능하게 합니다. 이 과정이 완료되면 M2WE의 내용은 원래 TF 카드의 내용과 동일하게 유지됩니다.

• M2WE를 설치한 후 전원을 켜고 부팅합니다.
• 먼저 SSH 연결을 사용해 연결하세요.
• 아래 명령어를 실행하면 비밀번호 입력이 요청될 수 있습니다. mellow를 입력하고 Enter 키를 누릅니다. (비밀번호는 화면에 표시되지 않습니다)

sudo nand-sata-install

• Boot from eMMC - system on eMMC 옵션을 선택하고 Enter 키를 누릅니다. (일반적으로 기본값이므로 Enter 키만 누르면 됩니다.)

• This script will erase your eMMC. Continue?가 나타날 때 Yes를 선택하고 Enter 키를 누릅니다. (일반적으로 기본값이므로 Enter 키만 누르면 됩니다.)

• 파일 시스템 유형을 ext4로 설정하고 Enter 키를 누릅니다. (일반적으로 기본값이므로 Enter 키만 누르면 됩니다.)

• 진행 상황 바가 나타날 때까지 기다립니다. (2분 이상 대기 후에도 다음 그림의 진행 상황 바가 나타나지 않는 경우 Ctrl+C를 눌러 작업을 중단하고 장치를 재부팅한 후 다시 시도하세요.)

• 시스템 이전 도중 전원을 끄거나 다른 작업을 하지 마세요. 이전이 완료될 때까지 기다리세요.
• 이전이 완료되면 Enter 키를 누르고 장치가 완전히 꺼질 때까지 기다립니다.

• 전원을 끄고 TF 카드를 제거한 후 다시 전원을 켭니다. 이제 eMMC의 시스템으로 부팅할 수 있습니다.

USB를 통한 M2WE 번錄

M2WE에 USB를 사용하여 부팅하기

준비 작업

준비 작업

• 먼저 SDFormatter 및 Rufus 소프트웨어를 설치합니다. 포맷 도구
• M2WE 부트 드라이버 다운로드
• 시스템을 압축 해제한 후 파일 이름의 확장자가 .img로 끝나야 합니다.
• balenaEtcher 또는 Raspberry Pi를 사용한 시스템 번들링은 권장하지 않습니다.
• M2WE 또는 SD 카드를 M2SD에 장착한 후 컴퓨터의 USB 인터페이스에 M2SD를 연결합니다.
• M2WE에 데이터가 있는 경우 백업하시기 바랍니다.

드라이버 설치

• Zadig 소프트웨어를 실행합니다.
• 첫 번째 Zadig는 설치 없이 바로 실행할 수 있고, 나머지 두 개는 설치해야 합니다. 설치 과정에서는 모두 다음 또는 Next를 클릭하면 됩니다.
• Zadig를 열고 상단 메뉴의 Options에서 모든 장치 표시를 선택합니다.

:::팁 키를 누른 상태에서 장치를 컴퓨터에 연결하십시오. :::

• M2WE를 설치하고 BOOT 키를 누른 다음 듀얼 USB를 컴퓨터에 연결합니다.

FLY-C8

• FLY-C8 포트

FLY-Pi v2

• FLY-Pi v2 포트

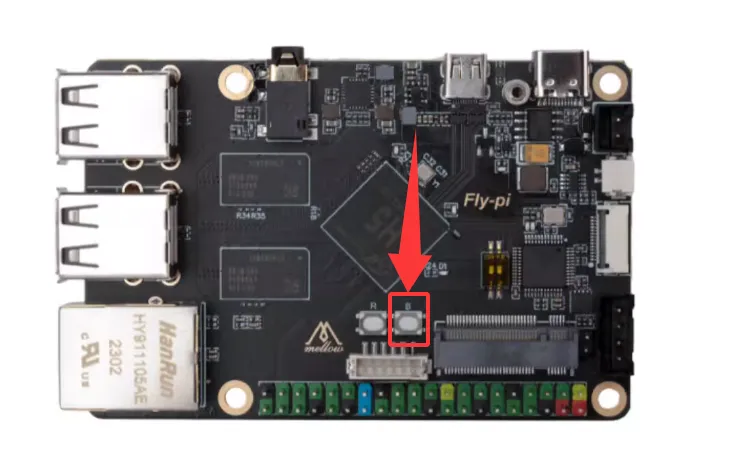

FLY-Pi(π)

• FLY-Pi 포트

FLY-Gemini

• FLY-Gemini 포트

• zadig을 열어보세요.

• 모든 것이 정상적으로 작동하는 경우 zadig에서 Unknow Device #x 또는 USB Device(VID_1f3a_PID_efe8)가 추가된 것을 확인할 수 있습니다. 이를 선택하세요.

• 장치를 선택한 후 USB ID가 위의 그림과 일치하는지 확인하세요. 일치하지 않는 경우 다른 장치를 다시 선택하세요.
• 위의 그림에서 두 번째 항목은 반드시 WinUSB(vxxxxxxx)를 선택해야 합니다. 버전 번호는 중요하지 않습니다.
• 드라이버 설치를 클릭하여 드라이버를 설치하세요.

:::팁

• USB 드라이버 설치가 성공했습니다 (드라이버는 한 번만 설치하면 됩니다. 이후 다시 번들을 할 때는 드라이버를 재설치할 필요가 없습니다).
• 설치된 FLY-BOOT를 열고 장치 검사를 클릭합니다.
• 앞의 단계들이 정확히 이루어졌다면 장치가 사용 가능하다는 메시지를 받게 될 것입니다.
• BOOT를 시작하면 정상적으로 작동하면 BOOT가 성공적으로 활성화되었다는 메시지를 받습니다. :::

M2WE 포맷하기

• TFFormatter.exe 소프트웨어를 사용하여 BOOT 디스크를 포맷합니다.

• 또는 Windows 내장 도구인 디스크 관리에서 파티션을 삭제한 후 새로 파티션을 생성하면 됩니다.
• 이제 파일 탐색기를 열면 14.5GB 용량의 U-disk가 나타납니다 (16GB eMMC는 14.5GB로 표시됨).
• 이렇게 하면 Win32DiskImager를 사용하여 시스템 이미지를 번들링할 수 있습니다. 디스크 선택은 이 14.5GB U-disk의 드라이브를 선택하시기 바랍니다.

M2WE로 시스템 번들하기

시스템 플래시

1. Rufus를 열고 장치를 선택합니다. 선택한 장치의 용량은 컴퓨터에 연결된 플래시 카드의 용량과 일치해야 합니다.



2. 부트 유형 선택, 이는 기본적으로 이미지 파일을 선택하면 됩니다.

3. 이미지 파일 선택, 부트 유형 선택 오른쪽의 선택 버튼을 클릭하고 압축 해제된 .img 파일을 선택합니다.

4. 이미지 파일을 선택한 후, 부트 유형 선택은 이미지 파일의 이름으로 바뀝니다.



5. 시작 버튼을 클릭하면, 창이 뜨며 디스크 데이터를 지울 것을 경고한다면 확인을 클릭하세요.



6. 플래싱이 완료되면 컴퓨터가 알림음을 내고 진행률 표시줄이 준비 완료로 표시됩니다.



7. 플래싱이 완료되면 바로 플래시 카드를 빼지 마세요.

8. 파일 탐색기를 열어 FlyOS-Conf라는 이름의 USB 드라이브 또는 이동식 디스크가 존재하는지 확인합니다.



9. FlyOS-Conf를 열고 아래 그림에 있는 두 개의 파일이 있으면 플래싱 성공입니다.



10. 시스템 카드를 메인보드에 설치합니다.

M2SD 번錄기기를 통해 M2WE 또는 TF 카드에 번錄

M2WE 또는 SD 카드를 M2SD에 설치하기

주의사항

• 본 제품은 USB3.0을 지원합니다.
• TF와 M2WE를 동시에 설치하여 사용할 수 없습니다.
• M2WE 또는 SD 카드를 설치한 후 컴퓨터의 USB 포트에 연결하면 형식화할 수 있습니다.
• NVME 등 다른 장치를 설치하지 마십시오. 그렇지 않으면 장치가 손상될 수 있습니다!!!

M2WE 설치

TF 설치

준비 작업

• 먼저 SDFormatter 및 Rufus 소프트웨어를 설치하세요. 포맷팅 도구
• 시스템을 압축 해제하고, 압축 해제된 파일의 확장자가 .img여야 합니다.
• 시스템 번들을 위해 balenaEtcher나 Raspberry Pi는 권장하지 않습니다.
• M2WE 또는 SD 카드를 M2SD에 설치한 후 컴퓨터의 USB 포트에 M2SD를 연결하세요.
• M2WE 또는 TF 카드에 데이터가 있다면 백업하세요.

메모리 카드 형식화

• TFFormatter.exe 소프트웨어를 사용하여 형식화하세요.
• 형식화할 디스크를 선택하세요.

• 또는 Windows 기본 제공 디스크 관리에서 파티션을 삭제한 후 다시 파티션을 생성할 수 있습니다.

시스템 플래싱

시스템 플래시

1. Rufus를 열고 장치를 선택합니다. 선택한 장치의 용량은 컴퓨터에 연결된 플래시 카드의 용량과 일치해야 합니다.



2. 부트 유형 선택, 이는 기본적으로 이미지 파일을 선택하면 됩니다.

3. 이미지 파일 선택, 부트 유형 선택 오른쪽의 선택 버튼을 클릭하고 압축 해제된 .img 파일을 선택합니다.

4. 이미지 파일을 선택한 후, 부트 유형 선택은 이미지 파일의 이름으로 바뀝니다.



5. 시작 버튼을 클릭하면, 창이 뜨며 디스크 데이터를 지울 것을 경고한다면 확인을 클릭하세요.



6. 플래싱이 완료되면 컴퓨터가 알림음을 내고 진행률 표시줄이 준비 완료로 표시됩니다.



7. 플래싱이 완료되면 바로 플래시 카드를 빼지 마세요.

8. 파일 탐색기를 열어 FlyOS-Conf라는 이름의 USB 드라이브 또는 이동식 디스크가 존재하는지 확인합니다.



9. FlyOS-Conf를 열고 아래 그림에 있는 두 개의 파일이 있으면 플래싱 성공입니다.



10. 시스템 카드를 메인보드에 설치합니다.

시스템 카드 설치

TF 카드를 Gemini-V3에 설치

• 시스템을 TF 카드에 번錄한 후에는 TF 카드를 C8 여기에 연결해야 하며, 그렇지 않으면 시스템이 부팅되지 않습니다.

M2WE 카드를 Gemini-V3에 설치

• 주의: TF 카드가 있는 경우 시스템은 기본적으로 TF 카드에서 부팅합니다.
• 주의: 고정 스크류를 설치할 때 1.27mm 헥사 드라이버를 사용해야 합니다.

안테나 설치

1. M2WE 또는 2.4G WiFi 모듈의 안테나를 설치합니다.

경고

• FLY 상위기기는 M2WE 또는 2.4G WIFI 모듈을 사용해야 하며, 그렇지 않으면 WiFi를 사용할 수 없습니다.
• 주의: 상위기기는 한글 네트워크 이름(WIFI)을 지원하지 않습니다. 또한 2.4G와 5G를 결합한 WiFi는 지원하지 않습니다.

• 빨간 화살표가 가리키는 부분이 WIFI 안테나 커넥터입니다.
• WIFI 안테나 포트는 ipex1입니다.
• 안테나를 M2WE에 설치하지 않으면 신호가 약해져 라우터에 연결할 수 없을 수 있습니다.

팁

• 시스템 카드 설치가 완료된 후 다음 단계로 넘어가 SSH를 통해 상위기기에 연결할 수 있습니다.

2. 상위기기에 전원을 공급합니다.
   여기까지 진행했다면, 이제 상위기기가 시작되었습니다!!
   다음 단계를 수행하세요: 상위기기 SSH 연결

기타 시스템 구성 옵션 수정

기타 시스템 구성 옵션 수정은 다음 링크를 참조하세요: 시스템 구성 수정
