USB橋接CAN 펌웨어 플래시

시작 컴파일

  • klipper 서비스가 설치된 상위기기를 사용해야 합니다. 네트워크를 통해 SSH 연결하기
  • 그리고 장치를 상위기에 잘 연결해야 합니다.
  • 주의: 일반적인 상위기기를 사용하십시오. 예를 들어 라즈베리 파이 FLY 패 등입니다. WiFi 스틱, 홍미폰 등의 모modified 상위기는 지원 문제가 많아 기술 지원을 제공할 수 없습니다.
경고
  • ROOT 사용자를 일반 사용자로 전환하려면 아래 명령어를 입력할 수 있습니다.
  • ROOT 사용자는 사용하지 마십시오.
  • fly 사용자는 다음을 입력할 수 있습니다: su fly. fly 사용자가 아닌 경우 <상위기기 사용자 이름>을 상위기기의 사용자 이름으로 바꾸십시오!
su <상위기기 사용자 이름>
  • 상위기기(Up Host)가 정상적으로 네트워크에 연결되어 있는지 확인하세요.
  • 펌웨어 컴파일 전에 SSH를 통해 상위기기에 네트워크로 로그인해야 합니다.
  • 상위기기에 시리얼 포트(Serial Tool)를 사용하지 마세요.

Klipper 펌웨어 컴파일 및 구성 페이지 작동 설명

키보드 입력 모드를 반각(Half-width) 모드로 설정해 주세요. 즉, 영문 모드입니다.

  1. 키보드의 (위쪽 화살표), (아래쪽 화살표)는 메뉴 항목을 선택하기 위해 커서를 위아래로 이동시킵니다.
  2. 확인 키 Enter 또는 공백 키 Space는 메뉴를 선택하거나 하위 메뉴로 진입합니다.
  3. 종료 키 ESC는 상위 메뉴로 돌아갑니다.
  4. Q 키는 Klipper 펌웨어 구성 페이지를 종료합니다.
  5. Klipper 펌웨어 구성 페이지를 종료할 때 Y 키를 눌러 구성 파일을 저장할 수 있습니다.
경고

구성 페이지 옵션이 적을 경우, Enable extra low-level configuration options 항목을 선택([ ])하여 일부 숨겨진 옵션을 표시할 수 있습니다.

아래는 펌웨어를 컴파일하는 방법입니다:

  • SSH에 연결한 후 다음 명령어를 입력하고 엔터를 누릅니다:

    cd ~/klipper && rm -rf ~/klipper/.config && rm -rf ~/klipper/out && make menuconfig
  • 여기서 rm -rf ~/klipper/.config && rm -rf ~/klipper/out는 이전 컴파일 데이터와 펌웨어를 삭제하고, make menuconfig는 펌웨어를 컴파일합니다. 이후 아래와 같은 화면이 나타나야 합니다

  • Enable extra low-level configuration options을 선택하고 엔터를 누릅니다

  • Micro-controller Architecture 메뉴로 들어가서 STMicroelectronics STM32를 선택하고 엔터를 누릅니다

이미지는 업데이트 중입니다

  • Processor model 메뉴로 들어가서 STM32F405를 선택하고 엔터를 누릅니다

  • Bootloader offset을 선택하고, 32KiB bootloader를 선택합니다

  • Communication interface를 선택하고, **USB to CAN bus bridge (USB on PA11/PA12)**를 선택합니다

  • 이미지를 참조하여 CAN bus interface (CAN bus (on PB8/PB9)) --->를 선택합니다

  • Q 키를 누르면 Save configuration이 나타나므로 그때 Y 키를 누릅니다.

  • 이제 설정이 저장되고 명령줄 인터페이스로 돌아왔습니다.

  • make -j4를 입력하여 컴파일을 시작합니다. 시간이 꽤 걸립니다.

  • 마지막에 다음 내용이 출력되면 컴파일이 성공한 것입니다.

    Linking out/klipper.elf
    Creating hex file out/klipper.bin

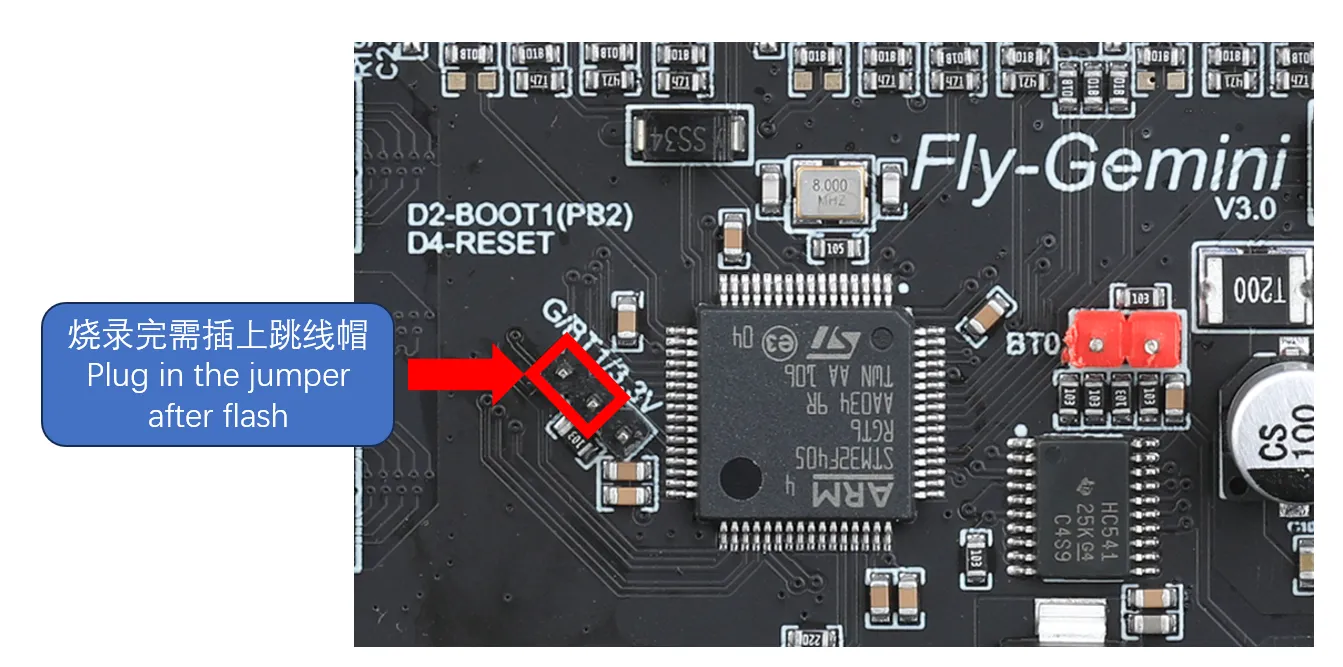

펌웨어 플래시

펌웨어를 플래시하기 위해 다음 명령을 실행하세요.

sudo fly-flash -d gemini-v3 -h -f ~/klipper/out/klipper.bin
