메인보드 케이블 연결

인터페이스 도식​

인터페이스 설명​

핀(Pin) 설명​

전원 케이블 연결​

드라이버 설치​

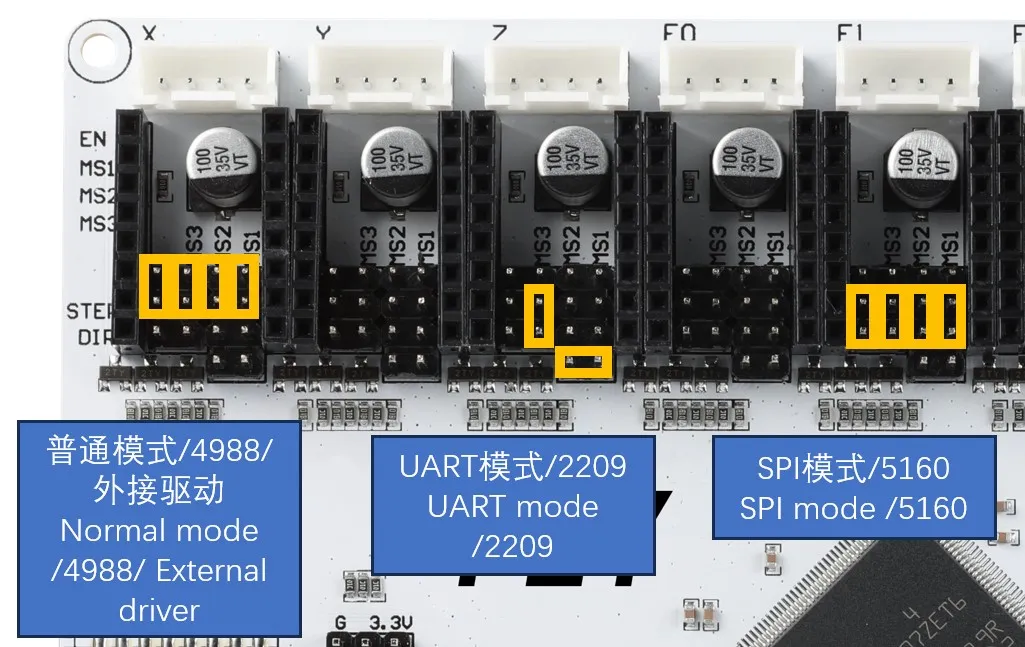

메인보드 드라이버 점퍼 설정​

  • STEP/DIR 모드. 이 모드에서는 점퍼를 사용하여 분해 설정을 조정하고, 전위차계를 조절하여 전류를 조정할 수 있습니다. 가장 일반적으로 A4988, 8825 드라이버는 제조사에서 제공하는 분해 설정 표를 참조하여 점퍼를 통해 분해 설정을 해야 합니다.

  • UART 모드. 이 모드를 사용하는 대표적인 드라이버에는 TMC2208, TMC2209, TMC2226 등이 있습니다. 이러한 드라이버 칩은 주제어와 UART 비동기 직렬 통신을 할 수 있으며, 설정 파일을 수정하여 드라이버의 분해 설정, 작동 전류, 무소음 모드 등을 설정할 수 있습니다.

  • SPI 모드. 이 모드를 사용하는 대표적인 드라이버에는 TMC5160, TMC2130, TMC2240 등이 있으며, 설정 파일을 수정하여 드라이버의 분해 설정, 작동 전류, 무소음 모드 등을 설정할 수 있습니다.

드라이버 설치​

  • 드라이버 설치 전에는 반드시 적절한 검사를 수행하여 드라이버나 메인보드가 손상되지 않도록 해야 합니다.

  • FLY 드라이버: 무한위치 리셋 기능을 사용하지 않는 경우, 스위치를 1번 위치로 조정해야 합니다. 반대로 무한위치 리셋 기능을 사용하려면 스위치를 ON 위치로 조정해야 합니다.

    위험
    • 주의!! 드라이버 모듈을 설치할 때 반드시 방향을 정확히 확인해야 합니다. EN 핀이 왼쪽 위에 있어야 하며, 그렇지 않을 경우 드라이버 또는 메인보드가 손상될 수 있습니다. 또한 드라이버에 열선을 부착해야 합니다.

스테퍼 모터 케이블 연결​

정보
  • 어느 제조사의 두상 스테퍼 모터를 사용하더라도 최종적으로 나온 모습은 4개의 선입니다. 색깔이 무엇이든 검정, 흰색, 녹색, 노란색 등이 모두 4개의 선으로 나타납니다. 따라서 우리는 선을 그룹화하여 A, B 두 그룹으로 나눌 필요가 있습니다.
  • 두상 네선 스테퍼 모터의 경우 A 그룹과 B 그룹 중 어느 것이 무엇인지 구분할 필요는 없으며, 단순히 한 쌍을 결정하면 설정에서 모터 방향을 조정하면 됩니다.

  • 3D 프린터에서 가장 자주 사용되는 것은 두상 네선 스테퍼 모터이며, 그 원리는 아래 그림과 같습니다. 스테퍼 모터의 선 순서를 식별하는 방법은 다음과 같습니다:

    • 임의의 두 개의 상호선을 연결하고 모터 축을 수작업으로 돌리면, 명확한 저항이 발생하면 두 상호선이 한 쌍임을 의미합니다. 그렇지 않다면 다른 상호선을 시험해야 합니다.
    • 만일 멀티미터를 사용하여 스테퍼 모터의 임의의 두 상호선을 테스트하고 통전 상태를 확인하면 연결되면 한 쌍임을 의미합니다. 그렇지 않다면 다른 상호선을 시험해야 합니다.

히터 타입 케이블 연결​

열판 케이블 연결​

  • 교류 열판: 고체형 리lays를 사용할 때는 입력과 출력을 잘못 연결하지 않도록 유의해야 합니다.

  • 직류 열판: 보드 내장 MOS를 사용하여 직류 열판을 연결할 때는 전력을 사용하는 것을 유의해야 합니다. 직류 열판의 최대 전류는 10A를 초과해서는 안 됩니다. 만약 10A를 초과한다면 외부 MOS 모듈을 사용하여 열판을 사용하도록 권장하며, 그렇지 않으면 메인보드에 영구적인 손상을 줄 가능성이 있습니다.

온도 센서 케이블 연결​

온도 센서 유형 소개​

  • 온도 센서의 연결 방법은 아래 그림과 같습니다. 온도 센서의 유형은 구매처에 문의하시기 바랍니다.

  • Fly 제품을 구매한 경우 (아래 그림 참조), sensor_type을 ATC Semitec 104GT-2로 설정해야 합니다.

  • 일반적인 NTC 100K (아래 그림 참조)인 경우 sensor_type을 Generic 3950으로 설정해야 합니다.

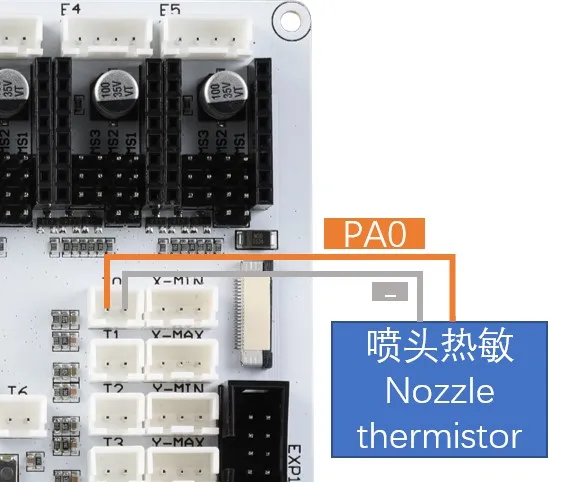

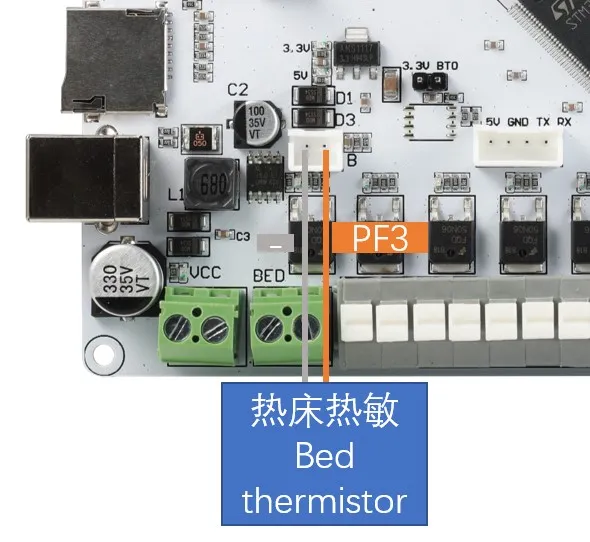

메인보드 온도 센서 케이블 연결​

팬 케이블 연결​

  • 팬 케이블 연결

    팁
    • MOS를 설치해야 합니다.
    • 팬 케이블

리미트 스위치 케이블 연결​

  • 리미트 스위치는 상주형(NO)과 상주형(NC) 두 가지 유형이 있습니다. 일반적으로 3D 프린터에서는 상주형(NC) 을 권장하며, 문제가 생길 경우 시스템이 즉시 경고를 띄워 주므로 불필요한 충돌을 방지하고 프린터를 손상시키지 않도록 할 수 있습니다.

평탄화 센서 케이블 연결​

BL-Touch 케이블 연결​

  • BL-Touch는 총 다섯 개의 선이 있으며, 첫 번째 그룹은 센서의 전원 공급 및 트리거 핀의 수납을 담당하고, 두 번째 그룹은 접지와 신호선을 포함하며 제한 신호를 출력합니다. BL-Touch를 연결할 때는 반드시 선의 순서를 확인해야 하며, 잘못된 연결은 센서와 메인보드를 영구적으로 손상시킬 수 있습니다. 연결 방법은 아래 그림과 같습니다.

Klicky 케이블 연결​

  • Klicky는 제 3자 평탄화 센서로 매우 낮은 비용으로 집에서 쉽게 만들 수 있으며, 성능이 안정적이고 비용 대비 효율이 좋습니다. 권장됩니다. 연결 방법은 아래 그림과 같습니다.

  • 프로젝트 주소: jlas1/Klicky-Probe

Voron Tap 케이블 연결​

  • Tap은 노즐 기반 Z 프로브로 Voron V2 및 Trident 프린터 설계에 적용됩니다. 전체 헤드가 움직여 광 스위치를 트리거하며, 일반적인 리미트 스위치보다 더 높은 정확성을 제공하며 거의 모든 시장의 프린팅 플랫폼에서 사용할 수 있습니다.

    경고

    Voron Tap은 24V를 연결하지 않는 것을 권장합니다. 일부 버전에서 24V를 사용할 경우 Tap 센서가 손상될 가능성이 있으니, 이는 Fly 제품의 문제라기보다는 Voron Tap 설계 결함임을 유념하시기 바랍니다.

    위험

    주의: 5V와 GND를 잘못 연결하면 Tap 센서 또는 메인보드가 손상될 수 있습니다.

컴퓨터 연결​

  • 메인보드는 Type-B 인터페이스를 사용하여 컴퓨터의 USB 포트에 연결할 수 있으며, 시리얼 포트를 통해 컴퓨터에 연결할 수도 있습니다. 여기에서는 첫 번째 방법만 설명합니다.
