배선 참고

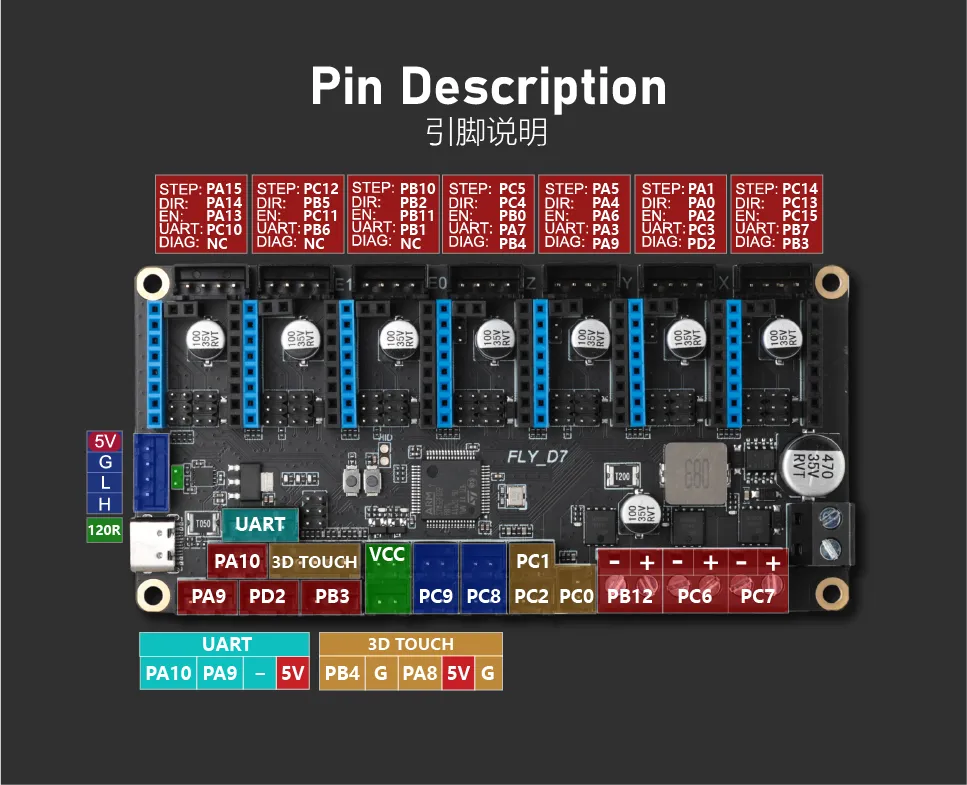

핀 설명

메인보드 드라이버 점퍼

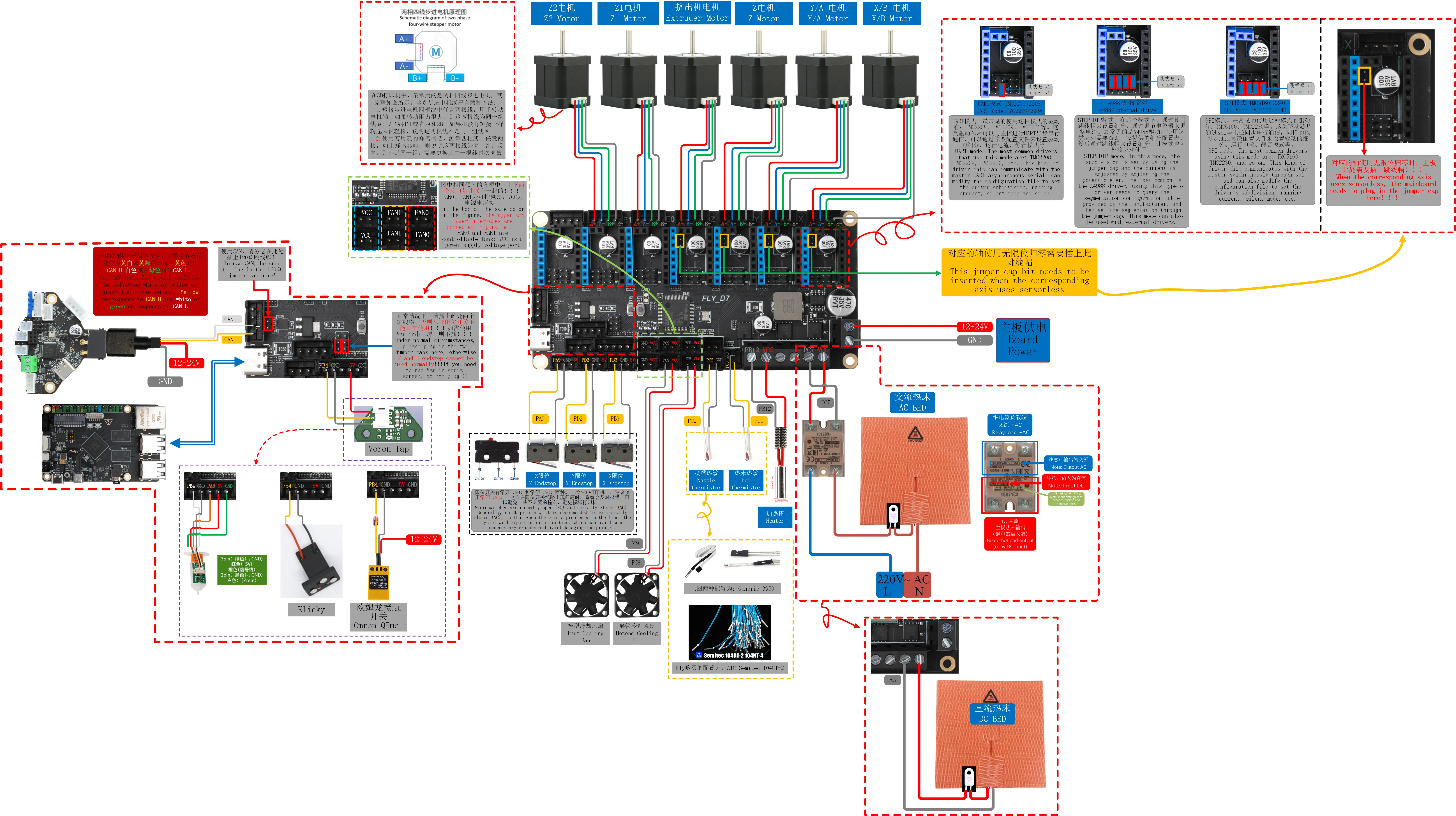

메인보드 배선
경고
구매한 완제품 3선식 리미트 스위치는 사용하지 마세요. 이러한 종류의 리미트 스위치는 메인보드에 단락을 일으켜 메인보드가 손상될 수 있습니다!!! 배선도에 나와 있는 배선 방식을 반드시 따르세요!!!
참고
- 배선도 해상도가 높아 일부 인터넷 속도가 느린 사용자는 로딩 속도가 느릴 수 있으니 기다려 주세요 ~~~ (≧∀≦)ゞ
- 마우스 커서를 배선도 위에 놓은 후,
우클릭->이미지 다른 이름으로 저장
을 클릭하여 배선도를 데스크탑에 저장한 후 보시면 더 편리합니다 ~~~ σ(´∀`*)
