외장 드라이브 사용 가이드

외부 드라이버 사용법

주의사항

참고 사항
  • 본 튜토리얼은 Klipper를 기반으로 제어합니다.
  • 모듈은 공통 양극 배선 방식을 사용합니다.

드라이버 배선

정보
  • 아래 두 가지 방법 중 하나만 선택하시면 됩니다.

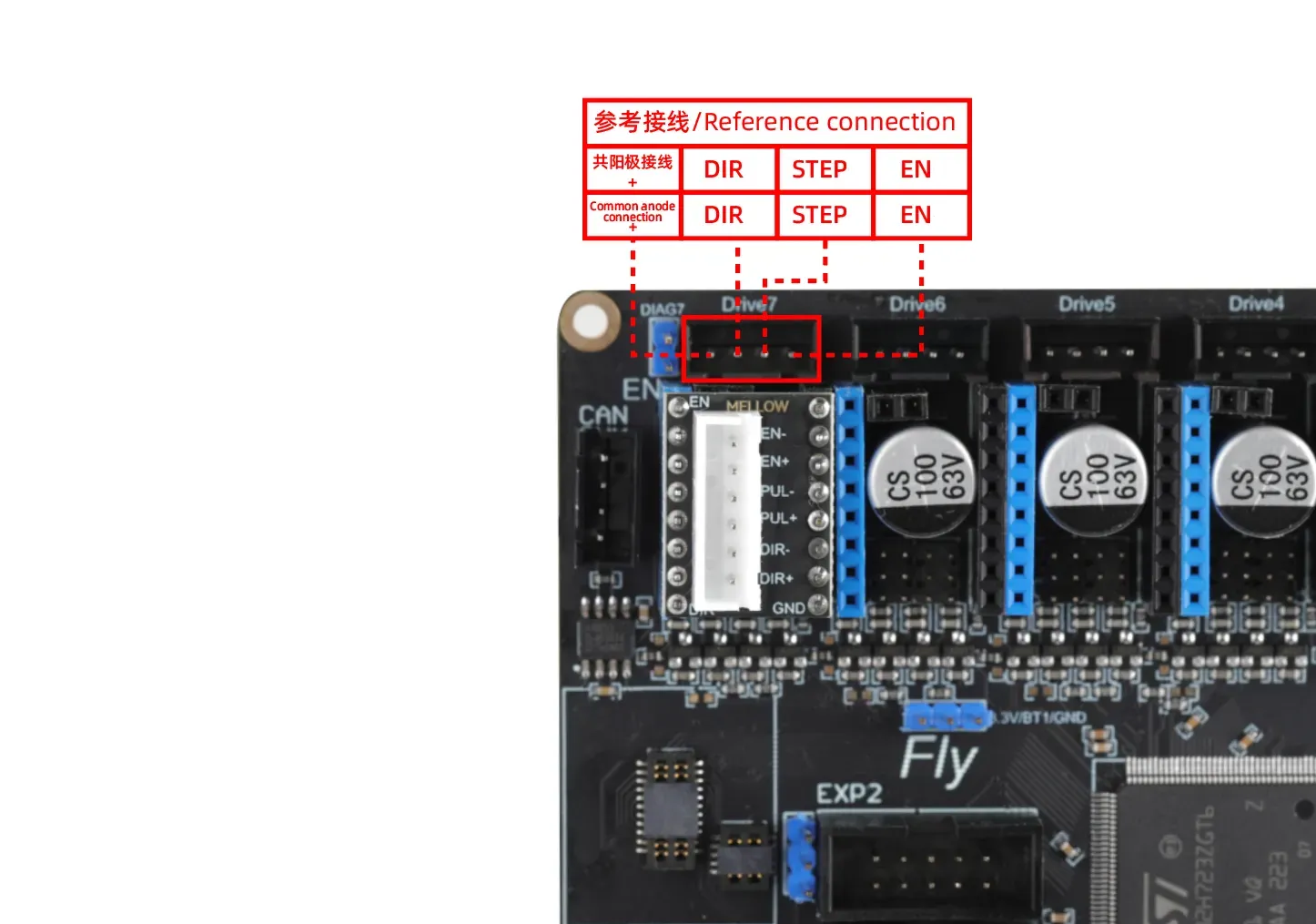

  • 첫 번째 배선 방법
  • 두 번째 배선 방법

드라이버 세분 점퍼 설정

  • 드라이버의 점퍼 설정은 전혀 필요 없습니다!!!

드라이버 내장 다이얼 설정

  • 드라이버 내장 다이얼 설정은 3200을 권장합니다.

Klipper 참고 설정

설정 항목조작 설명관련 설정
드라이버 타입설정 불필요 (외부 드라이버는 드라이버 자체 다이얼 스위치로 설정함)
마이크로스텝 (microsteps:)16으로 설정
Loading...
펄스 지속 시간 (step_pulse_duration:)0.000004로 추가 및 설정
Loading...
활성화 핀 (enable_pin:)핀 정의 앞에 있는 ! 기호를 제거합니다.

드라이버 펄스 설명

정보
  • 출력물 모델이 틀어짐
  • 모터 진동, 소음, 기타 이상한 문제 발생 시
  • step_pulse_duration: 0.000004 값을 수정 가능
  • 이 값을 더 큰 값으로 변경 가능 예: 0.00001 또는 0.00002
Loading...
