배선 참고 사항

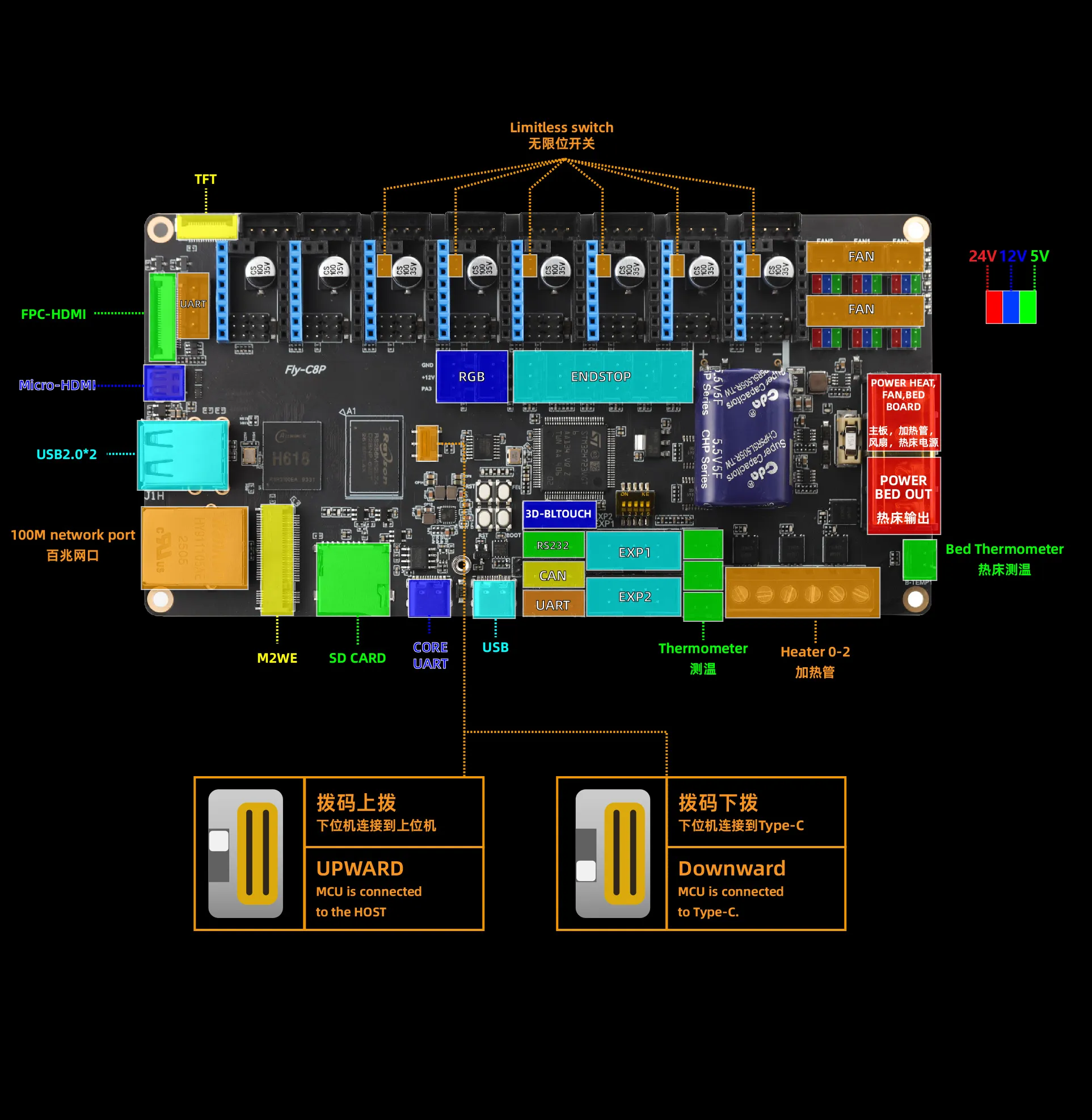

인터페이스 설명

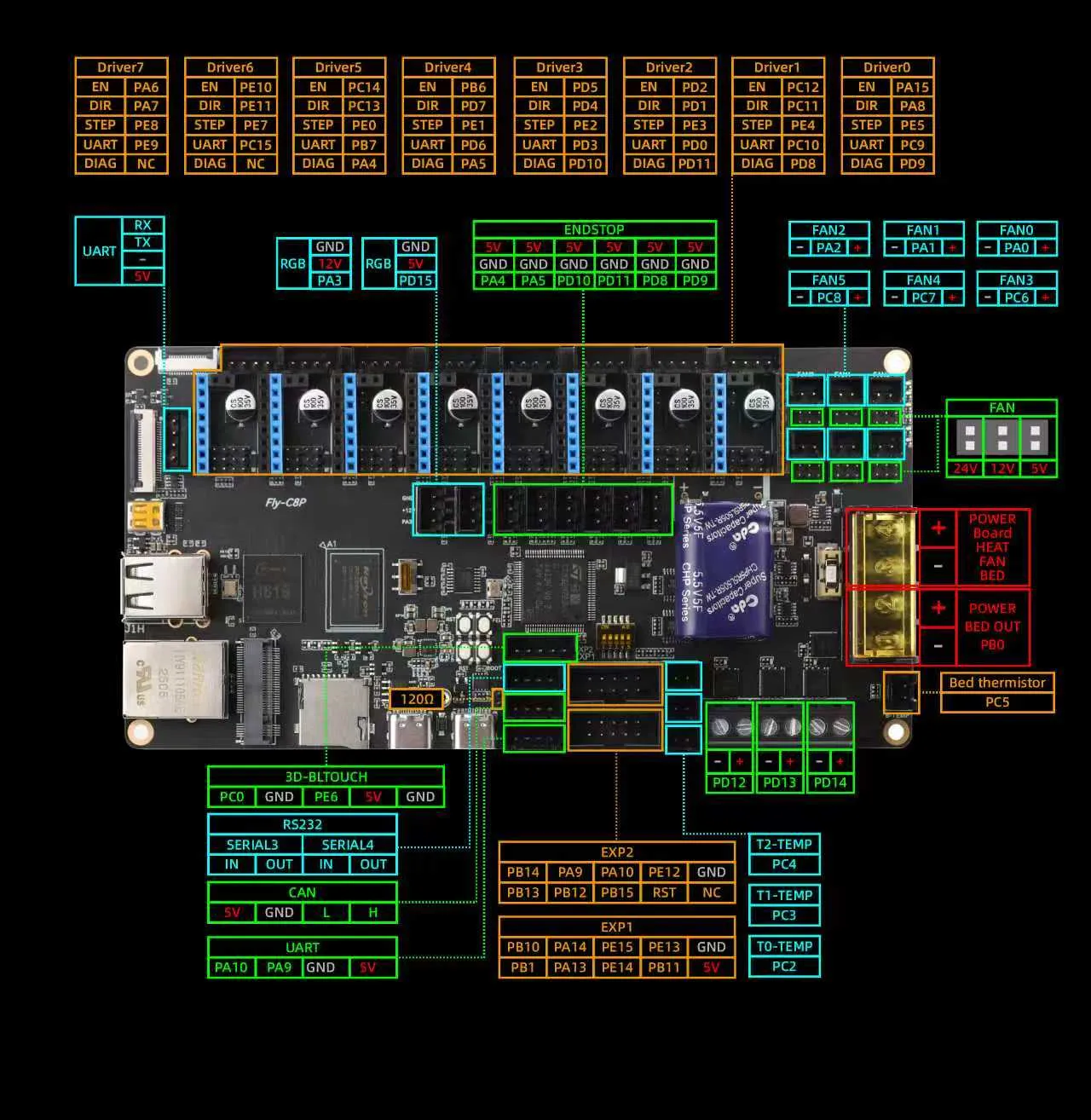

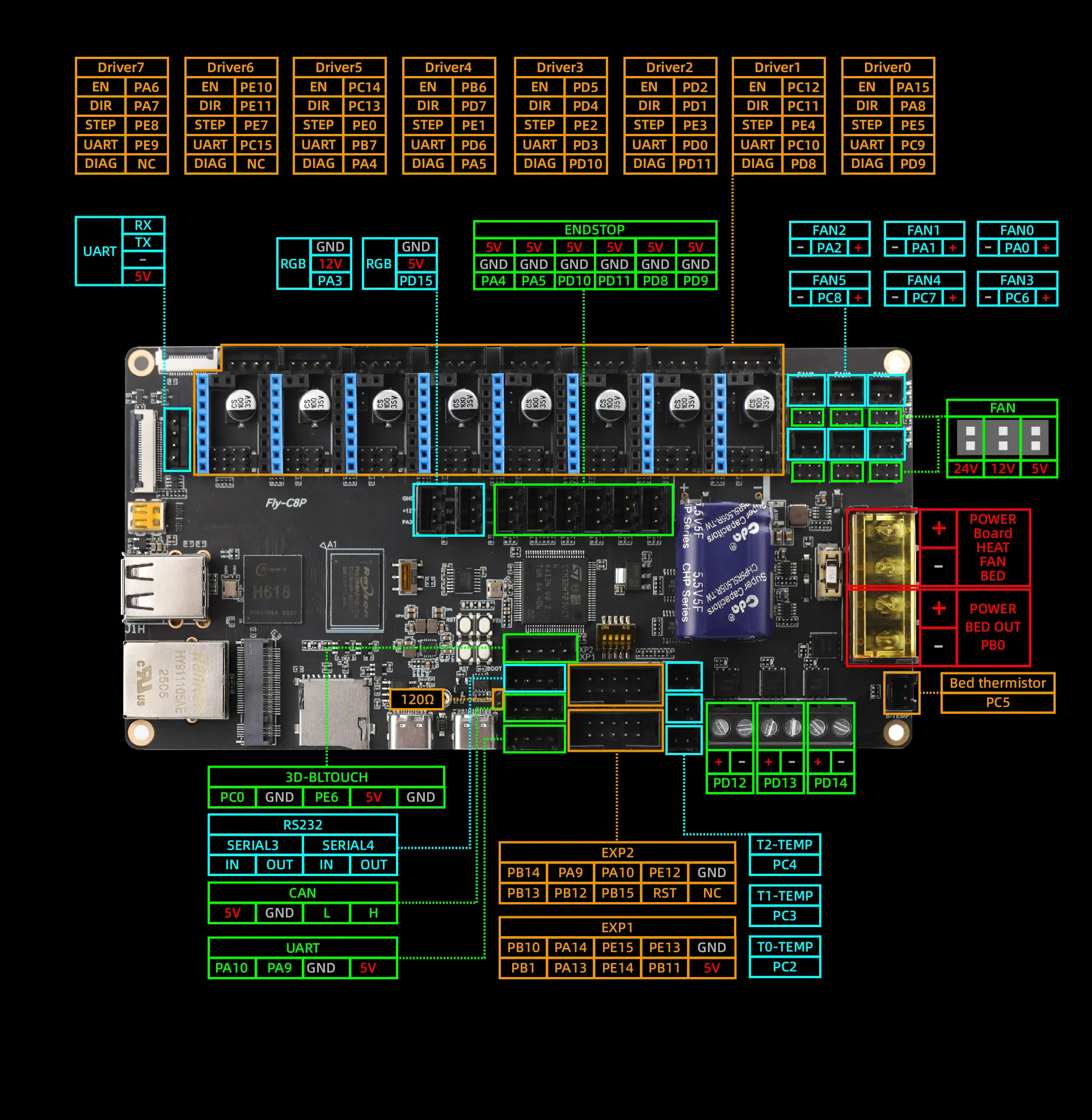

핀 설명

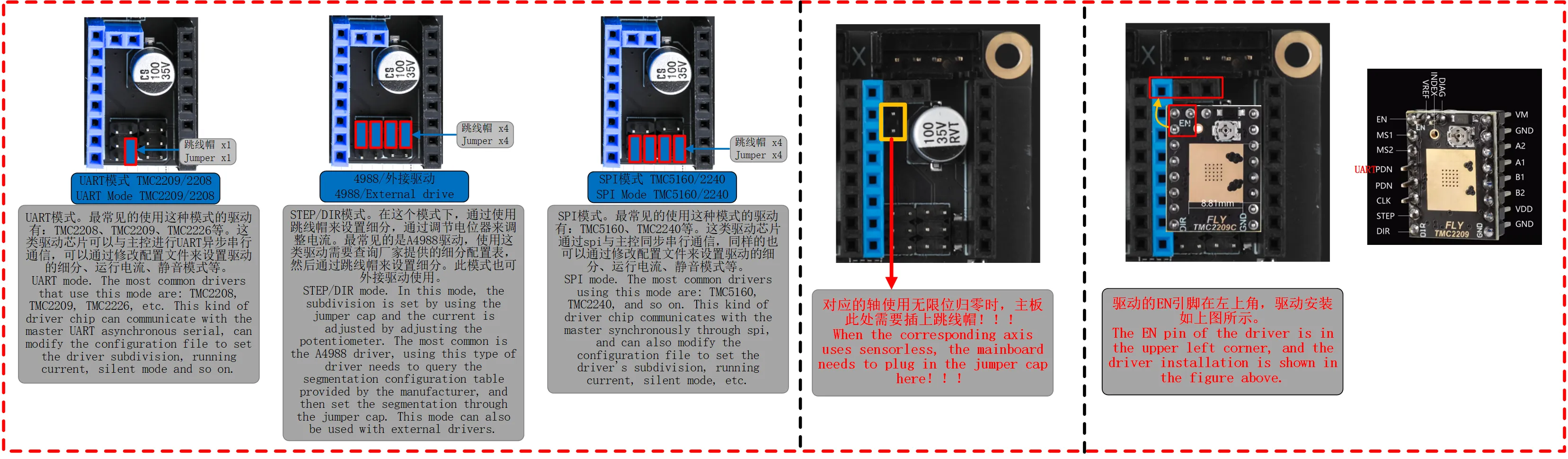

메인보드 드라이버 점퍼


메인보드 배선

경고

구매한 완제품 3선식 리미트 스위치는 사용하지 마세요. 이러한 리미트 스위치는 메인보드 단락메인보드 손상을 일으킬 수 있습니다!! 배선도에 나와 있는 배선 방식을 엄격히 준수하십시오!!

참고 사항
  • 배선도의 해상도가 높아 일부 인터넷 속도가 느린 사용자의 경우 로딩 시간이 다소 오래 걸릴 수 있으니 양해 부탁드립니다. (기다려 주세요 ~~~ (≧∀≦)ゞ)
  • 마우스 커서를 배선도 위에 올린 후, 우클릭 -> 이미지를 다른 이름으로 저장 하여 데스크탑에 저장한 후 확인하시면 더욱 편리합니다 ~~~ σ(´∀`*)
