메인보드 주의사항

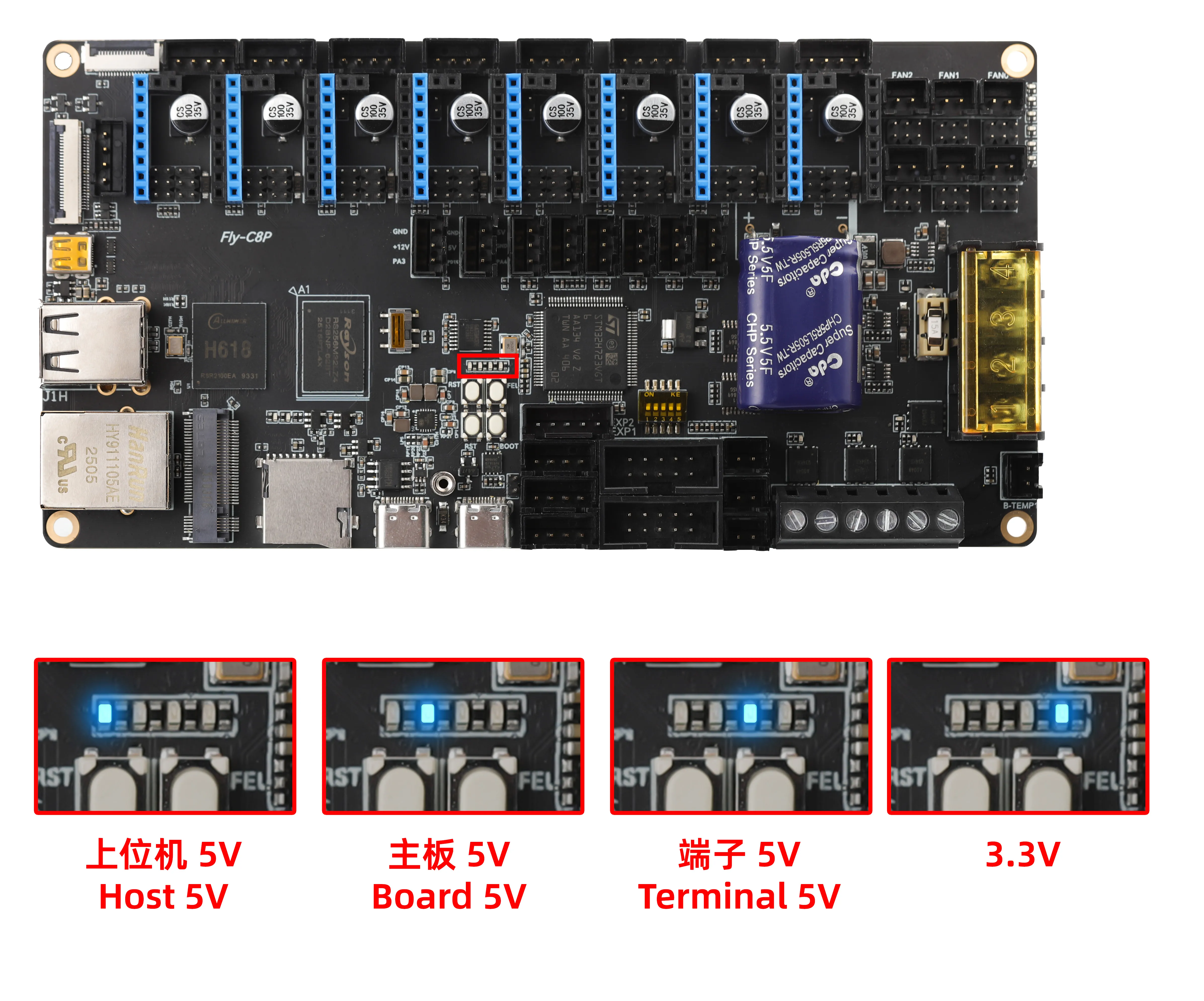

전원 인디케이터

문제 해결

주의
  • 외부 장치 없이(드라이버, 한계, 12864 등)
  • TYPE-C로만 전원 공급하면 최소 3.3V가 계속 켜짐
  • 메인보드 전원과 드라이버 전원을 연결한 후 5V등이 꺼지면 고객 서비스에 연락해야 합니다

드라이버

  • 메인보드는 외장 드라이버를 지원합니다 회선 및 설정 가이드

한계 포트

  • 회선 순서에 주의하십시오. 3선 한계는 5V, GND, S가 잘못 연결되면 메인보드 손상될 수 있습니다
  • 2선은 S와 GND를 직접 연결하면 됩니다
  • PL08과 기타 근접 스위치는 신호 포트에 다이오드를 추가하여 전압을 3.3V 이하로 낮춰야 합니다
