소개

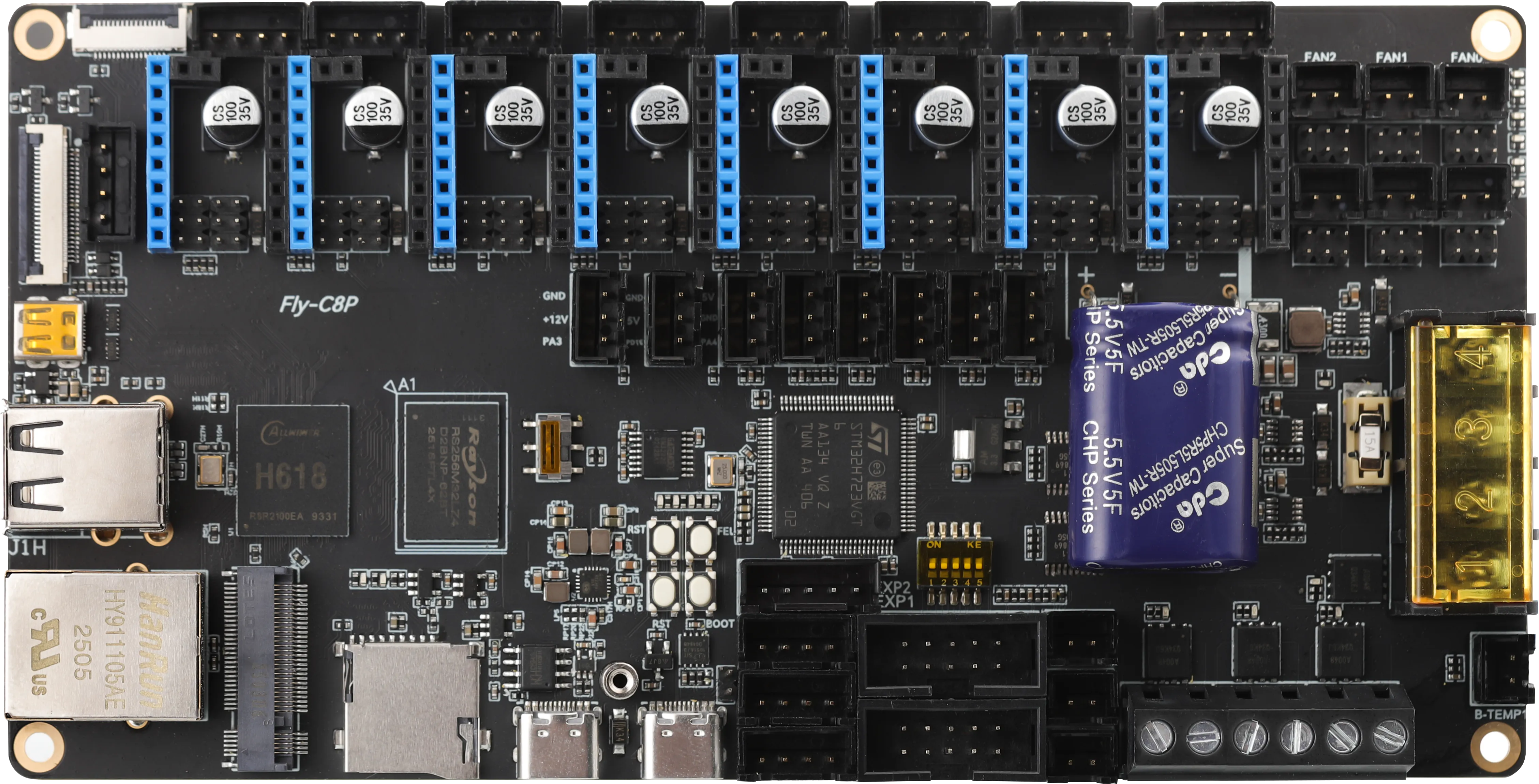

FLY C8P

제품 특징

  • 32비트, 주파수 550MHz Arm® Cortex®-M7 계열 STM32H723VGT6 메인 컨트롤러 칩 사용
  • TMC 드라이버의 SPI 및 UART 작동 모드 지원
  • 보드에 DIAG 기능 핀 탑재, 간단한 점퍼 캡 제거/삽입만으로 무한위치 복귀 기능 사용 가능
  • CNC 팬 전압 24V, 12V, 5V 선택 가능하여 강압 모듈 구매 번거로움 감소
  • 새로운 Flash 펌웨어 갱신 방식으로 명령어를 통해 직접 펌웨어 업데이트 가능
  • 다중 전원 관리 설계로 포트, 리미트, 드라이버 등 단락 시에도 호스트 머신 동작에 영향 없음
  • RGB 인터페이스 지원 (12V, 5V 선택 가능)
  • TFT 화면과 HDMI 화면 1선 연결 지원
  • 시스템에 klipper, moonraker, mainsail, fulidd, klipper-screen, Crowsmest, 공진 보상 플러그인 numpy 사전 설치되어 있어 소스 변경 등 복잡한 작업 없이 초보자도 쉽게 사용 가능 (TF 카드 또는 M2WE 구매 필요)

제품 사양

호스트 머신

  • CPU: 올웨이너 H618, 4코어 64비트 Cortex-A53
  • GPU: Arm Mali-G31
  • RAM: 1GB DDR4
  • ROM: 최대 128GB SDCARD 지원
  • 주변기기:
    • TFT x1
    • USB 2.0 x2
    • Micro HDMI x1
    • 이더넷 포트(Eth) x1(100M)
    • FPC-HDMI x1
    • UART x1
    • RS232 X2
  • 인터페이스: M.2 확장 슬롯 탑재, WIFI, eMMC 등 확장 가능 (비공식 프로토콜, FLY 전용 M.2 장치만 연결 가능)
  • 지원: TFT 화면 및 HDMI 화면 FPC 1선 연결 지원
  • 시스템 사전 설치: klipper, moonraker, mainsail, fulidd, klipper-screen, Crowsmest, 공진 보상 플러그인 numpy 설치되어 있어 소스 변경 없이 사용 간편 (TF 카드 또는 M2WE 구매 필요)

보드 하단 컨트롤러

  • MCU: STM32H723VGT6
  • 펌웨어: KLIPPER/RRF/Marlin
  • 12-24V 직류 전원 공급 지원, 전원 공급 안정적, 강압 모듈 불필요
  • 히트베드 포트 최대 출력 전류: 15A
  • 히터 포트 최대 출력 전류: 6A
  • 팬 포트 최대 출력 전류: 1A
  • 드라이버 작동 모드 지원: SPI, UART, STEP/DIR
  • 지원 드라이버: 외장형 TMC5160Pro, TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, A4988 등 지원
  • 확장 인터페이스: BLTouch(Servos, Probe), RGB X2, UART X1, 12864 X1, CAN X1
  • 팬: 2선 CNC 팬 X6 (24V, 12V, 5V 선택 가능)
  • 온도 센서: 4채널 NTC 100K
  • 지원 기계 구조: Cartesian, Delta, Kossel, Ultimaker, CoreXY

주의 사항

출력 포트24V 전원 최대 전류12V 전원 최대 전류
히트베드 포트15A7.5A
히터 포트6A3A
팬 포트1A0.5A
