배선 참조

주의사항
  1. 이미지 해상도가 높아 브라우저에서 알아보기 어려울 수 있습니다. 이미지 위에서 마우스 오른쪽 버튼을 클릭해 「이미지 다른 이름으로 저장」을 선택하고 바탕 화면에 저장한 뒤 확인하세요.
  2. 이미지는 주요 기능만 표시합니다. 자세한 기능은 회로도를 참고하거나 왼쪽 탐색 모음의 핀 배치를 클릭해 핀 기능을 대화형으로 확인하세요.
  3. 이미지에도 핀 배치에도 없는 기능은 사용을 보장하지 않습니다. 강제로 사용한 결과에 대한 책임은 사용자에게 있습니다.

인터페이스 설명​

Loading...

핀 설명​

Loading...

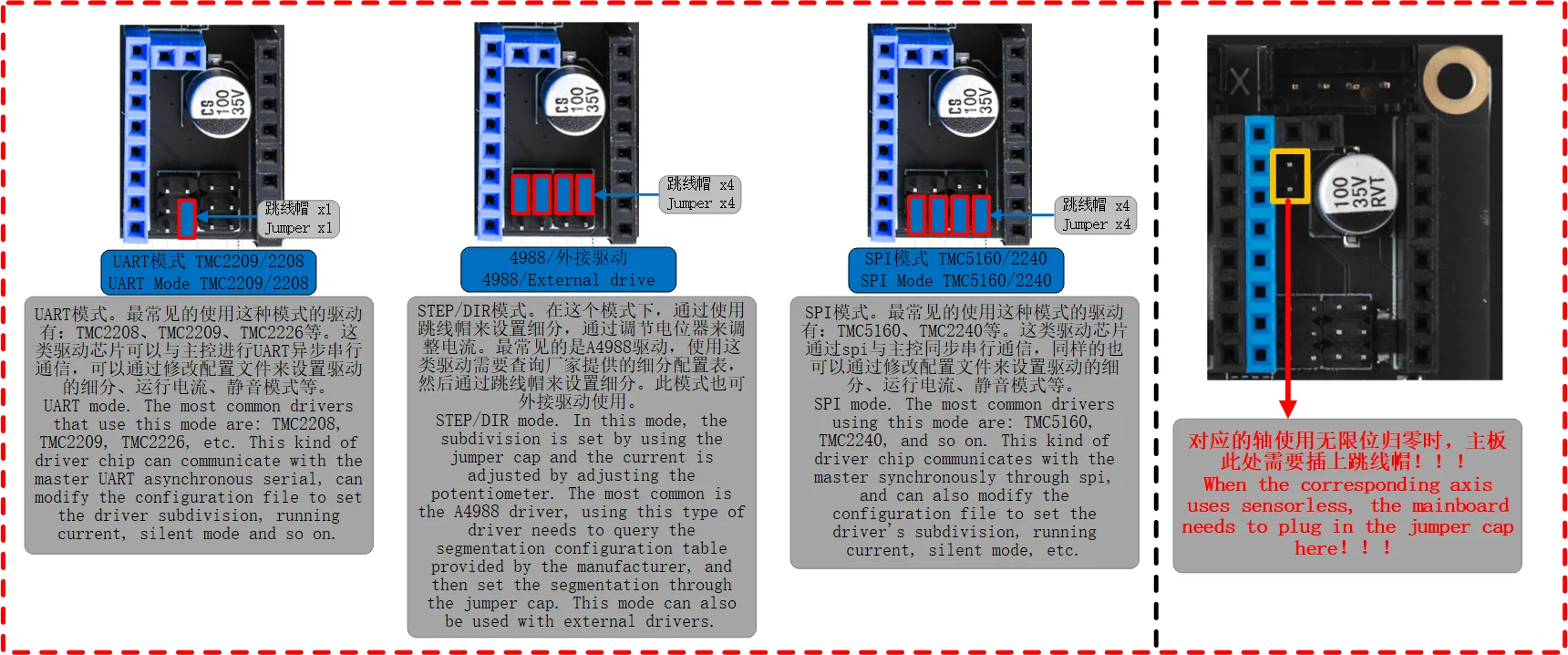

메인보드 드라이버 점퍼​

  • FLY 메인보드 드라이버 설치 및 점퍼 설정 설명
Loading...

DIAG 설명​

Loading...

메인보드 배선​

경고

구매한 완제품 3선 리미트 스위치를 사용하지 마십시오. 이러한 리미트 스위치는 메인보드 단락을 일으켜 메인보드를 손상시킬 수 있습니다!!! 반드시 배선도에 표시된 방식대로 정확히 배선하십시오!!!

팁
  • 배선도 해상도가 높아 네트워크 상태가 좋지 않은 일부 사용자는 로딩 속도가 느릴 수 있으니, 잠시 기다려 주세요~~~ (≧∀≦)ゞ
  • 마우스 커서를 배선도 위에 올린 후, 마우스 오른쪽 버튼 클릭 -> 이미지 다른 이름으로 저장을 통해 배선도를 데스크톱에 저장하여 보시면 더 편리합니다~~~ σ(´∀`*)
Loading...

Loading...
