배선 참고

인터페이스 설명

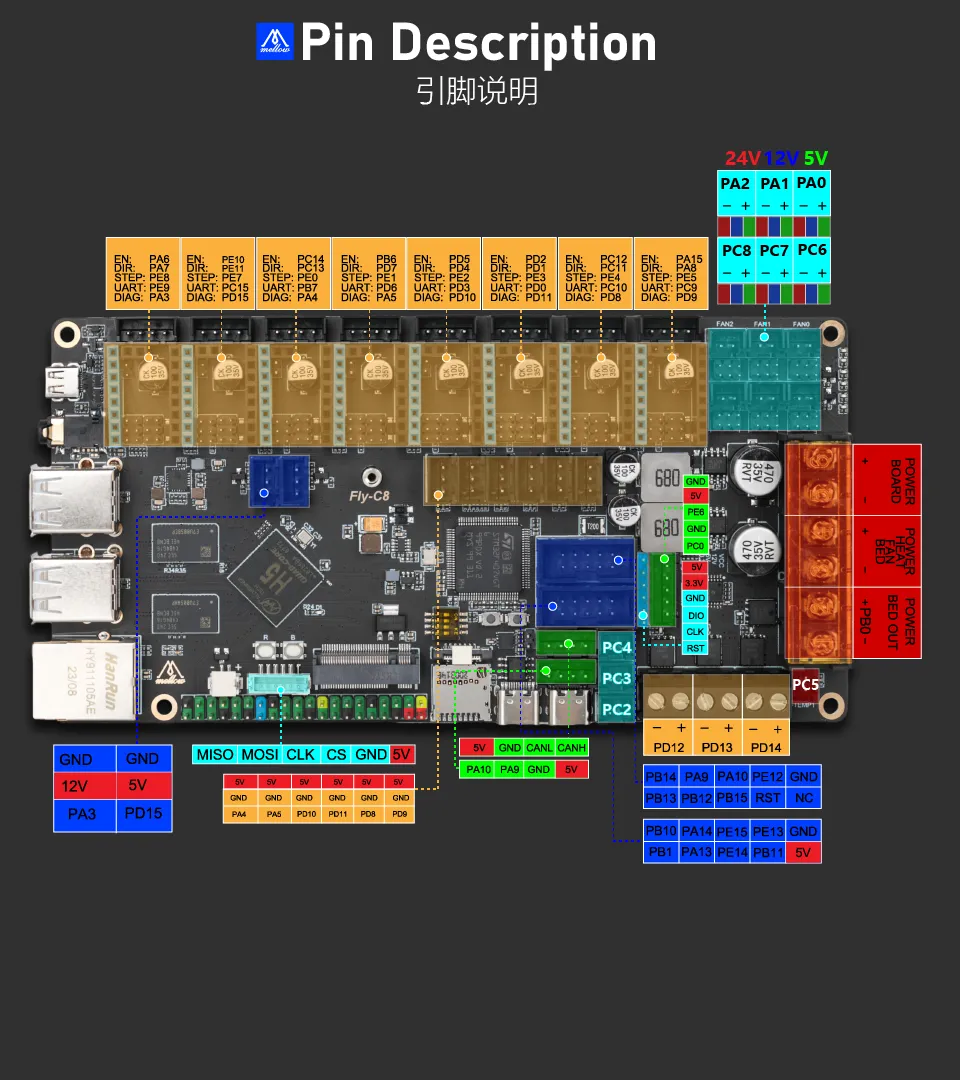

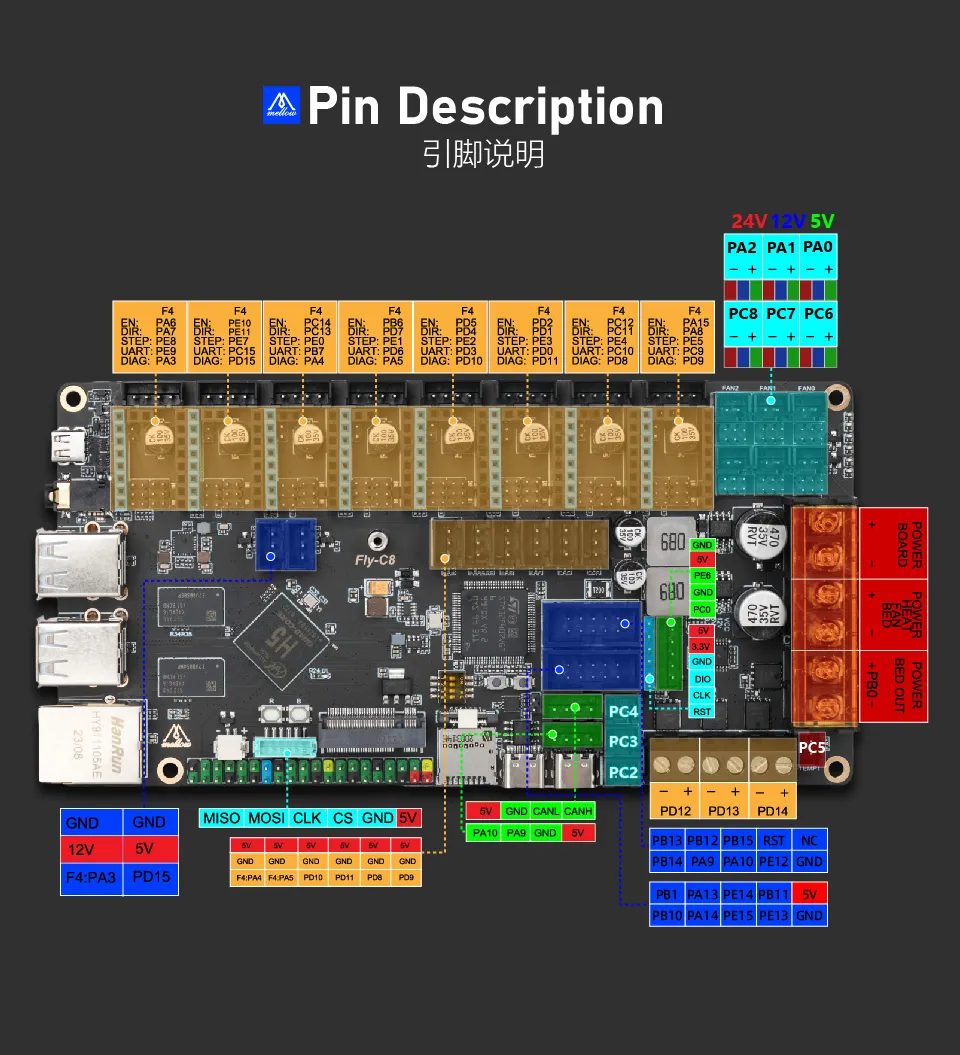

핀 설명


메인보드 드라이버 점퍼


메인보드 배선

경고

구매한 완제품 3선식 리미트 스위치는 사용하지 마세요. 이 제품은 메인보드에 단락 현상을 일으킬 수 있으며, 메인보드가 손상될 수 있습니다!!! 배선도에 표시된 대로 배선을 정확하게 연결하시기 바랍니다!!!

참고
  • 배선도의 해상도가 높아 인터넷 속도가 느린 사용자의 경우 로딩 시간이 오래 걸릴 수 있으니 기다려 주세요~~~ (≧∀≦)ゞ
  • 마우스 포인터를 배선도 위에 올린 후, 우클릭 -> 이미지를 다른 이름으로 저장을 선택하여 배선도를 데스크탑에 저장한 다음 확인하시면 더 편리합니다~~~ σ(´∀`*)
