화면 배선 및 설정
화면 배선
중요한 안전 주의사항
- TFT 또는 HDMI 화면에 FPC 플랫 케이블을 사용할 때는 반드시 전원이 완전히 꺼진 상태에서 작업하십시오. 화면 손상을 방지하기 위함입니다.
- TFT 화면 배선 시 FPC 플랫 케이블의 삽입 방향을 정확히 확인하여, 케이블 반대로 인한 장비 고장을 방지하십시오.
- TFT 저항식 터치 화면 배선
- C8 V1-V1.2 G2T 배선 사용
- C8 V1.3 버전
- HDMI 배선
TFT 저항식 터치 화면 배선
팁
- TFT 화면 포장 박스에는 두 가지 FPC 플랫 케이블이 포함되어 있습니다:
14P(좁은 케이블)과16P(넓은 케이블) - 저항식 터치 화면의 경우 반드시
14P(좁은 케이블)을 사용하십시오.
중요한 안내
- 화면은 핫스왑을 지원하지 않으므로, 배선 작업 시 반드시 전원을 완전히 끄고 작업하십시오.

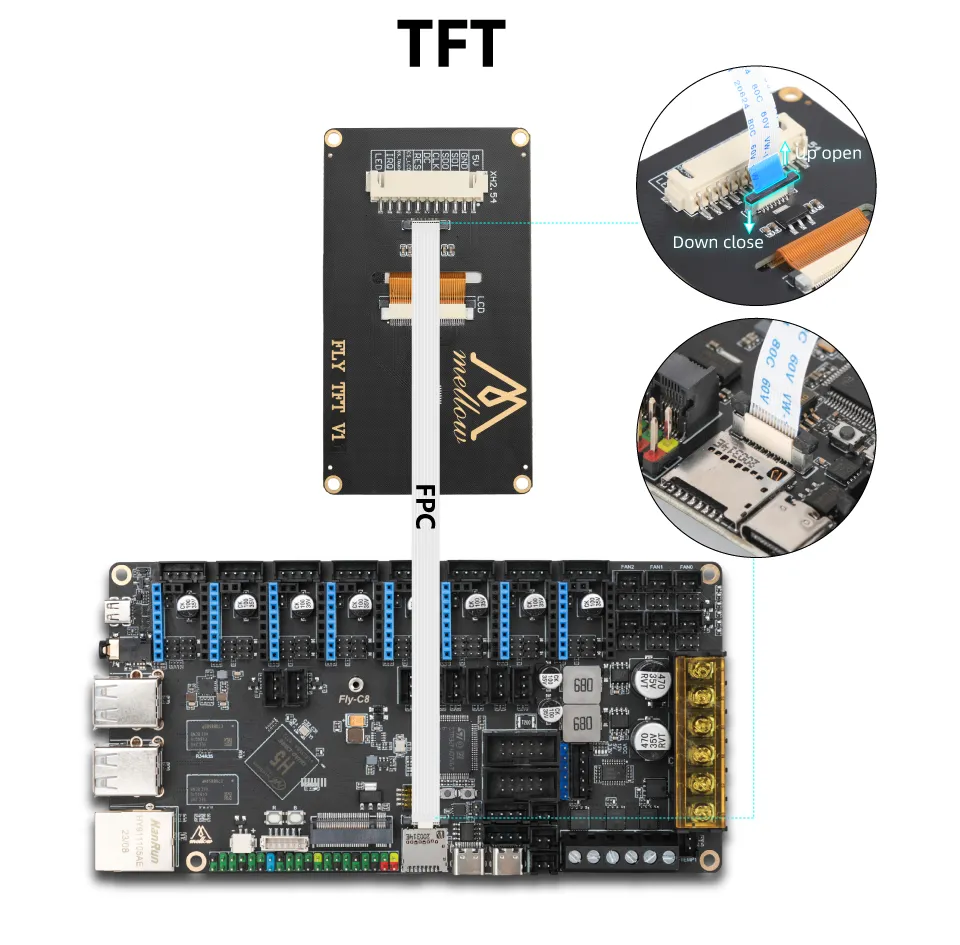

- FLY-C8 TFT 저항식 터치 화면 배선
 |
|
TFT V2 배선
팁
- C8 V1-V1.2 버전은 TFT V2 정전용량식 화면을 사용하려면 G2T 어댑터 보드가 필요합니다.
- TFT 화면 포장 박스에는 두 가지 FPC 플랫 케이블이 포함되어 있습니다:
14P(좁은 케이블)과16P(넓은 케이블) - TFT V2 G2T 화면의 경우 반드시
16P(넓은 케이블)을 사용하십시오.
중요한 안내
- 화면은 핫스왑을 지원하지 않으므로, 배선 작업 시 반드시 전원을 완전히 끄고 작업하십시오.
- G2T와 TFT 화면 설치
 |
 |
TFT V2 배선
팁
- TFT 화면 포장 박스에는 두 가지 FPC 플랫 케이블이 포함되어 있습니다:
14P(좁은 케이블)과16P(넓은 케이블) - TFT V2 G2T 화면의 경우 반드시
16P(넓은 케이블)을 사용하십시오.
중요한 안내
- 화면은 핫스왑을 지원하지 않으므로, 배선 작업 시 반드시 전원을 완전히 끄고 작업하십시오.
- G2T와 TFT 화면 설치
- TFT 화면 설치 예시
HDMI 배선
FLY-HDMI-LCD5화면 배선
중요한 안내
- FPC 플랫 케이블 사용 시 화면은 핫스왑을 지원하지 않으므로, 배선 작업 시 반드시 전원을 완전히 끄고 작업하십시오.
연결 방법 1  | 연결 방법 2  |
화면 설정
- FLYOS-FAST 시스템
FLYOS-FAST 시스템 화면 설정
- 브라우저에서 장비의 IP 주소에 접속합니다. 예:
http://192.168.6.110/
 |
 |
- 표시되는
.flyos-config폴더로 이동하여sys-config.conf설정 파일을 찾습니다.
sys-config.conf파일을 열고, 사용 중인 화면 타입에 따라 해당 설정 방법을 선택하십시오:
- TFT 저항식 터치 화면 설정 방법
- TFT 정전용량식 터치 화면 설정 방법
- HDMI 화면 설정 방법
- UART 인터페이스 화면 설정 방법
screen=뒤에fly-tft-v2-r로 수정하십시오.klipper_screen=0을klipper_screen=1로 변경하십시오.- 수정된 예시는 아래와 같습니다:
screen=fly-tft-v2-r
- 그리고
klipper_screen=1
screen=뒤에fly-tft-v2-c로 수정하십시오.klipper_screen=0을klipper_screen=1로 변경하십시오.- 수정된 예시는 아래와 같습니다:
screen=fly-tft-v2-c
- 그리고
klipper_screen=1
screen=뒤에hdmi로 수정하십시오.klipper_screen=0을klipper_screen=1로 변경하십시오.- 수정된 예시는 아래와 같습니다:
screen=hdmi
- 그리고
klipper_screen=1
moon2uart=뒤의0을1로 수정하십시오.klipper_screen=1을klipper_screen=0으로 변경하십시오.- 수정된 예시는 아래와 같습니다:
moon2uart=1
- 수정 후 저장하고, 시스템을 재시작하여 설정을 적용하십시오.
