스크린 배선 및 설정
스크린 배선
- TFT 저항 스크린 배선
- C8 V1-V1.2 G2T 배선 사용
- C8 버전 V1.3

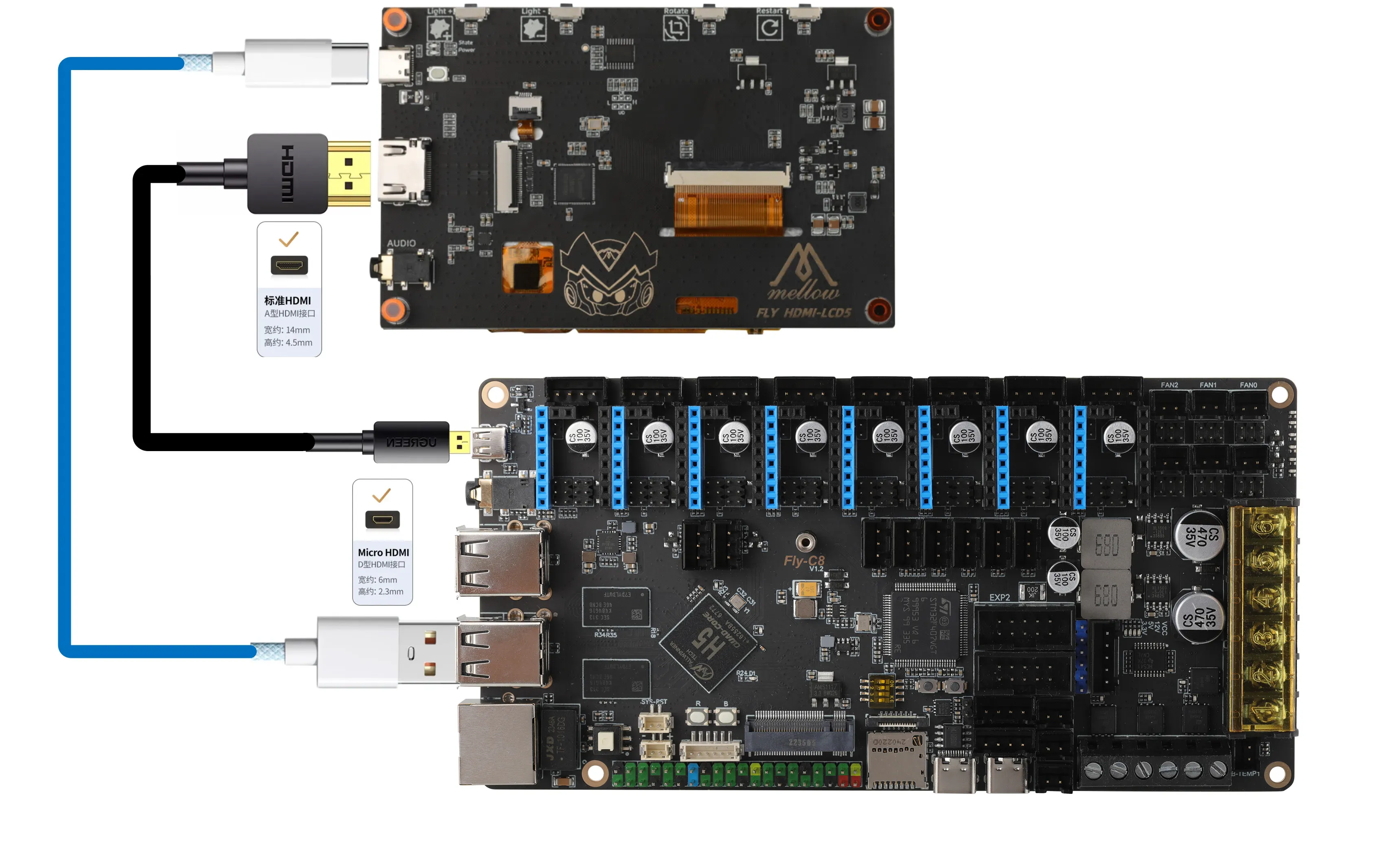

- HDMI 배선
TFT 저항 스크린 배선
팁
- TFT 스크린 포장에는 두 가지 FPC 플렉시블 케이블이 제공되는데, 하나는
14P (좁은)이고 다른 하나는16P (넓은)이다. - 저항 스크린은 반드시
14P (좁은)을 사용해야 한다!!!

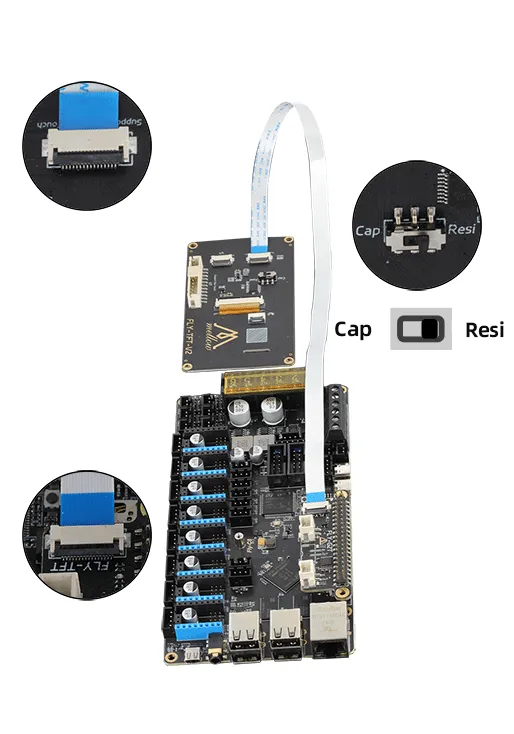

- FLY-C8 TFT 저항 스크린 배선
TFT V2 배선
팁
- C8 V1-V1.2는 TFT V2 정전용량 스크린 배선을 지원하지 않으며 반드시 G2T와 함께 사용해야 한다.
- TFT 스크린 포장에는 두 가지 FPC 플렉시블 케이블이 제공되는데, 하나는
14P (좁은)이고 다른 하나는16P (넓은)이다. - TFT V2 G2T 스크린 사용 시 반드시
16P (넓은)을 사용해야 한다!!!
- G2T와 TFT 스크린 설치
 |
 |

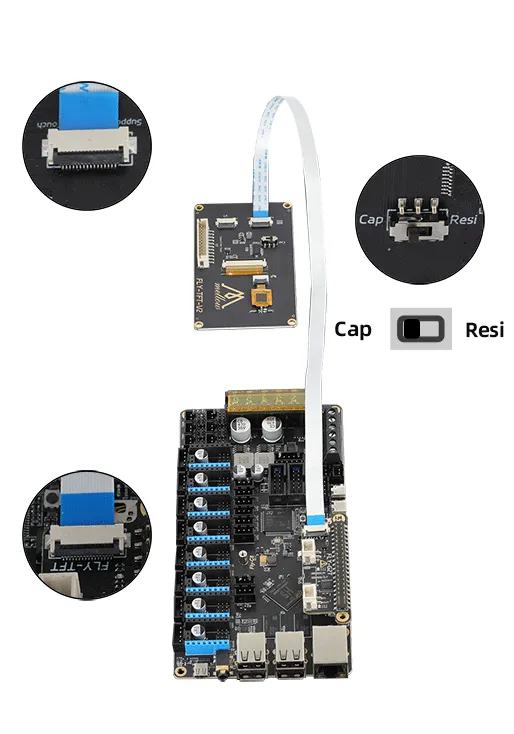

TFT V2 배선
팁
- TFT 스크린 포장에는 두 가지 FPC 플렉시블 케이블이 제공되는데, 하나는
14P (좁은)이고 다른 하나는16P (넓은)이다. - TFT V2 G2T 스크린 사용 시 반드시
16P (넓은)을 사용해야 한다!!!
- G2T와 TFT 스크린 설치
- TFT 스크린 사용
스크린 설정
- FLYOS-FAST 시스템 - 스크린 설정
- FLYOS-Armbian 시스템 - 스크린 설정
FLYOS-FAST 시스템 - 스크린 설정
-
브라우저에서 장치 IP 주소를 열기, 예시:
http://192.168.6.110/fluidd에서 아래 그림과 같이 설정:숨겨진 파일 및 폴더 필터링체크 해제.
mainsail에서 아래 그림과 같이 설정:숨겨진 파일 표시체크.
-
이제
.flyos-config폴더를 볼 수 있으며, 이 폴더 안에sys-config.conf파일이 있다.
sys-config.conf파일을 열어 필요한 설정 항목을 수정한 후저장->닫기를 하면 된다.
경고
HDMI 스크린설정:hdmi이며=다음에 공백이 있으면 안 된다!!!저항 스크린설정:fly-tft-v1또는fly-tft-v2-r이며=다음에 공백이 있으면 안 된다!!!, 스크린 뒷면의 다이얼이Resi로 설정되었는지 확인할 것정전용량 스크린설정:fly-tft-v2-c이며=다음에 공백이 있으면 안 된다!!!, 스크린 뒷면의 다이얼이Cap로 설정되었는지 확인할 것klipper_screen설정:1이며=다음에 공백이 있으면 안 된다!!!- 참고:
sys-config.conf파일의 설정 형식은key=value이며, 형식을 임의로 수정하지 마세요!!! 그렇지 않으면 설정이 적용되지 않는다!!!
- 수정 후 저장하고
시스템 재시작을 하면 적용된다.
FLYOS-Armbian 시스템 - 스크린 설정
정보
- 상위 컴퓨터가 Wi-Fi에 연결되고 IP 주소를 획득한 후, 브라우저에서
IP+:9999를 입력하면 FLY TOOLS에 접근하여 스크린 관련 설정을 할 수 있다. - 예를 들어 상위 컴퓨터의 IP 주소가
192.168.6.110이라면 브라우저에서192.168.6.110:9999를 입력해야 한다.
- FLY TOOLS를 열고 아래 그림과 같은 단계를 따라
Klipper Screen 활성화,스크린 모델 선택후 우측 하단의 분홍색 버튼설정 저장을 클릭하고, 상위 컴퓨터를 재시작하면 적용된다!
경고
저항 스크린선택:fly-tft-v1또는fly-tft-v2-r, 스크린 뒷면의 다이얼이Resi로 설정되었는지 확인정전용량 스크린선택:fly-tft-v2-c, 스크린 뒷면의 다이얼이Cap로 설정되었는지 확인HDMI 스크린선택:hdmi
 |
 |
 |
- 설정 저장 후 상위 컴퓨터를 재시작하면 적용된다.
