배선 참고

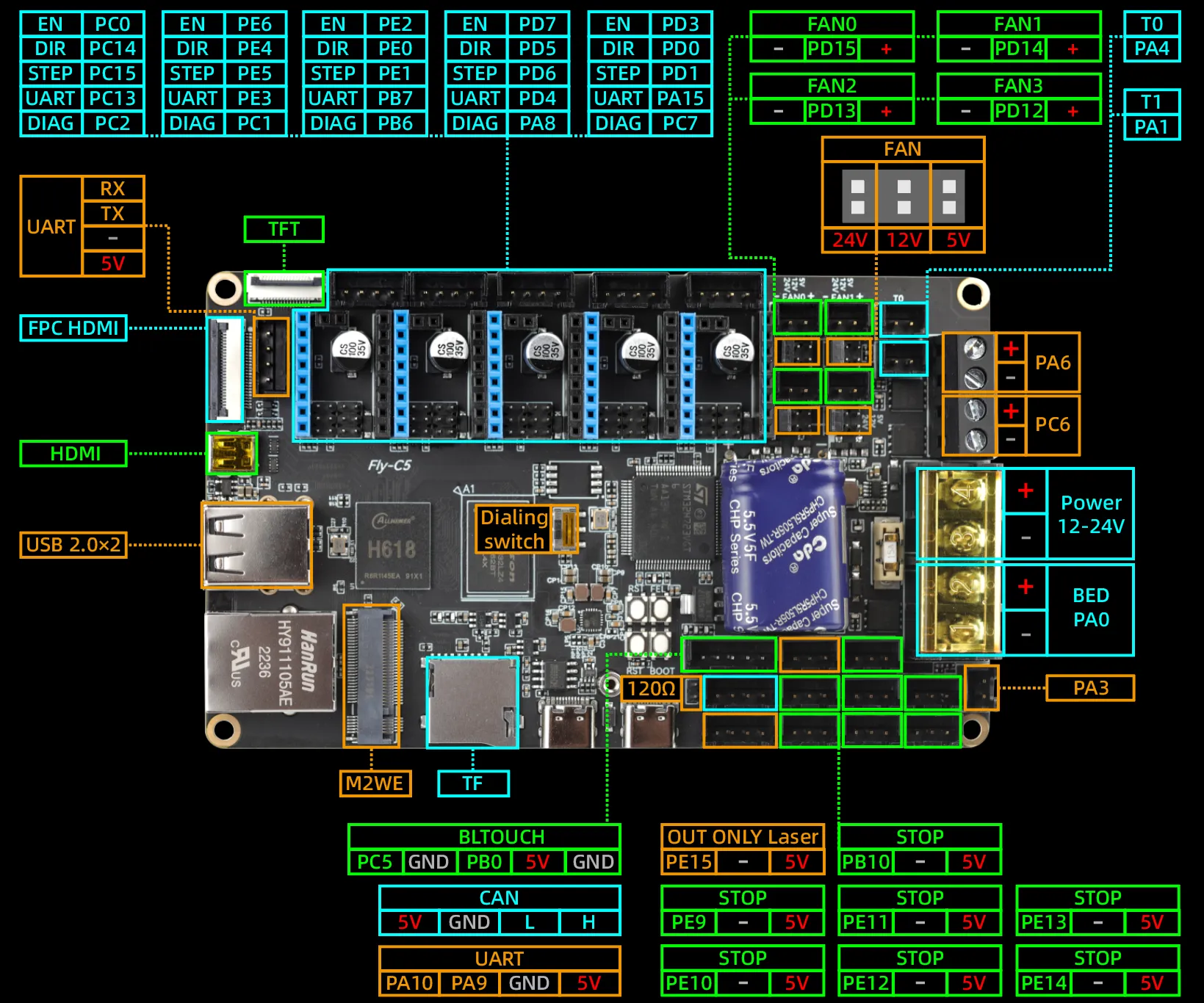

핀 설명

Loading...

메인보드 드라이버 점퍼

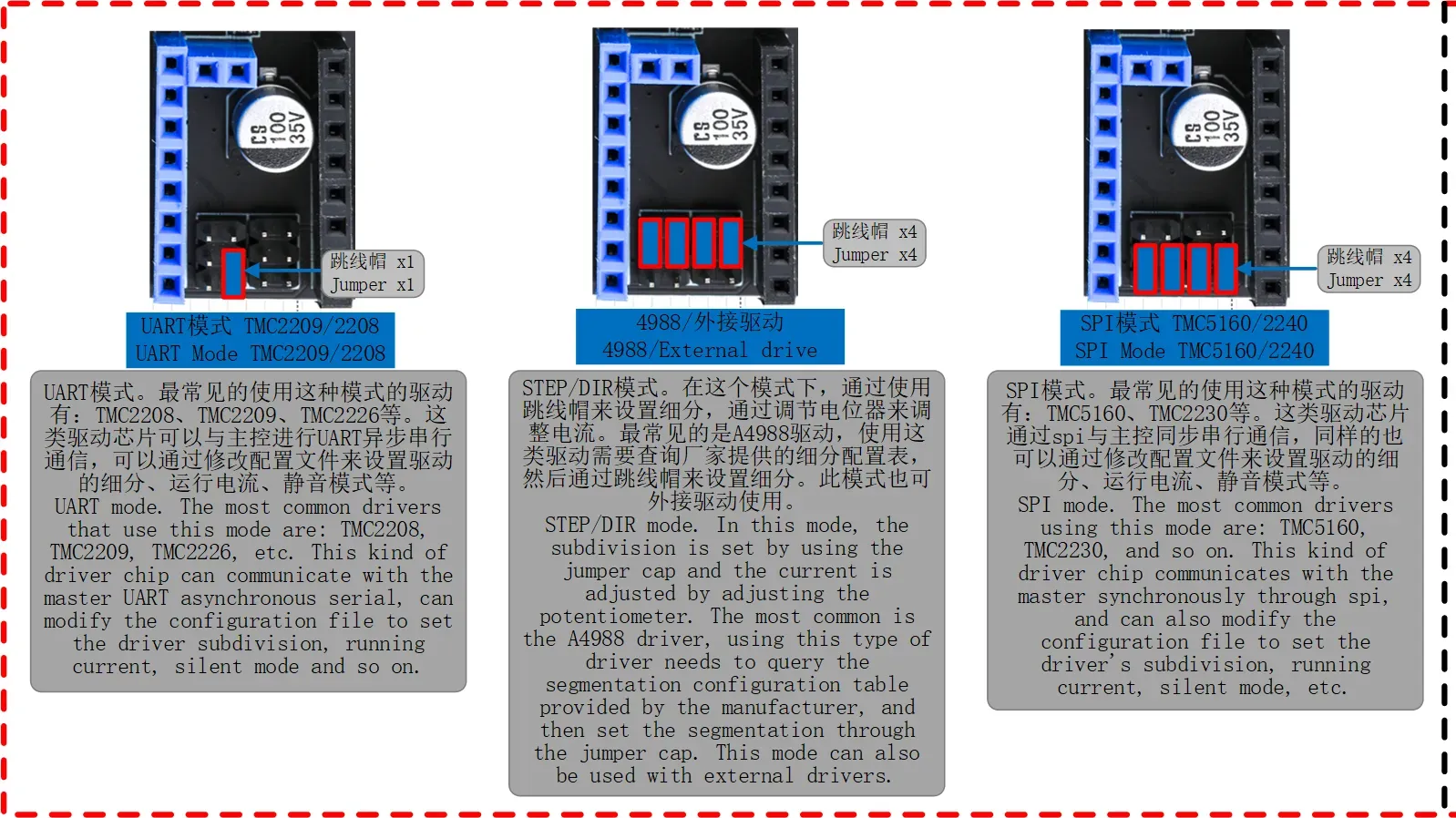

• FLY 메인보드 드라이버 설치 및 점퍼 설정 설명

Loading...

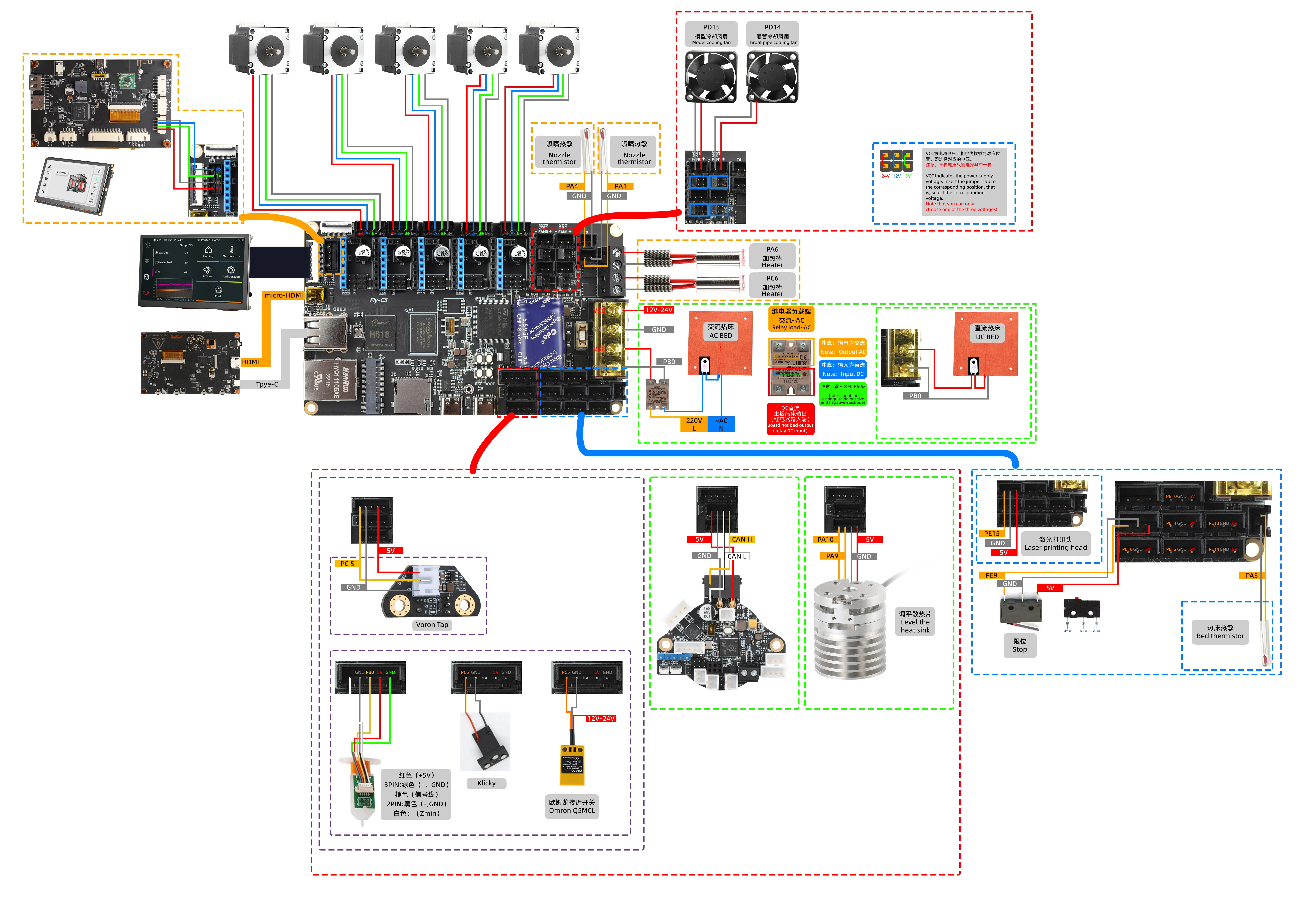

메인보드 배선

경고

구매한 완제품 3선 리미트 스위치를 사용하지 마십시오. 이러한 리미트 스위치는 메인보드를 단락시키거나 손상시킬 수 있습니다! 배선도에 표시된 배선 방식에 따라 정확하게 배선하십시오!

힌트

• 배선도의 해상도가 높아 네트워크 상태가 좋지 않은 사용자는 로딩 속도가 느릴 수 있으니 인내심을 가지고 기다려 주세요~~~ (≧∀≦)ゞ
• 배선도 위에 마우스 커서를 올리고 우클릭 → 이미지를 다른 이름으로 저장하여 배선도를 바탕화면에 저장한 후 보면 더 편리합니다~~~ σ(´∀｀*)

Loading...

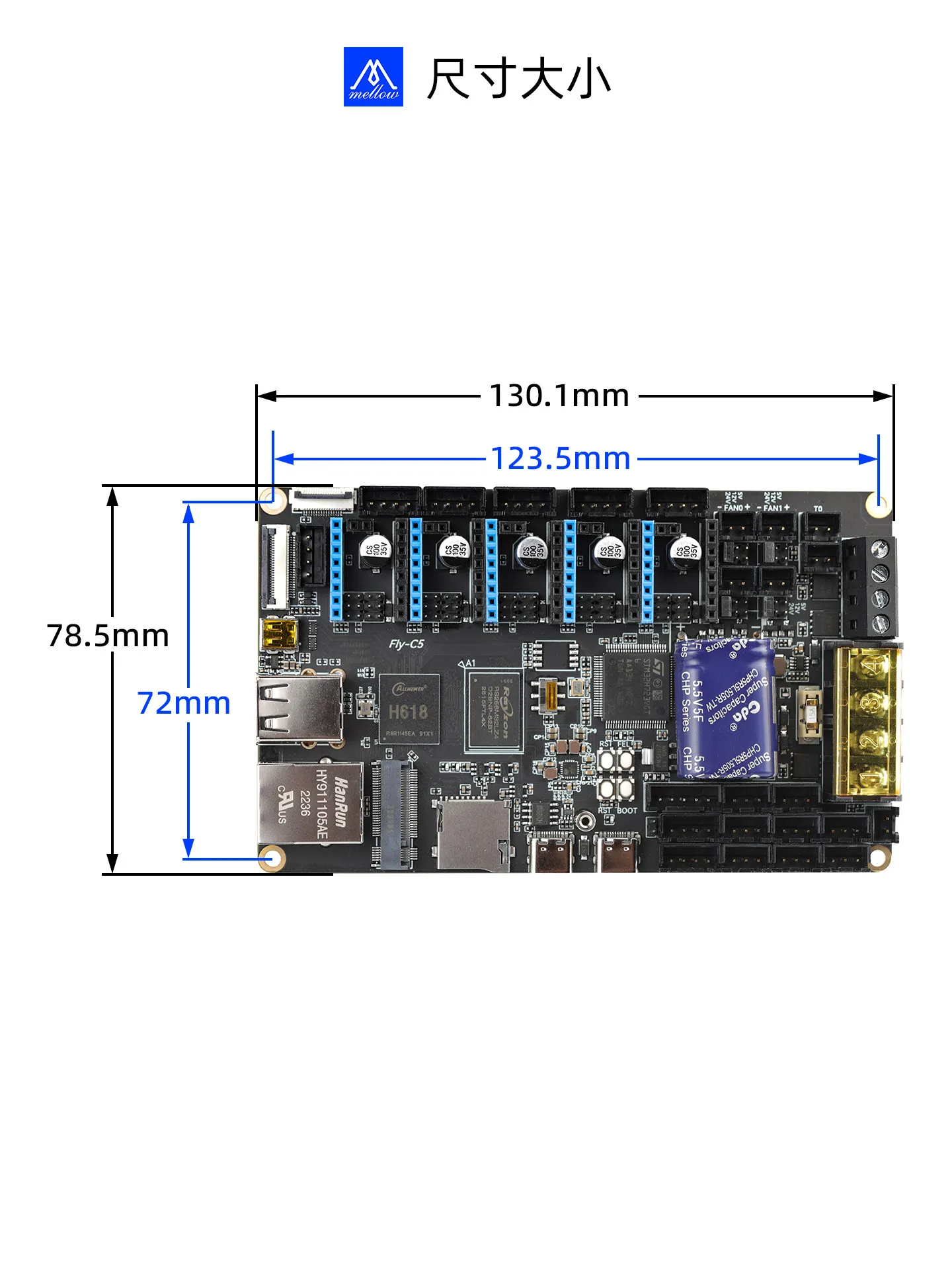

치수 도면

Loading...
