메인보드 주의사항

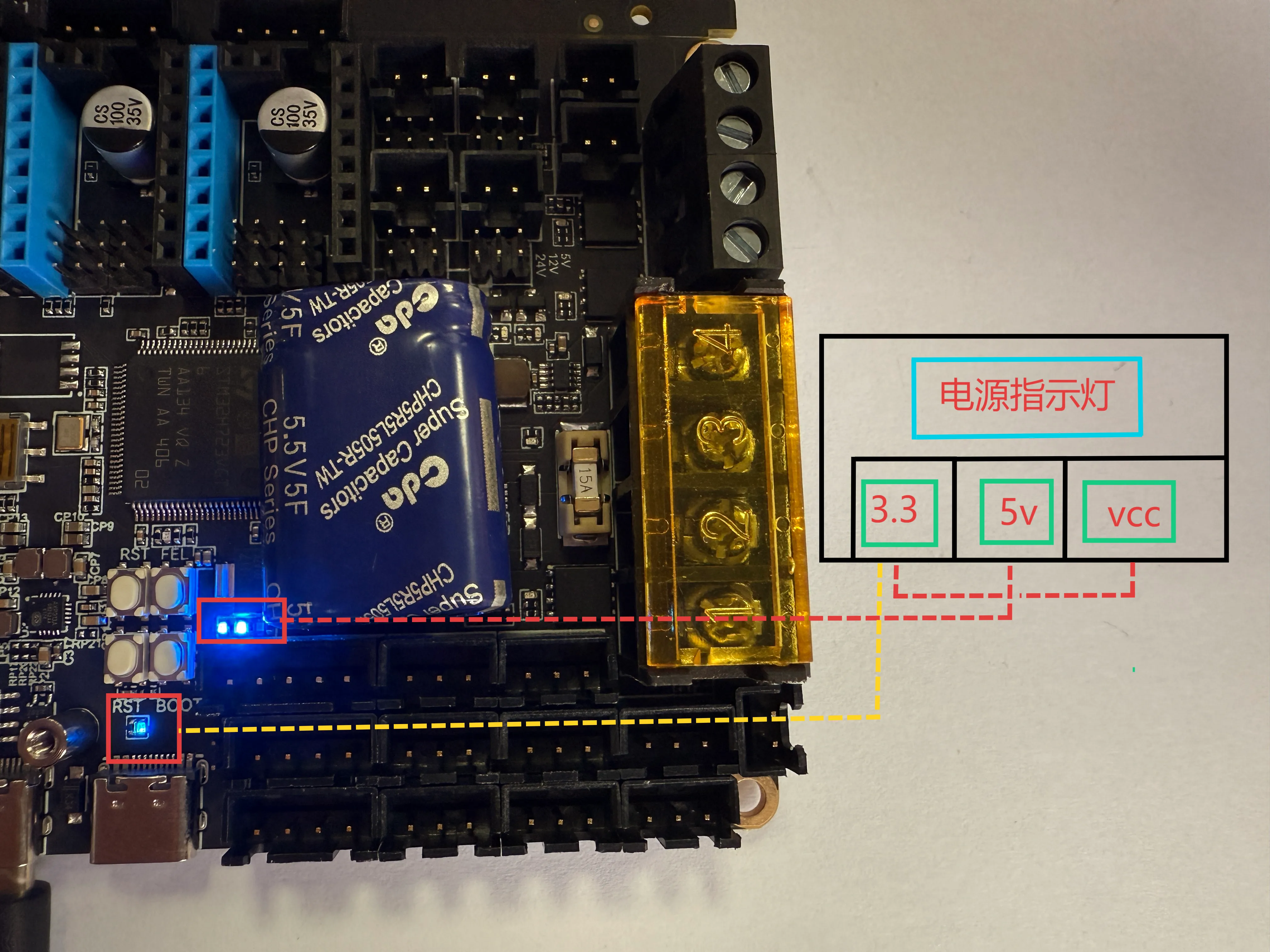

전원 인디케이터

  • TYPE-C로만 전원을 공급하고 다른 메인보드 전원을 연결하지 않을 때 최소 2개의 불빛 3.3V5V가 켜져야 합니다.
  • 메인보드 전원을 연결한 후 메인보드 전원등은 3.3V, 5V, VCC가 켜져야 합니다.

문제 진단

주의
  • 외부 장치(드라이버, 리미트, 12864 등)가 전혀 연결되지 않은 상태에서
  • TYPE-C로만 전원을 공급하면 최소 3.3V가 계속 켜져 있어야 합니다.
  • 메인보드 전원과 드라이버 전원을 연결한 후 5V 불빛이 켜지지 않으면 고객 서비스에 연락해야 합니다.

드라이버

  • 메인보드는 외장 드라이버를 지원합니다 회선 및 구성 가이드

리미트 포트

  • 회선 순서에 주의하십시오. 3선 리미트의 경우 5V, GND, S가 잘못 연결되면 메인보드가 손상될 수 있습니다.
  • 2선의 경우 S와 GND를 직접 연결하면 됩니다.
  • PL08과 기타 근접 스위치는 신호 포트에 다이오드를 외부에 연결하여 전압을 3.3V 이하로 낮춰야 합니다.
