제품 소개

FLY-KPPM 설치 및 종료 모듈은 라즈베리 파이 등의 개발 보드를 위해 설계된 안전 모듈로, 정전으로 인한 데이터 손실 문제를 방지하기 위해 고안되었습니다. 최첨단 기술을 채택하여, 정전이 발생하면 자동으로 커패시터 전원으로 전환하여 개발 보드가 정전 상황에서도 안정적으로 15초 동안 작동할 수 있도록 하여 데이터를 안전하게 저장할 수 있도록 합니다. 소형이고 설치가 간단합니다.

제품 주의사항

참고사항

입력 전원은 DC12-24V만 지원하며, 접속 시 긍정 및 부정 극을 구분하고 접속 과정은 반드시 전원이 꺼진 상태에서 진행해야 하며, 접속이 정확한지 확인한 후에 전원을 켜야 합니다. 접속 오류로 인한 손실에 대해서는 당사는 책임을 지지 않습니다.

참고사항

5V OUT 단자에서 +5V는 비상 전원 출력으로 일상적인 전원 출력으로 사용하지 마십시오. USB-OUT 또는 SIG/IO를 통해 상위 기기에 전원을 공급해 주세요.

참고사항

안전 종료 모듈과 함께 사용할 때, 12V-24V 전원을 사용해야 하며, 모듈이 정상적으로 작동하기 위해 안전 종료 모듈 내부 5V 출력 전압이 4.9V 이하로 떨어지지 않아야 합니다. 그렇지 않으면 안전 종료 모듈이 내부에서 부스트 전압을 취하게 되고, 커패시터가 지속적으로 충전 상태가 되어 모듈이 계속해서 열을 발생시킵니다.

제품 화면 표시 내용 설명

화면 내용 설명좌측 설명우측 매개변수우측 설명
IN:입력 전압OUT:출력 전압
CA:커패시터 총 전압OI:출력 부하 전류
C1:C1 커패시터 전압 C2:C2 커패시터 전압
Temp:안전 종료 모듈 온도 E:상태 표시, 아래 참조
표시 내용상태 설명
Ready!정상 부팅
IN LOW!입력 전압 낮음
IN OVR!출력 전류 과다
OV LOE!출력 전압 낮음
OV OVR출력 전류 과다
TP OVR!온도 과다
NONE알 수 없는 오류
R: XX Sec10초 이내에 정전 후 재부팅하면 이 메시지가 표시되며, 카운트다운이 끝나면 상위 기기를 재부팅합니다.

고정 외장 케이스 모델 다운로드

https://cdn.mellow.klipper.cn/STEP/KPPM.zip

핀 설명

  • OUT-RST 재설정

  • OUT-PDN 종료

  • IN-PIN

    기본적으로 고정됩니다. 모듈 부팅 시 마지막 정전 시간을 자동으로 검사하여, 만약 정전 시간이 10초 미만이면, 5V 출력을 한 번 껐다 켜서(상위 기기가 종료되고 다시 시작할 수 있도록 보장) 10초 후에 자동으로 전환합니다. 만약 GND에 연결되면 자동 정전 시간 검사 기능이 비활성화됩니다.

FLY 상위 기기 사용 교육

정보

FLY-Pi FLY-Pi-V2 FLY-C8에만 적용됩니다.

FLY 상위 기기는 SSH를 사용하여 아래 명령을 실행해야 합니다.

sudo curl -kfSL --progress-bar https://cdn.mellow.klipper.cn/firmware/sun50i-h5-power-key.dtbo -o /boot/dtb/allwinner/overlay/sun50i-h5-power-key.dtbo
sudo grep -q "^overlays=.*power-key" /boot/FlyOS-Env.txt || sudo sed -i '/^overlays=/ s/$/ power-key/' /boot/FlyOS-Env.txt

시스템을 재부팅합니다.

sudo reboot

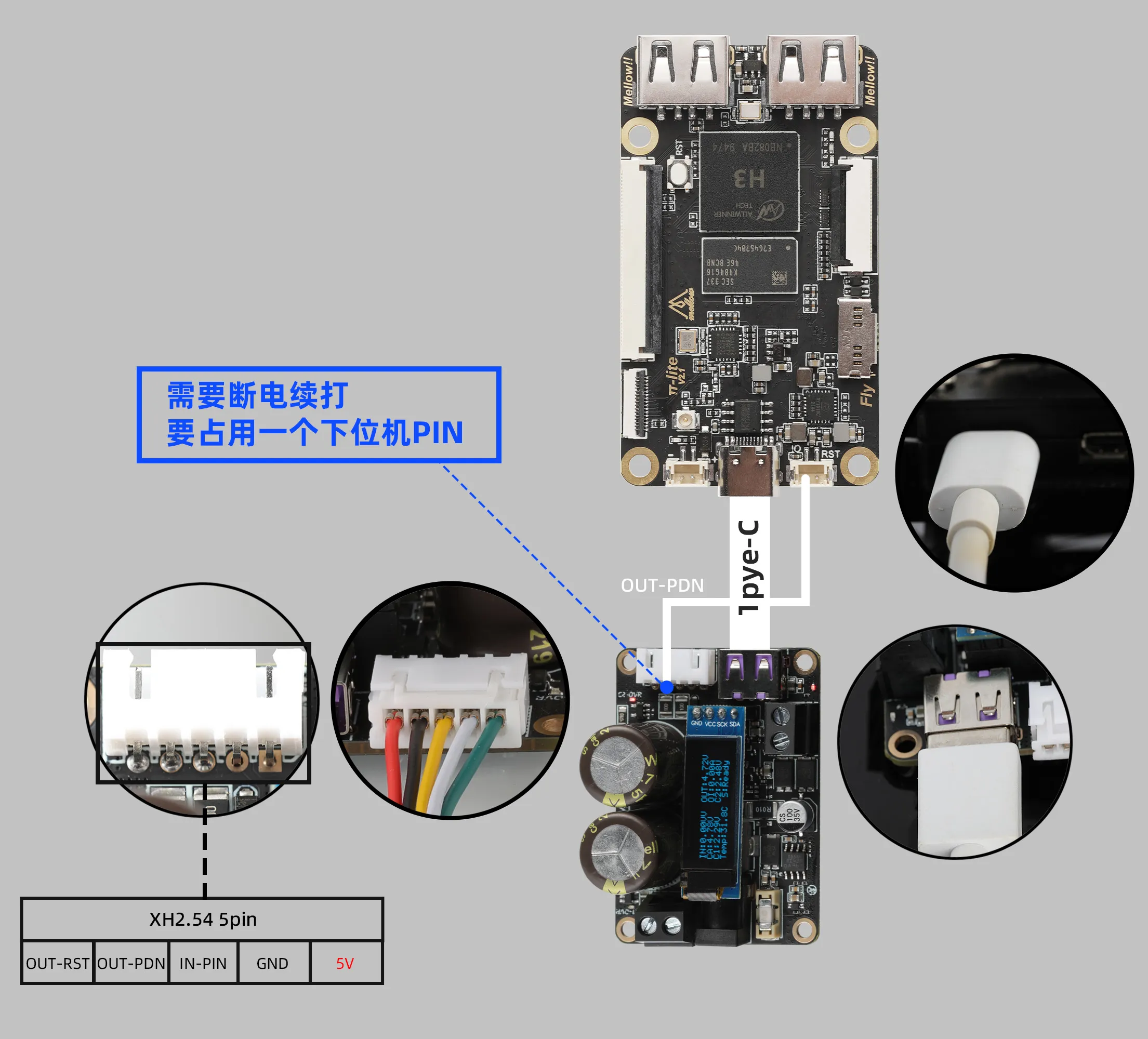

FLY 상위 기기 연결 교육

  • FLY-C8 5V 연결 사용

라즈베리 파이 상위 기기 사용 교육

라즈베리 파이는 위의 작업과 유사합니다. 라즈베리 파이는 시스템 이미지가 설치된 SD 카드를 컴퓨터에 삽입한 후, config.txt 파일에 dtoverlay=gpio-shutdown,gpio_pin=21 이 명령을 추가하고 저장 후 종료합니다.

  • 라즈베리 파이 5V 연결 사용
