제품 소개

FilGuard 필라멘트 감지기는 VZ-Hextrudort-Low 압출기와 호환되며, 재료 부족 감지, 재료 막힘 감지 기능을 지원하고, 사용자 정의 편집 가능한 버튼을 제공합니다.

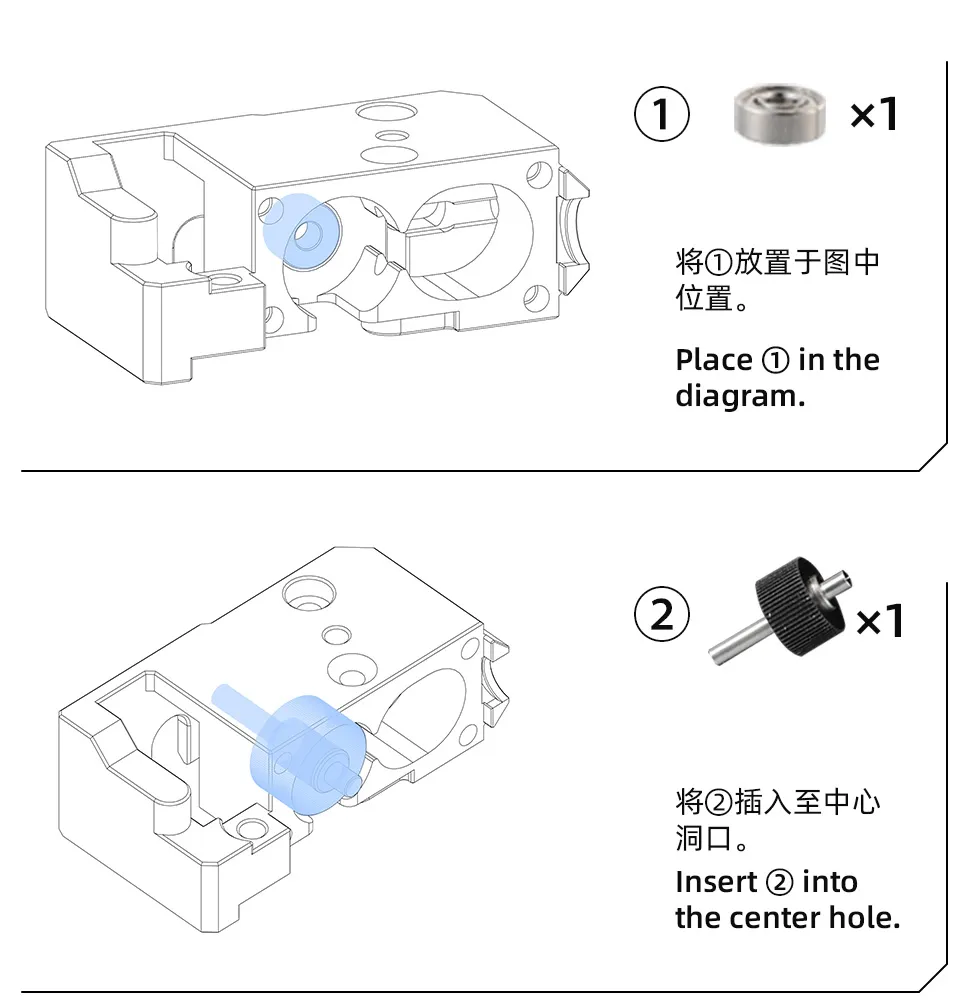

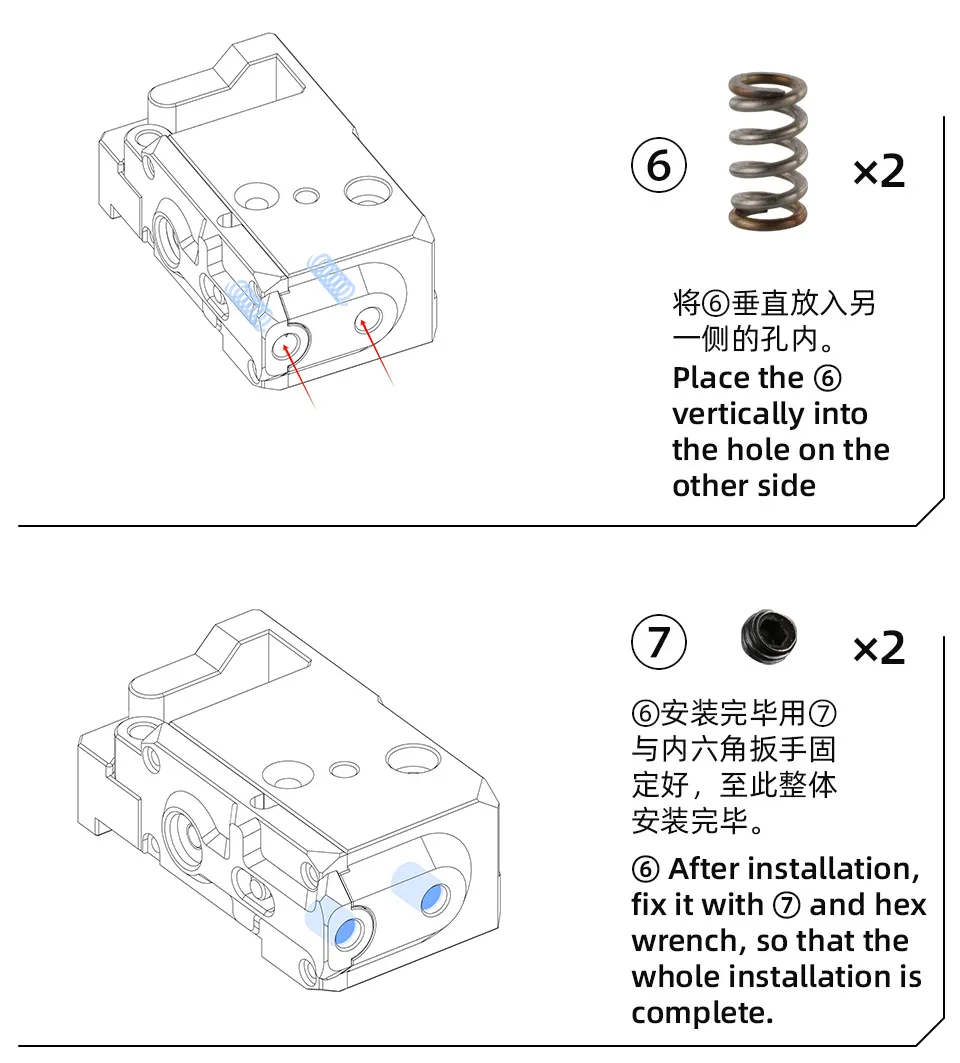

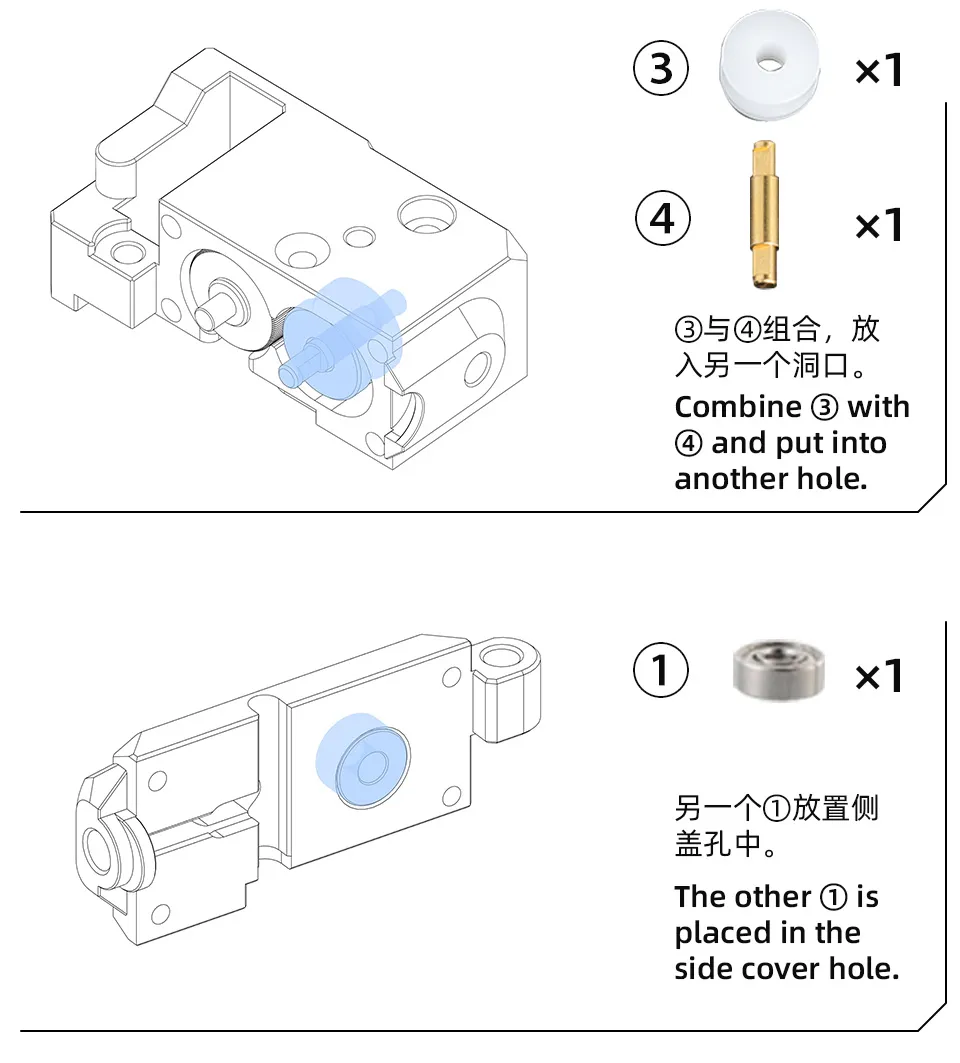

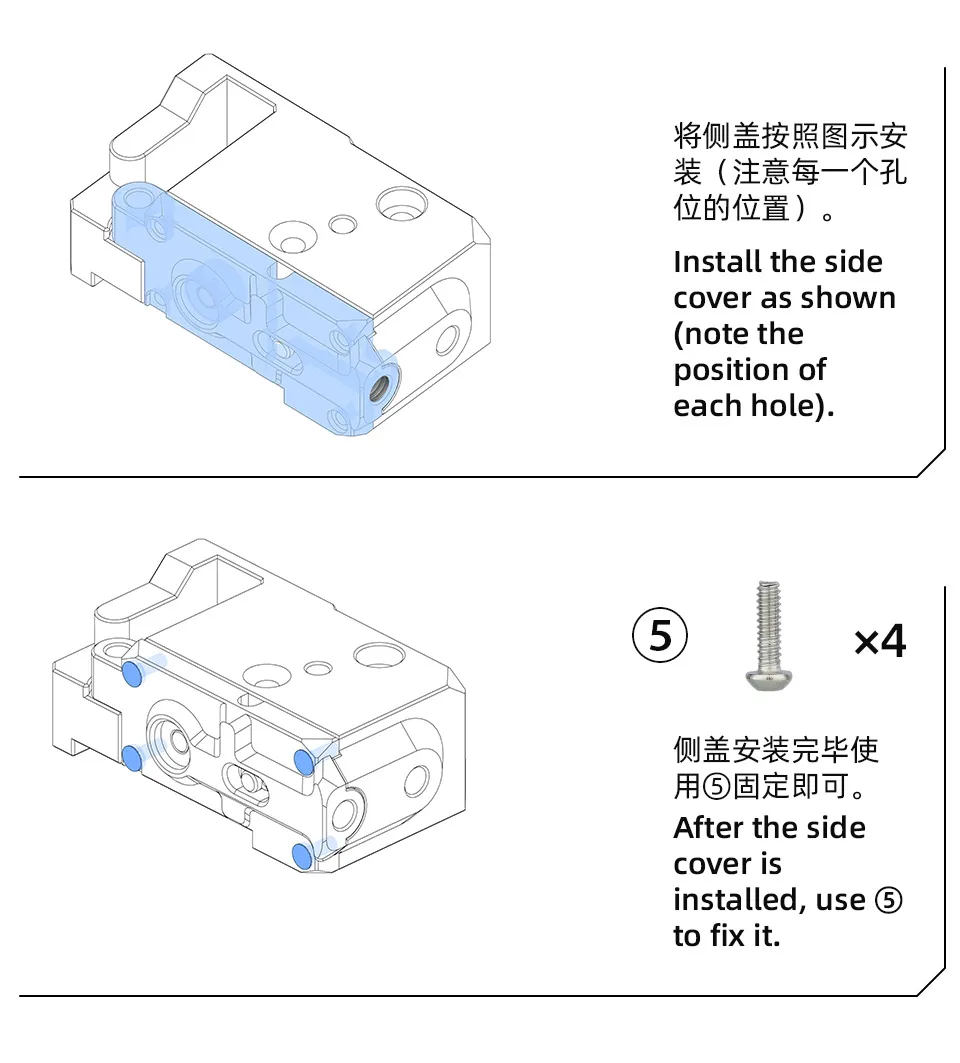

배선 튜토리얼​

  • PH2.0 5P 단자 연결이 더 편리합니다

펌웨어 램프 상태 설명​

  • 재료 부족: 붉은색 점등
  • 재료 투입: 파란색 깜박임 (재료 투입 속도가 빠를수록 깜박임 빈도가 높아짐)
  • 재료 배출: 녹색 깜박임 (상동)
  • 재료 있지만 투입/배출 없음: 주황색 호흡등

klipper, 재료 부족 및 막힘 참조 설정​

경고

재료 막힘 감지 설정에서 detection_length: 2.0

2.0mm는 이 스마트 소모품 감지 모듈이 정상적으로 작동하기 위해 필요한 최소 감지 길이입니다. 오작동 문제가 발생하면 감지 길이를 1mm씩 증가시켜 문제를 해결해 보세요.

[respond]
default_type: echo

[force_move]
enable_force_move: True

[filament_switch_sensor 재료 부족 감지]
pause_on_runout: False
switch_pin: ^!PG12
runout_gcode:
        {% if (printer.print_stats.state == "printing") %}
                PAUSE
        {% endif %}
        M118 재료 부족
        # filament_unload
insert_gcode:
        M118 재료 투입
        FORCE_MOVE STEPPER=extruder DISTANCE=8 VELOCITY=5 ACCEL=60
        {% if (printer.extruder.can_extrude|lower != 'true') or (printer.extruder.target == 0)%}
                M118 가열 대기!
                SET_HEATER_TEMPERATURE HEATER=extruder TARGET=200
                TEMPERATURE_WAIT SENSOR=extruder MINIMUM=190
        {% endif %}
        M83
        G92 E0
        G0 E50 F500
        G0 E10 F200

[filament_motion_sensor 재료 막힘 감지]
extruder: extruder
detection_length: 2.0
switch_pin: ^!PG10
pause_on_runout: False
runout_gcode:
        {% if (printer.print_stats.state == "printing") %}
                PAUSE
        {% endif %}
        M118 재료 막힘
insert_gcode:
        M118 재료 막힘 복구
#event_delay:
#pause_delay:

정보

재료 투입과 배출은 둘 중 하나만 사용할 수 있습니다.

Klipper 재료 배출 버튼 참조 설정​

[gcode_button filament_unload]
pin: ^!PG11
release_gcode:
filament_unload
press_gcode:


[gcode_macro filament_unload]
gcode:
        {% if (printer.print_stats.state != "printing") %}
                M83
                G92 E0
                {% if (printer.extruder.can_extrude|lower != 'true') or (printer.extruder.target == 0)%}
                        M118 가열 대기!
                        SET_HEATER_TEMPERATURE HEATER=extruder TARGET=190
                        TEMPERATURE_WAIT SENSOR=extruder MINIMUM=185
                {% endif %}
                G0 E10 F300
                G0 E-20 F200
                G0 E-50 F500
        {% else %}
                M118 인쇄 중에는 재료 배출 동작을 하지 않습니다!
        {% endif %}

Klipper 재료 투입 버튼 참조 설정​

[gcode_button filament_unload]
pin: ^!PG11
release_gcode:
filament_unload
press_gcode:


[gcode_macro filament_unload]
gcode:
        {% if (printer.print_stats.state != "printing") %}
                M83
                G92 E0
                {% if (printer.extruder.can_extrude|lower != 'true') or (printer.extruder.target == 0)%}
                        M118 가열 대기!
                        SET_HEATER_TEMPERATURE HEATER=extruder TARGET=190
                        TEMPERATURE_WAIT SENSOR=extruder MINIMUM=185
                {% endif %}
                G0 E20 F300
        {% else %}
                M118 인쇄 중에는 재료 배출 동작을 하지 않습니다!
        {% endif %}

3D 모델 다운로드 링크​

https://cdn.mellow.klipper.cn/STEP/%E8%80%97%E6%9D%90%E6%96%AD%E6%96%99%E5%A0%B5%E6%96%99%E6%A3%80%E6%B5%8B%E6%A8%A1%E5%9D%97.7z
