모듈 트리거 값 조정 방법

시리얼 툴 도우미 가져오기

시리얼 툴을 사용하면 다음 명령어를 사용할 수 있습니다: Klipper 콘솔에서 "SET_PIN PIN=_probe_ready VALUE=1" 명령을 보내고, 트리거 지시등을 관찰하면서 작은 값부터 점차 증가시키며 지시등이 꺼지도록 임계값을 조정합니다. 아래 명령어를 입력합니다:

SET_PIN PIN=_probe_ready VALUE=1

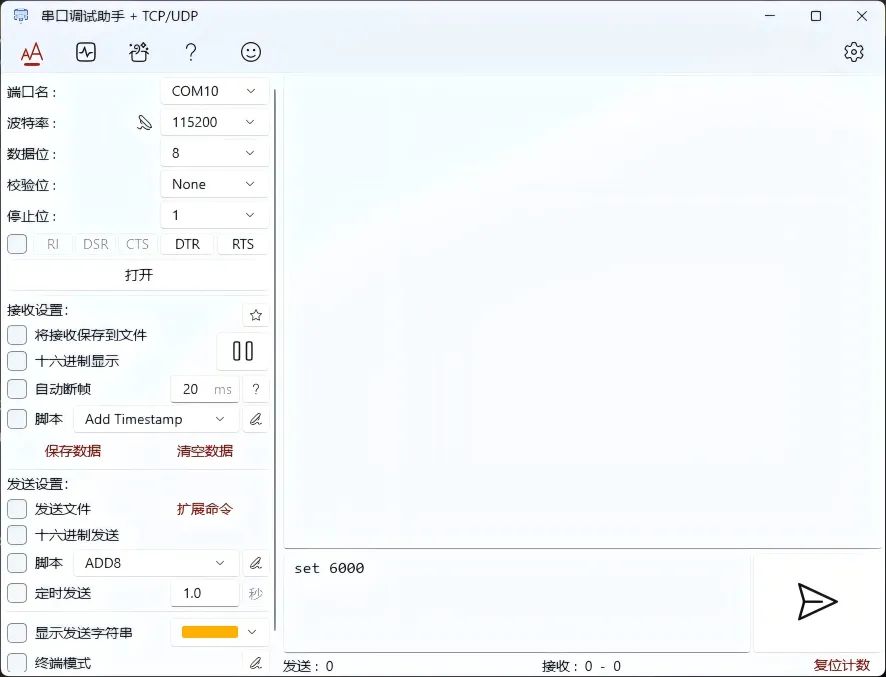

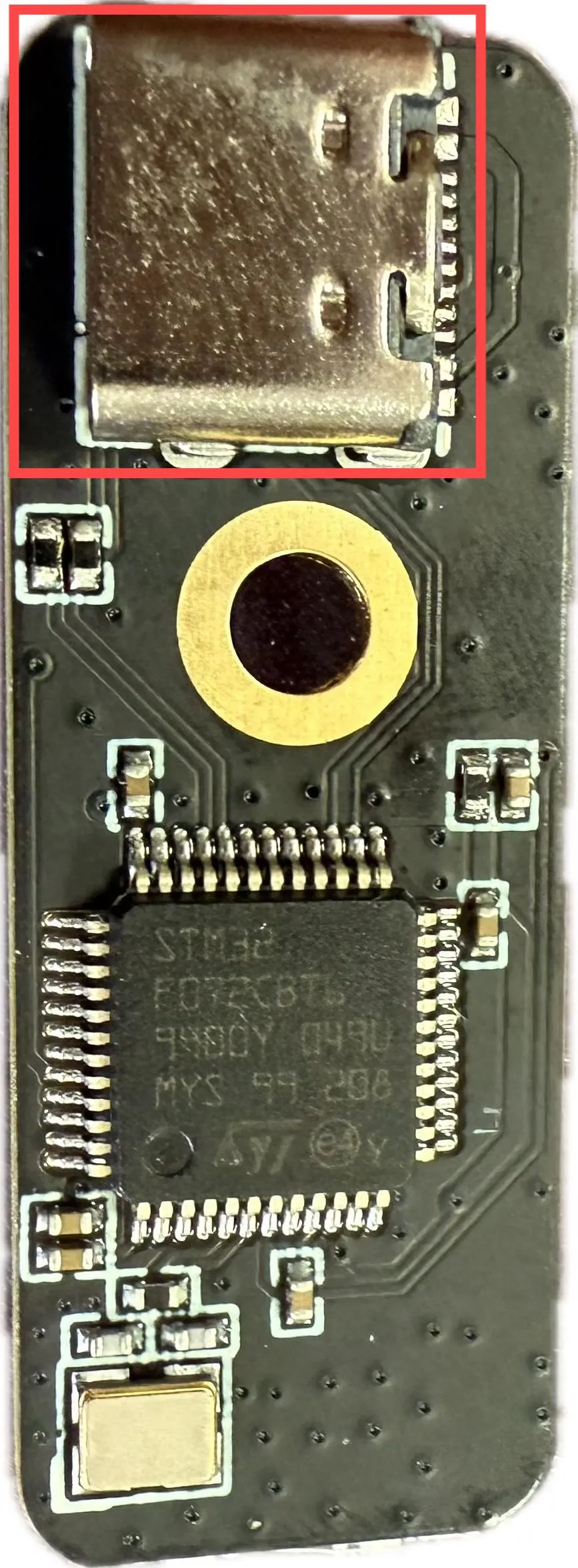

  • USB 데이터 케이블로 모듈과 컴퓨터를 연결하고, 시리얼 툴 도우미를 열어 대응하는 포트 번호를 선택하고, 보드 속도는 115200으로 설정한 후 연결을 클릭합니다.

시리얼 툴에서 다음 명령어를 사용하여 트리거 값을 조정합니다:

set 트리거값

기본 트리거 값: 20000 값이 작을수록 더 민감하고, 값이 클수록 덜 민감합니다.

  • 예: set 20000, 트리거 값을 20000으로 설정, 값이 작을수록 더 민감하고, 값이 클수록 덜 민감합니다.

  • 시리얼 툴에서 사용할 명령어:

  • 시리얼 전송 v, 실시간으로 abc 값 출력. a: 필터링 전; b: 필터링 후.

  • 시리얼 전송 uv, 출력 비활성화.

  • 시리얼 전송 rt, 현재 임계값 확인.
