TMC 오류 관련

• Unable to read tmc uart ‘stepper_x’ register IFCNT 또는 Unable to read tmc spi ‘stepper_x’ register register

  1. 오류 상세 정보



  2. 오류 원인

     • 드라이버와의 통신이 불가능함

  3. 주요 해결 방법

     • 해당 드라이버의 UART 핀 설정이 올바른지 확인
     • UART 점퍼 설정이 올바른지 확인
     • 드라이버에 전원 공급이 되는지 확인
     • 드라이버 또는 드라이버 포트 설정을 교체하여 판단
     • 다른 업체의 드라이버를 사용하는 경우 드라이버의 UART 핀이 FLY의 것과 일치하는지 확인해야 합니다. FLY 드라이버의 UART 핀은 왼쪽에서 위에서 네 번째 핀입니다.

     • 구매한 드라이버의 UART 핀이 다섯 번째에 있는 경우 아래 점퍼로 해결할 수 있습니다.


---

• TMC XXXX reports error: GSTAT: 00000001 reset=1(Reset)

  1. 오류 상세 정보



  2. 오류 원인

     • 드라이버 리셋됨

  3. 주요 해결 방법

     • 전원 연결이 불량한지 확인
     • 모터 케이블이 끊어진 상태인지 확인
     • 모터 금속 외부壳과 메인보드 또는 도구판의 GND를 함께 연결할 수 있음

---

• TMC 'extruder' reports error: DRV_STATUS: c00d0103 otpw=1(OvertempWarning!)

  1. 오류 상세 정보



  2. 오류 원인

     • 드라이버 과열!
     • 모터 과열이 아님!

  3. 주요 해결 방법

     • 작동 전류를 줄임
     • 유지 전류를 삭제
     • 드라이버 샘플링 저항 설정이 올바른지 확인
     • 드라이버 열 방출 강화, 예: 팬 추가

---

• TMC ‘extruder’ reports error: DRV_STATUS: 601f1000 s2vsa=1(ShortToSupply_A!) csactual=31 ola=1(OpenLoad_A!) olb=1(OpenLoad_B!)）

  1. 오류 상세 정보

     • 이미지 없음

  2. 오류 원인

     • 드라이버 전류 검사가 잘못됨

  3. 주요 해결 방법

     • 스텝 모터 A 및 B 군의 코일 저항값이 동일한지 확인
     • 스텝 모터 또는 부품 내부의 전선이 느슨하거나 단락되었는지 확인
     • 무음 모드 해제

---

• TMC 'extruder' reports error: DRV_STATUS: 00190060 s2vsb=1(ShortToSupply_B!) ola=1(0penLoad_A!) cs_actual-25

  1. 오류 상세 정보



  2. 오류 원인

     • 접선 오류 또는 모터 자체 문제가 있음


---

3. 주요 해결 방법

   • 스텝 모터 A 및 B 군의 코일 저항값이 동일한지 확인
   • 스텝 모터 및 접선을 확인

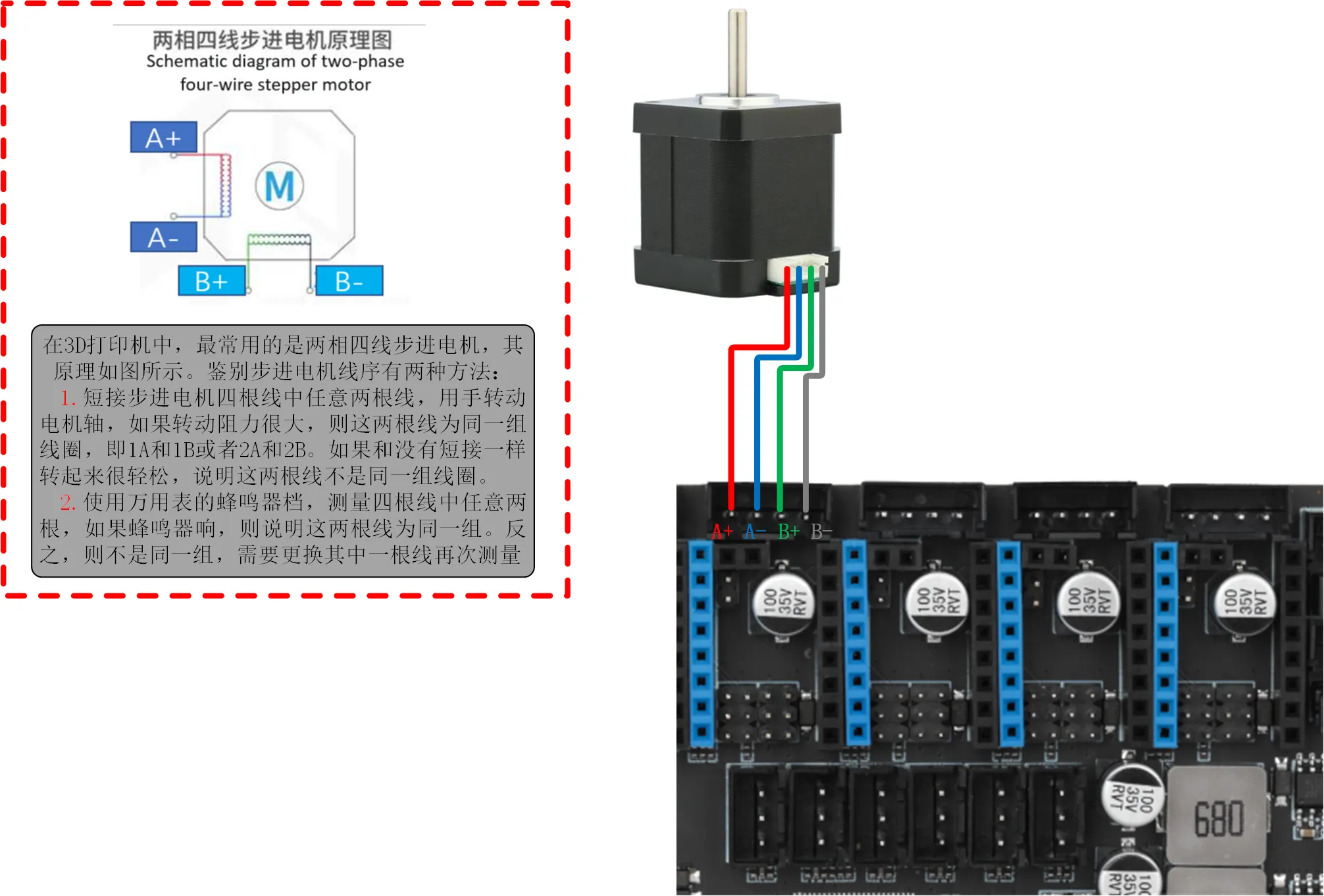

   • 모터 배선 순서를 확인, 왼쪽이 한 그룹, 오른쪽이 한 그룹인지 확인

---
