CANファームウェアのビルド

ビルドの開始

klipperサービスがインストールされている上位機が必要ですネットワーク経由でSSHに接続
デバイスと上位機を接続します
注意：普通の上位機を使用してください。例えば、ラズベリーパイ、FLYパイなどです。もし魔改上位機（例えばWiFiスティック、Redmiなど）を使用すると、このような上位機は問題が多すぎて、技術サポートを提供できません

注意事項

ROOTユーザーを使用しないでください

ユーザー切り替えコマンド

 su fly

ヒント

请确保上位机可以正常联网
固件编译前需要使用SSH通过网络登录上位机
请不要使用串口工具登录上位机

Klipper固件编译和配置页面操作说明

ヒント

请确保键盘输入法为半角模式，即英文模式

键盘上键↑，下键↓，用于上下移动光标来选中菜单项
确认键Enter 或空格键Space，用于勾选菜单或进入子菜单
退出键ESC，用于返回上一级菜单
Q键，用于退出Klipper固件配置页面
Y键，在退出Klipper固件配置页面时，如果有提示，则点击Y键保存配置文件

手記

如果配置页面选项比较少，请先勾选[ ] Enable extra low-level configuration options，用于显示部分隐藏选项

以下是如何编译固件的介绍：

SSHに接続後、下記のコマンドを入力してEnterキーを押します：

cd ~/klipper && rm -rf ~/klipper/.config && rm -rf ~/klipper/out && make menuconfig

rm -rf ~/klipper/.config && rm -rf ~/klipper/outは以前のコンパイルデータとファームウェアを削除し、make menuconfigはファームウェアをコンパイルします。実行後、以下の画面が表示されるはずです。

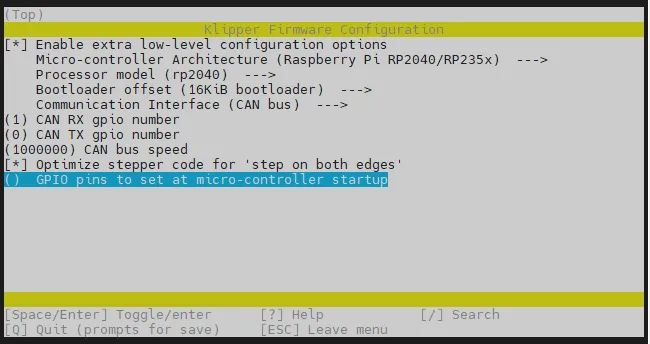

Enable extra low-level configuration optionsを選択してEnterキーを押します。
メニューのMicro-controller Architectureに入り、Raspberry Pi RP2040を選択してEnterキーを押します。
Bootloader offsetを選択し、16KiB bootloaderを選びます。

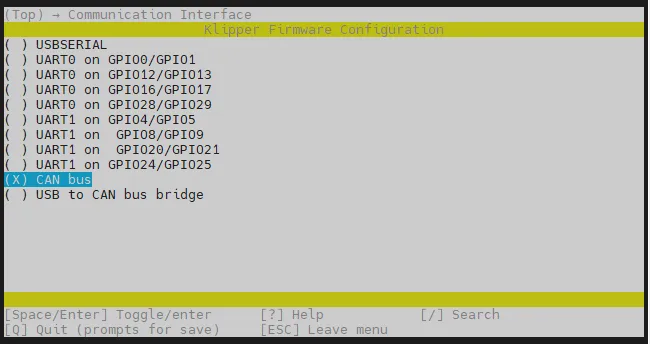

Communication interfaceを選択し、CAN busを選びます。
(4) CAN RX gpio numberを選択し、4を削除して1を入力します。
(5) CAN TX gpio numberを選択し、5を削除して0を入力します。

GPIOピンを選択してマイクロコントローラの起動時に設定、入力：!gpio5 注意！は大文字
Qキーを押し、Save configurationが表示されたら、Yキーを押す
これで設定が保存され、コマンドラインインターフェースに戻る
make -j4を入力してビルドを開始、少し時間がかかる
最後に下記の内容が出力されればビルド成功
```
Linking out/klipper.elf
Creating hex file out/klipper.bin
```

デバイスの検索

上位機が正常にネットワークに接続できることを確認し、下位機が上位機に接続するデータケーブルがデータ伝送機能を有していることを確認してください。
SSH接続で上位機に接続した後、lsusbと入力してエンターキーを押します。下の画像で囲まれた情報が表示されたら、次のステップに進めます。
- 何の情報もフィードバックされない場合は、上位機のシステムの問題です。こちらではどうすることもできません。正常なシステムに変更するか、上位機を交換する必要があります。
- lsusbコマンドがないというメッセージが表示された場合は、次のコマンドを実行してインストールできます
```
sudo apt-get install usbutils
```
1d50:6177は今回使用するデバイスに属します。OpenMoko, Inc. stm32f407xxの接尾語はある程度参考価値がありますが、判断根拠とはなりません。
- 一部の上位機はシステムの問題で、表示が不完全または表示されない可能性があります。
- lsusbコマンドを入力してデバイスが表示されるが、1d50:6177がない場合は、データケーブルを交換したり、マザーボードを上位機の他のUSBポートに接続してみてください。
もしあなたがこれまでに上記のステップを実行し、Klipperファームウェアの書き込みに成功し、マザーボードが正常に動作しており、ただKlipperファームウェアを更新する場合は、このページの右側のメニューバーの「ファームウェア更新」セクションを直接参照してください。

注意事項

1d50:6177がある場合にのみ次のステップに進めることができます。

ファームウェアの書き込み

ファームウェアを書き込む前に、XT30データケーブルでツールボードをUTOCまたはブリッジファームウェアをインストールしたメインボードに接続、下記は参考図
ディップスイッチが正しい位置にあるかどうか注意してください
CAN HとCAN Lが電源を切った状態でマルチメータで測定した抵抗が60Ω前後であることを確認してください、120Ωの場合は120Ωのディップスイッチを開き、40Ωの場合は閉じます

ヒント

IDの検索とファームウェアの更新は、プリント中に行わないことをお勧めします
同じマザーボードまたはツールボードのKatapultのCANファームウェアとKlipperのCANファームウェアはIDが完全に一致します

手記

ホストマシンのCANネットワークが設定されていることを確認してください
lsusb後、1d50:606fが表示された場合にのみ、以下のコマンドを使用してCAN IDを検索できます
ツールボードのCAN速度はホストマシンと一致させる必要があります。そうしないとIDを見つけることができず、焼き付けもできません

以下のコマンドを実行してCANBus UUIDをクエリします：
```
~/klippy-env/bin/python ~/klipper/scripts/canbus_query.py can0
```
- 入力後、以下のような状況が発生します：
  - 第一種：ブリッジファームウェアを刷ったマザーボードで、IDが1つ表示され、Application: Klipperと示される
  - 第二種：ブリッジファームウェアを刷ったマザーボードにファームウェアが必要なツールボードを組み合わせ、2つのIDが表示される
  - 第三種：UTOCを使ってファームウェアが必要なツールボードを組み合わせる
  - 注意：UTOCにはIDが表示されません
  - 第四種：IDが表示されない場合、通常はKlipperによって占有されているか、ホストマシンのCAN0速度が正しくないか、配線に異常がある場合です
- 通常、ファームウェアを焼き付ける必要があるツールボードがCANBOOT状態にある場合、Application: CanBootと表示され、対応するファームウェアのLEDが点滅します。このとき、Klipperファームウェアを焼き付ける必要があります。そうしないと接続できません！！！
- 注意：KlipperファームウェアでIDを設定ファイルに記入した場合、IDは表示されずKlipperによって占有されます。IDを遮断し、完全に電源を切って再起動する必要があります。
手記
- UUIDが見つからない場合、以下のドキュメントを参照してください
- CAN問題集
ファームウェアの焼き付け
- 以下のコマンドの241696050c56をUUID検索で見つけたUUIDに置き換えてください。-uの後には空白があります
```
python3 ~/klipper/lib/canboot/flash_can.py -u 241696050c56
```
- 以下の図のように、CAN Flash Successと表示されれば焼き付け成功です
ファームウェアを更新する場合は、ファームウェアをコンパイルしてから焼き付けコマンドを再実行するだけで更新できますが、IDが見つかるか、Klipperが接続されていることを確認してください
```
python3 ~/klipper/lib/canboot/flash_can.py -u  <MCU ID>
```
