メインボードIDの読み取りと確認

ヒント

訳注を変更せずにウェブページを開く際の翻訳を行わないでください

注意事項

訳注を変更せずにウェブページを開く際の翻訳を行わないでください

読み込み注意

訳注を変更せずにウェブページを開く際の翻訳を行わないでください

  • 配線が正しい位置にあることを確認してください
  • CAN HとCAN Lの抵抗値が60Ω付近であることを確認してください。もしそれが120Ωなら120Ωジャンパーキャップを挿入し、40Ω付近ならジャンパーキャップを挿入しないでください
  • ファームウェアの書き込み前にXT30データケーブルを使用してツールボードをUTOCまたはブリッジファームウェアがインストールされたメインボードに接続します。以下は参照配線図です
  • 配線が正しい位置にあることを確認してください

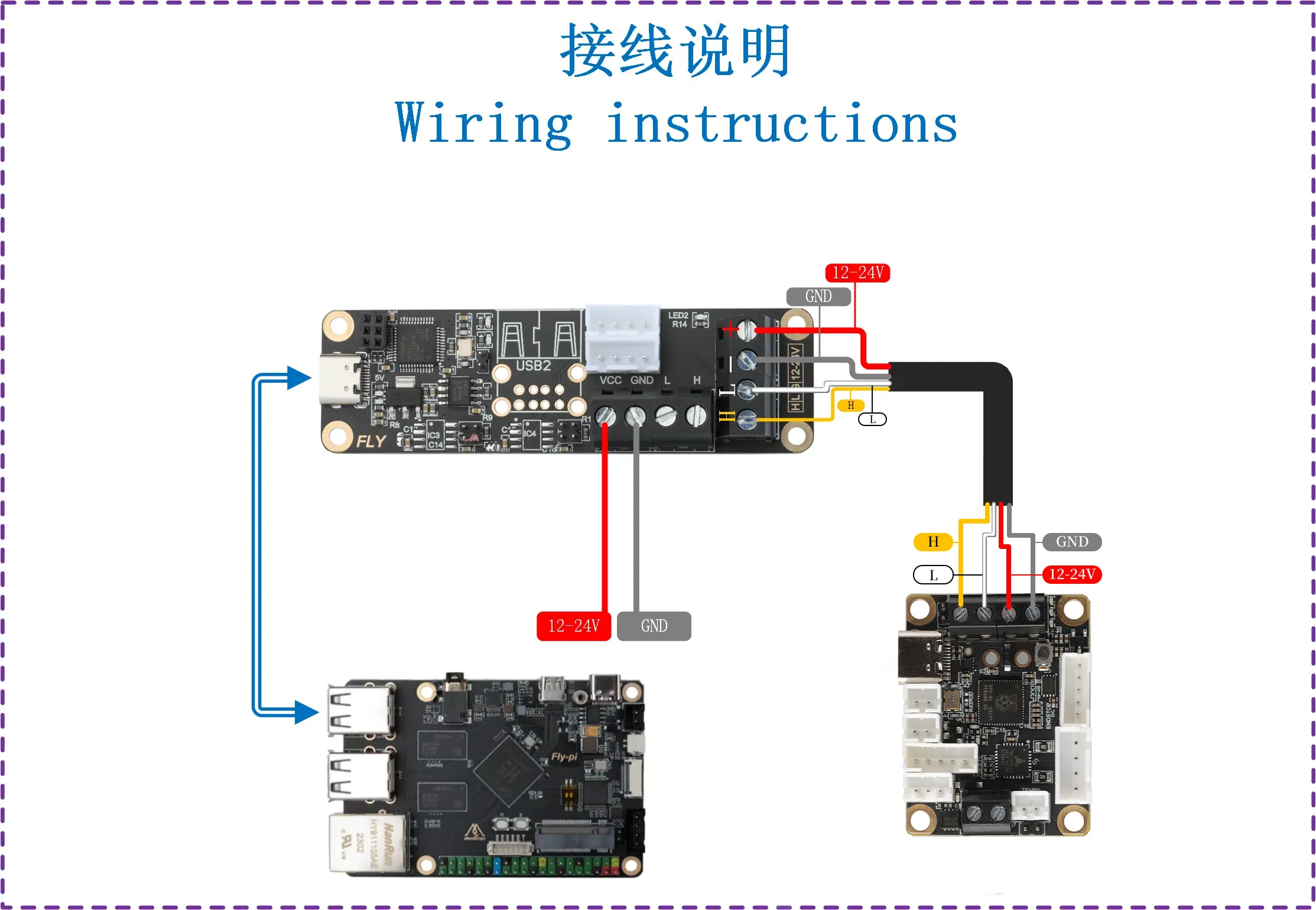

KFインターフェースの図​

XT30インターフェースの図​

  • CAN HとCAN Lの抵抗値が60Ω付近であることを確認してください。もしそれが120Ωなら120Ωジャンパーキャップを挿入し、40Ω付近ならジャンパーキャップを挿入しないでください

    CAN設定とID検索​

    • もしCANを使用する必要がある場合は、あなたの上位機にCAN設定がされていることを確認してください
    誤解の危険性

    マザーボードが上位機に接続された状態で次の操作を行うことを確認してください

    手記

    上位機のcanネットワーク、ブリッジマザーボードのCANレート、CANツールボードのレートが完全に一致していることを確認してください

    設備を検索する前に注意すること​

    • CAN IDを検索する前に、まずSSHに接続するしてください
    • ネットワークからSSHにログインしていることを確認してください。シリアルポートからのログインは避けてください
    • UTOCが接続されているか、またはCANブリッジファームウェアが焼かれたマザーボードが接続されていることを確認し、上位機に接続されているデータ線がデータ転送機能を持っていることを確認してください

    設備を検索する​

    • あなたがすでに正常に上位機にログインした場合、lsusbコマンドを入力してデバイスを検索できます。以下のいずれかの状況になります
      • lsusbコマンドを入力するとlsコマンドが見つからないと表示される場合、以下のコマンドを入力してインストールできます
        sudo apt-get install usbutils
      • lsusbコマンドを入力しても何も反応がない場合、これはシステムの問題です。ここでは対処できません。システムを変更するか、正常なシステムを使用してください
      • 下記の画像にある情報が出力されます。これは参照用です。あなたが1d50:606fが表示されることだけを確認すればよいです
    • 1d50:606fは今回使用する予定のデバイスに該当します。後のヒントは無視してください。システムの問題により、完全に表示されないか、全く表示されないことがあります
    • 複数の1d50:606fがある場合、一つを除外することをお勧めします。それ以外の場合、後続の焼成とファームウェア接続に影響を与える可能性があります。例えばFLY MINI PADの場合、オンボードUTOCを使用することをお勧めします。他のCANブリッジデバイスは使用しないでください
    • ない場合は、データ線が適切に接続されているか、ファームウェアが正しいかどうかを確認してください。
    注意事項

    1d50:606fがある場合のみCAN IDを検索することができます

    CAN IDを検索する​

    • ID検索を行うには、以下のコマンドを入力してください
    ~/klippy-env/bin/python ~/klipper/scripts/canbus_query.py can0
    • IDが表示され、最後のApplication:にKlipperと表示される場合、このIDはそのまま使用できます
    • IDが表示され、最後のApplication:にCANBOOTまたはKatapultと表示される場合、ファームウェアを焼くことで使用可能になります

    CAN問題のまとめ​

    誤解の危険性
    • CAN IDが見つからない場合、下記のドキュメントを参照してください
    • CAN問題のまとめ

    CANのIDを設定ファイルに記載する​

    • プリンターのWebインターフェースを開き、左側のメニューにある構成オプションから、fluiddの場合：{…} ；mainsailの場合：機器 をクリックして、printer.cfgを見つけます

    • 検索したUUIDをコピーし、printer.cfg設定ファイルの[mcu]セクションのcanbus_uuid: に記載します。保存して再起動すると、マザーボードに接続できます。Klipperがファームウェアの更新が必要である、ADCエラーなどのメッセージを表示した場合、Klipperはすでにマザーボードに接続しています

      危ない

      注意：ドキュメントで示されるすべてのIDは例示的なものであり、実際の各マザーボードのIDは異なります。実際の取得したIDに基づいて修正してください。
