接続ホストマシンSSH

危ない

• このドキュメントはFLYホストマシンでのみ適用可能です。
• ファームウェアのコンパイルと書き込みを行う場合は、シリアル接続のチュートリアルではなくネットワーク接続のチュートリアルをご覧ください。

• シリアルポートまたはWIFIを使用してデバイスに接続できます。
• 事前にMobaXterm_PersonalまたはSSHターミナルツールを準備してください。
• SDカードまたはM2WEに対応するホストマシンのシステムが書き込まれていることを確認してください。
• ホストマシンが正常に起動できない場合は、ドライバ、リミットスイッチ、ファンなどの周辺機器を取り外してください！！！
• ファームウェアのコンパイルを効率的に行うために、ネットワーク経由でSSHに接続してください！！
• ファームウェアのコンパイルが必要な場合は、「WIFIまたは有線でホストマシンに接続する方法」のチュートリアルをご覧ください。

システムカードのインストール

• システムカードに正しいシステムが書き込まれていることを確認する必要があります。そうでなければ起動できません。

M2WEをPIに取り付ける図

TFカードをPIに取り付ける図

電源供給

• USB Type-cケーブルを使用してFLYのホストマシンとコンピュータを接続します。
• USB Type-Cケーブルがデータ転送機能を持っていることを確認してください！
• システム起動後、LEDが速く点滅します！！
• 点滅はシステムが起動したことを示します。


Fly-FAST SSH接続チュートリアル

シリアル接続

シリアル接続を使用してホストコンピュータにSSH接続する

• メインボードがコンピュータに正しく接続されている場合、デバイスマネージャーを開くとCH340のポートが表示されます。

• MobaXtermを開き、以下の設定を行います。ポートは前述のデバイスマネージャーで確認したポートを選択してください。

• すべてが正常であれば起動画面が表示されます。
• 数分待つと、下図のように画面が何も表示しない場合があります。その場合は数回Enterキーを押してください。

下図のように何分か待っても画面に何も表示されない場合は、Enterキーを数回押してください

• FASTシステムの場合、ユーザー名とパスワードを入力する必要があります。パスワードは非表示です。

• FlyOS-FASTのデフォルトユーザー名はroot、デフォルトパスワードはmellowです。

• Enterを押すと下図のような内容が表示されます

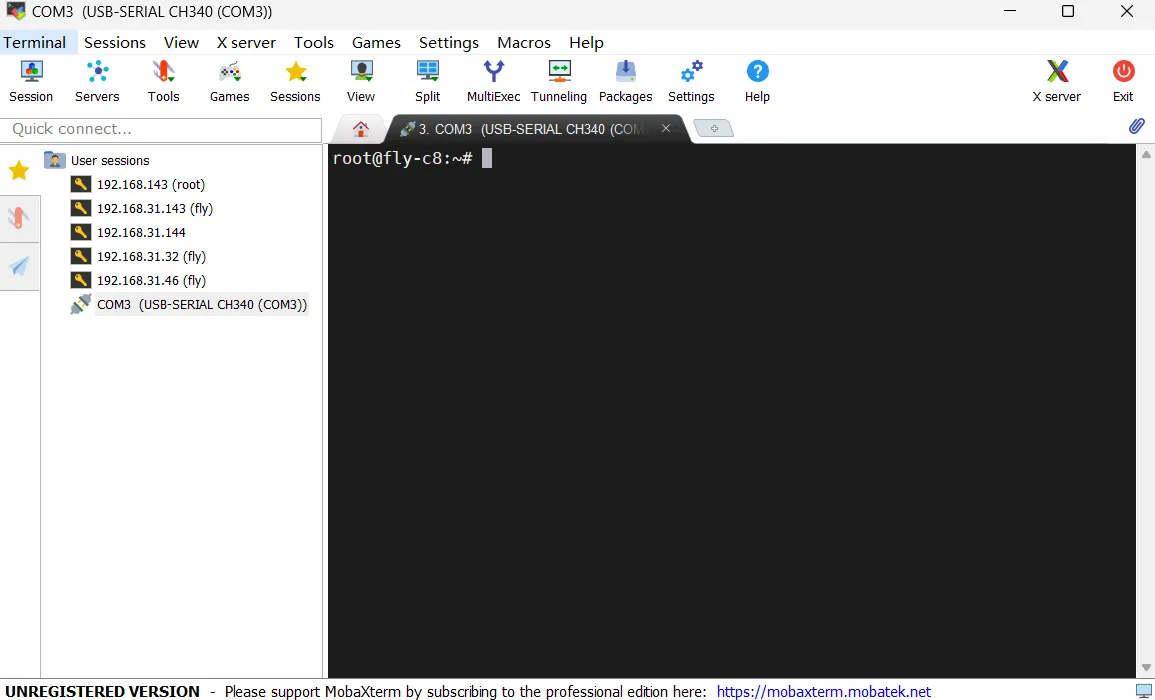

• ログイン後の画面は以下のようになります。



• デバイスのIPアドレスを確認するには、LANケーブルを接続するかWi-Fiに接続する必要があります。 Wi-Fi接続

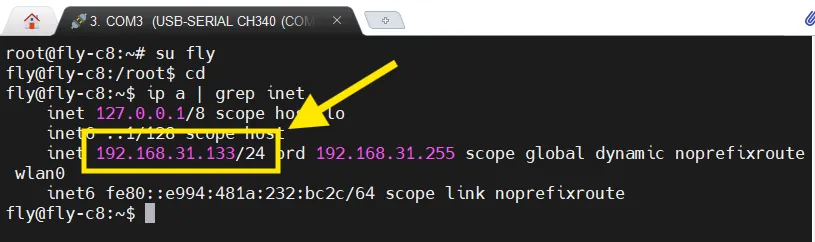

• IPアドレスを確認するには、SSHで以下のコマンドを入力してEnterキーを押してください。返された内容から、ルーターと同じセグメントのIPアドレスを見つけてアクセスしてください。

  ip a | grep inet

• システム設定でWi-Fiを設定していない場合はIPアドレスが表示されません。

ネットワーク接続

ネットワークIPを使用してホストコンピュータにSSH接続する

• ホストコンピュータが接続されているルーターの管理画面にログインしてください。ホストコンピュータのIPアドレスを把握している場合は不要です。
• ホストコンピュータのユーザー名とパスワードを必ず確認してください
• FlyOS-FASTのデフォルトユーザー名はroot、デフォルトパスワードはmellowです。
• メインボードが起動し、ネットワークに接続済みの場合、以下の方法でSSHに接続できます。
• MobaXtermを開き、以下の設定を行います。IPアドレスは前述で確認したもの、またはルーターの管理画面で確認してください。

注意：ここで第4ステップで入力するユーザー名はホストコンピュータのユーザー名です

• 初回接続時にこのウィンドウが表示されるので、Acceptをクリックしてください。

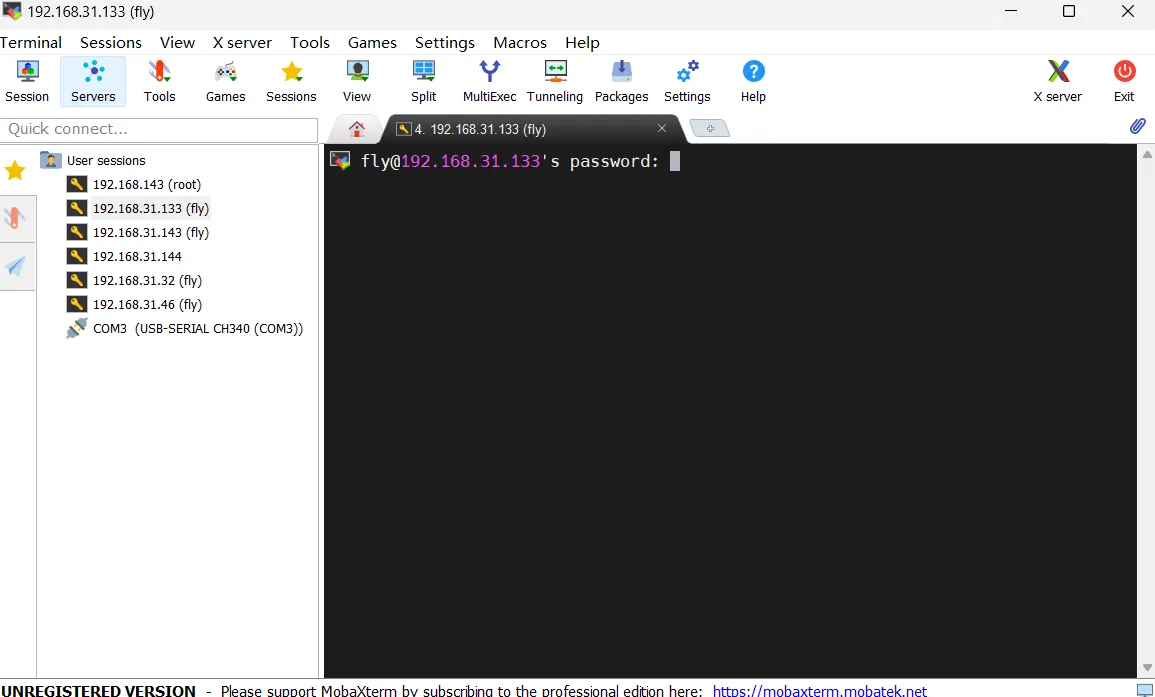

• パスワードの入力を求められるので、ホストコンピュータのパスワードを入力しEnterキーを押します。

注意：ここで入力するパスワードは非表示です。入力後はそのままEnterキーを押してください

• FLY-FASTシステムの場合、ユーザー名は:root、パスワードは：mellowです。

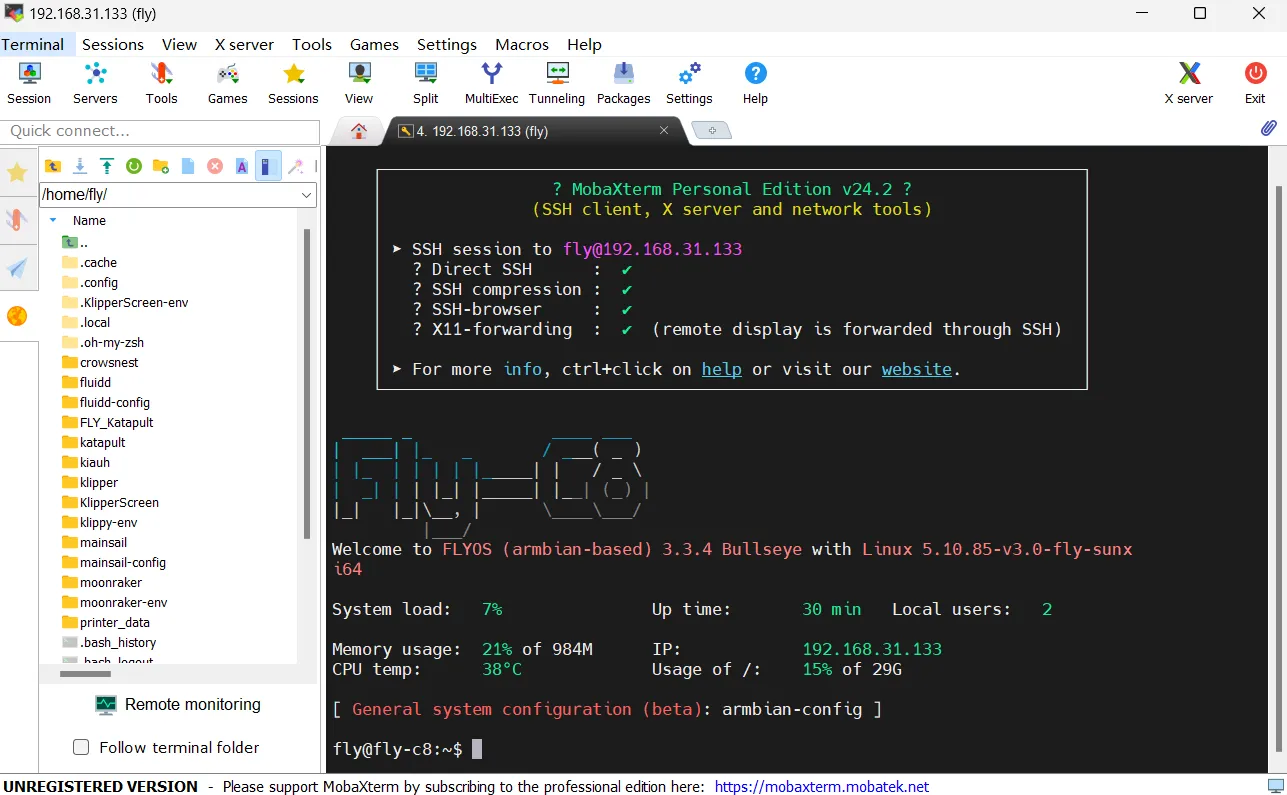

• ログイン成功
