RS232ツールボードの配線および設定方法

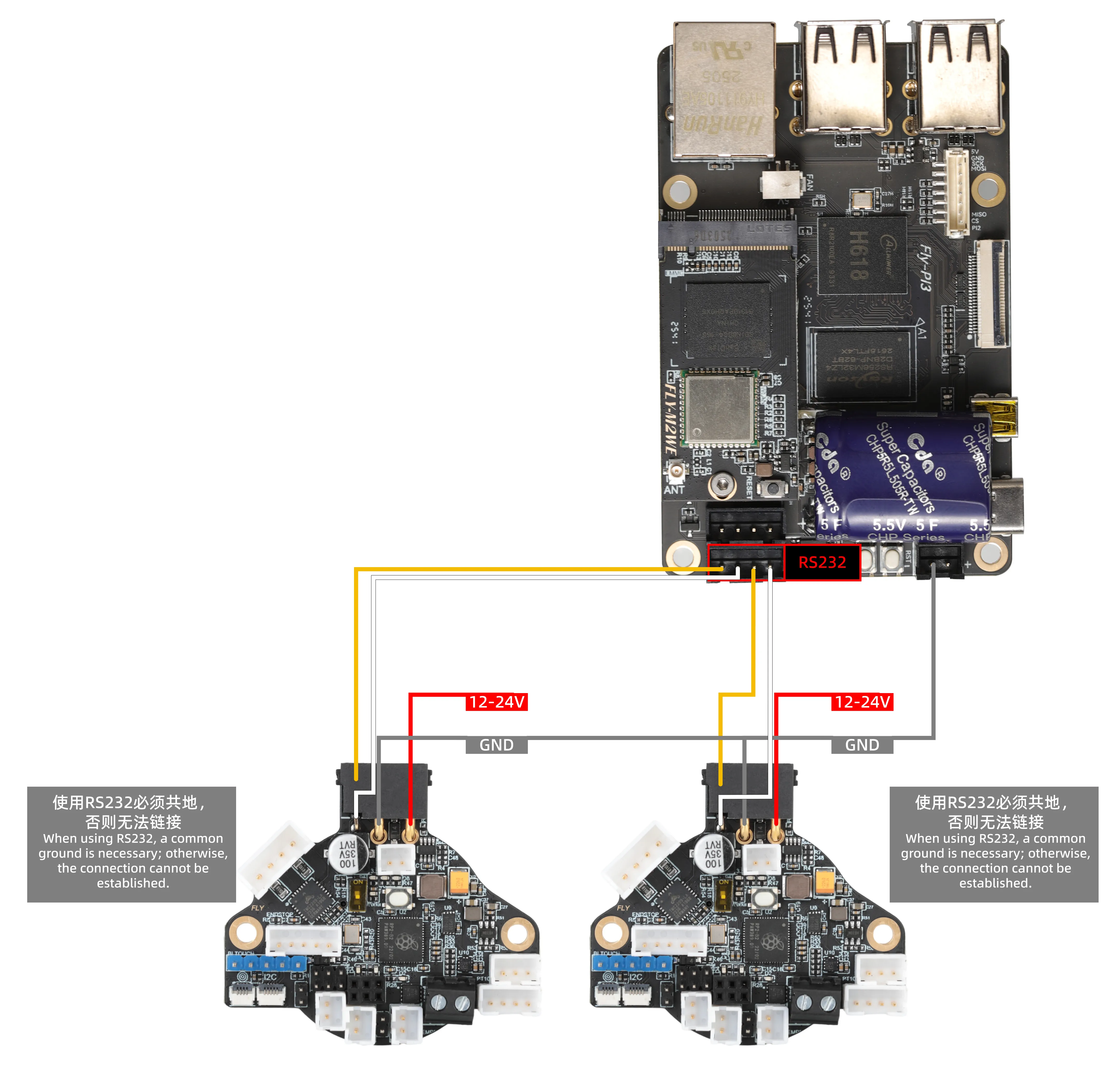

• RS232参考配線

インターフェース設定説明

注意事項

重要な準備

1. ファームウェアの要件:
   ツールボードにはRS232ファームウェアを必ず書き込む必要があります。そうでない場合、通信できません。
2. アースの共通化:
   ⚠️ ツールボードを接続する前には、C8Pと同一の電源を使用していること、またはツールボードとマザーボードのGNDを接続して(24V/12Vの電源を共用すれば実現できます)、共通アースを確保する必要があります。
3. インターフェースの特性:
   • 2つのRS232インターフェースは独立して同時に使用できます。
   • Klipperのserial:パラメータはハードウェア固定で変更不可です。

配線仕様

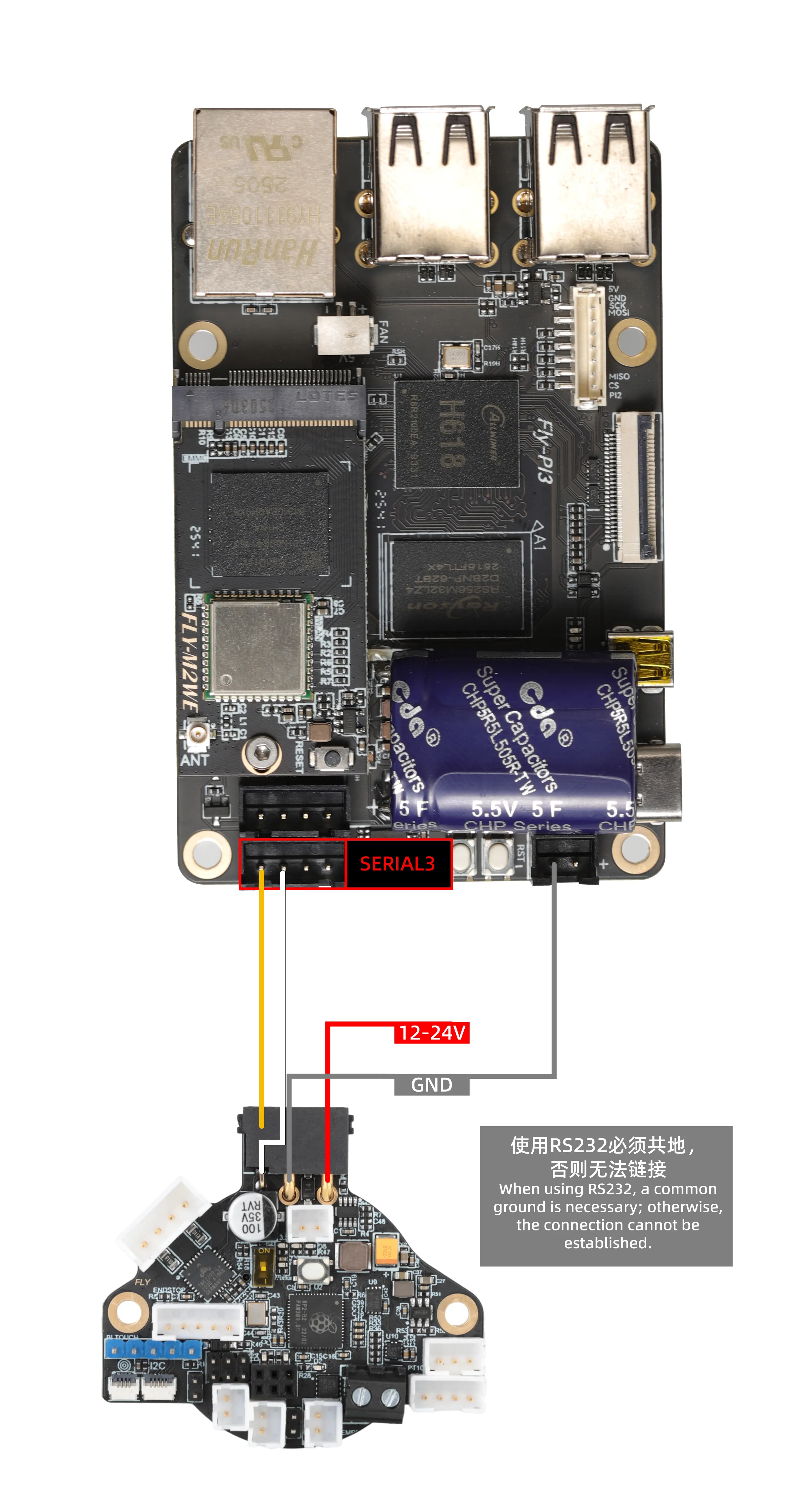

左側のインターフェース (SERIAL3) の配線方法

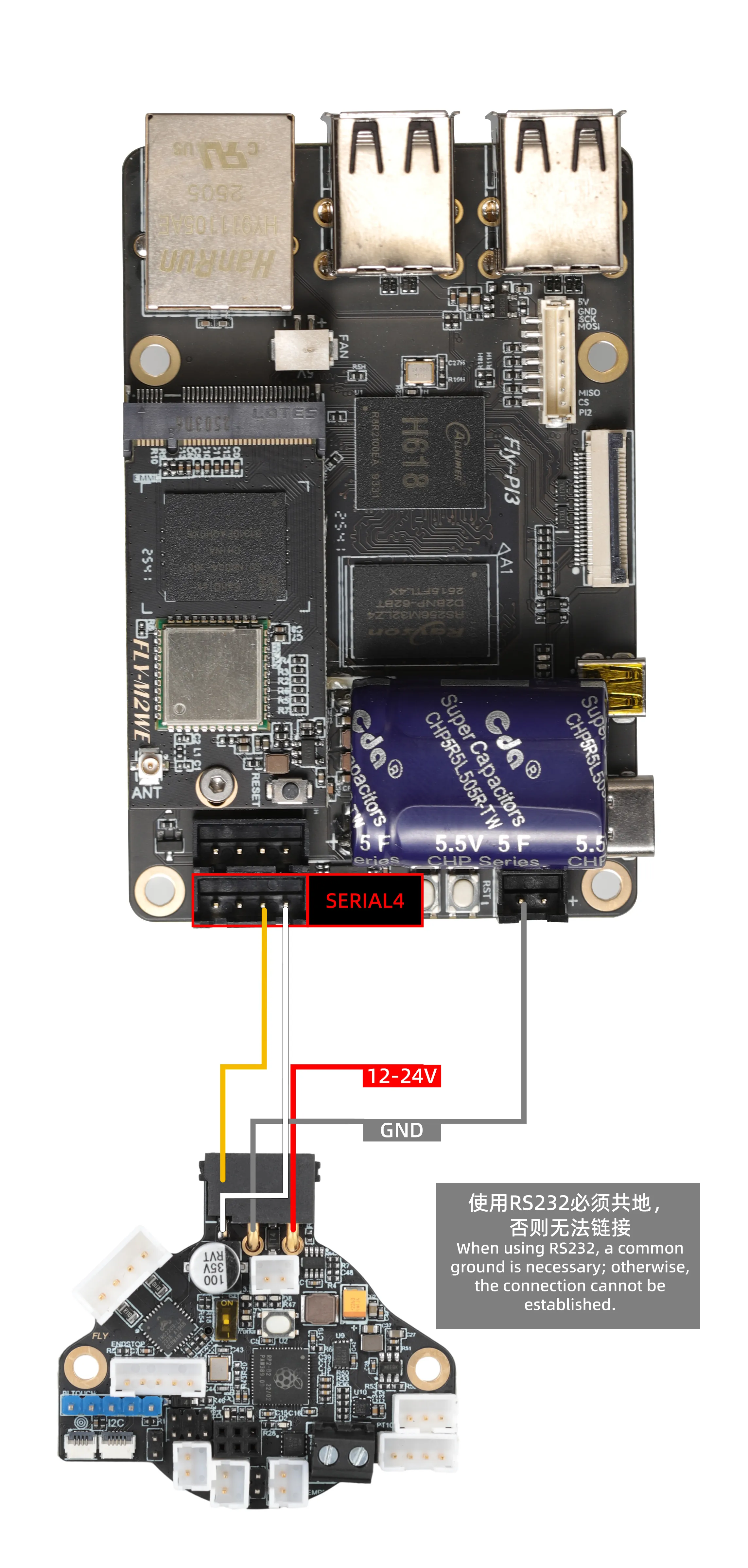

右側のインターフェース (SERIAL4) の配線方法

左側のインターフェース (SERIAL3)

設定手順

1. printer.cfgを編集

   [mcu Laser]
   serial: /dev/serial3  # 左側インターフェース固定デバイスノード
   baud: 250000
   restart_method: command

2. 主要な設定の説明
   • [mcu Laser] のLaserは任意に変更可能です。
   • /dev/serial3 は左側インターフェース専用ノードであり、変更不可です。

右側のインターフェース (UART4)

設定手順

1. printer.cfgを編集

   [mcu ToolBoard]
   serial: /dev/serial4  # 右側インターフェース固定デバイスノード
   baud: 250000
   restart_method: command

2. 主要な設定の説明
   • [mcu ToolBoard] のToolBoardは任意に変更可能です。
   • /dev/serial4 は右側インターフェース専用ノードであり、変更不可です。

設定ID

1. ブラウザを開き、アドレス欄にホストコンピュータのIPアドレスを入力します。たとえばホストコンピュータのIPが192.168.101.179の場合、直接入力してEnterキーを押してください。

2. ホストコンピュータのWEBインターフェースを開き、左側のサイドバーにある設定メニューから以下を探します:

fluiddの場合は {…} です。クリックすると printer.cfg が見つかります。

mainsailの場合は マシン です。クリックすると printer.cfg が見つかります。

3. 対応するIDを記入します。

2. 設定の適用

   • 設定コードを対応する領域に貼り付けた後、
   • 右上にある SAVE & RESTART をクリックしてください。

3. Klipperが ADC out of range と表示するのは正常な現象です。ヒートベッドとサーミスタをマザーボードに接続し、ホットエンドとヒートベッドのサーミスタピンを正しく設定した後、保存して再起動してください。
