ディスプレイ配線と設定

ディスプレイ配線

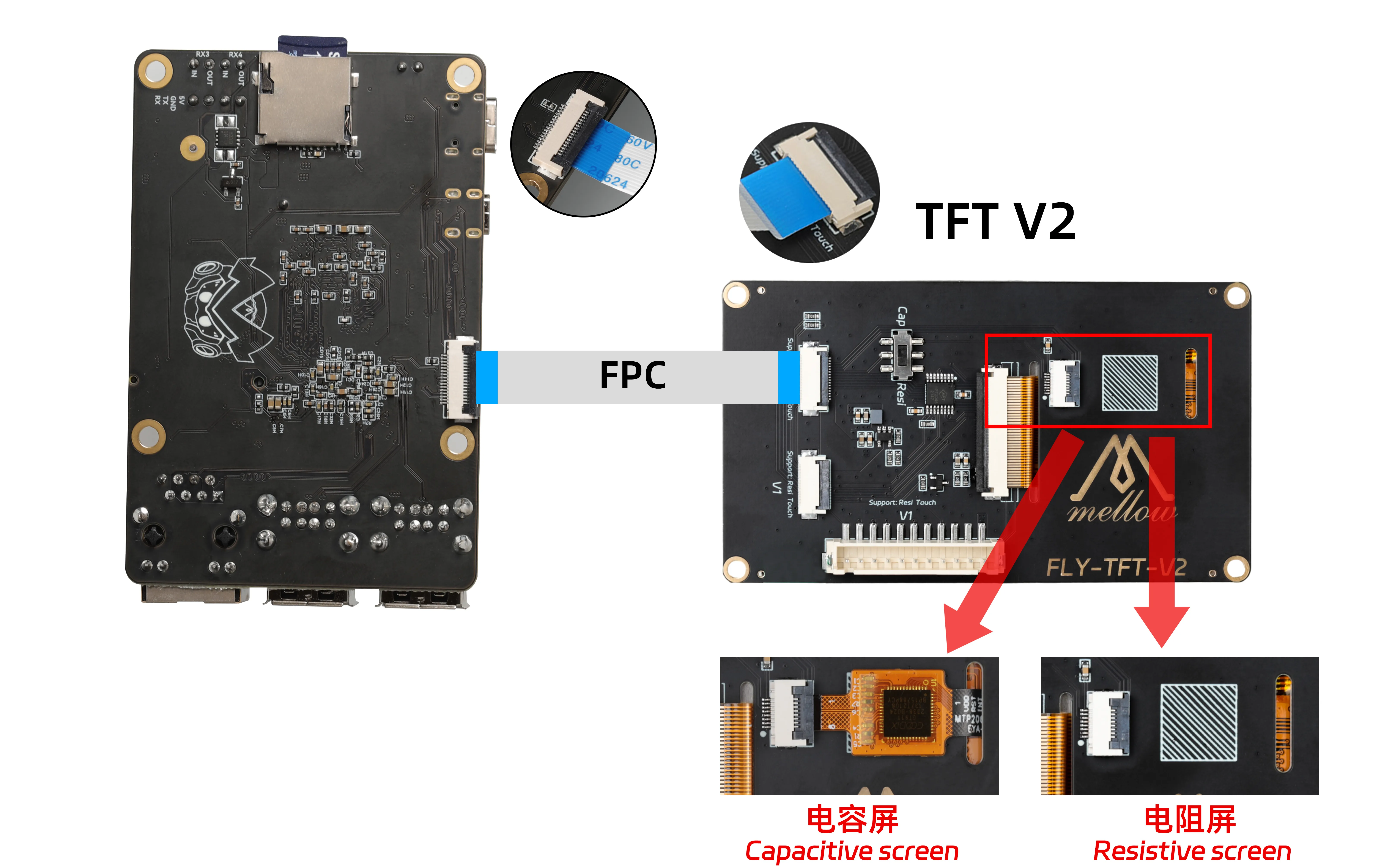

TFT-V2ディスプレイ配線

TFT抵抗膜式ディスプレイ配線

ヒント

• TFTディスプレイのパッケージには2本のFPCフラットケーブルが同梱されています。1つは14P(狭い)、もう1つは16P(広い)です。
• TFTディスプレイには16P(広い)のみを使用してください!!!
• 抵抗膜式ディスプレイは、ディスプレイ裏面のスイッチをResiに設定しないとタッチ操作ができません。
• 静電容量式ディスプレイは、ディスプレイ裏面のスイッチをCapに設定しないとタッチ操作ができません。

1. FLY-Pi V3 TFT抵抗膜式ディスプレイ配線

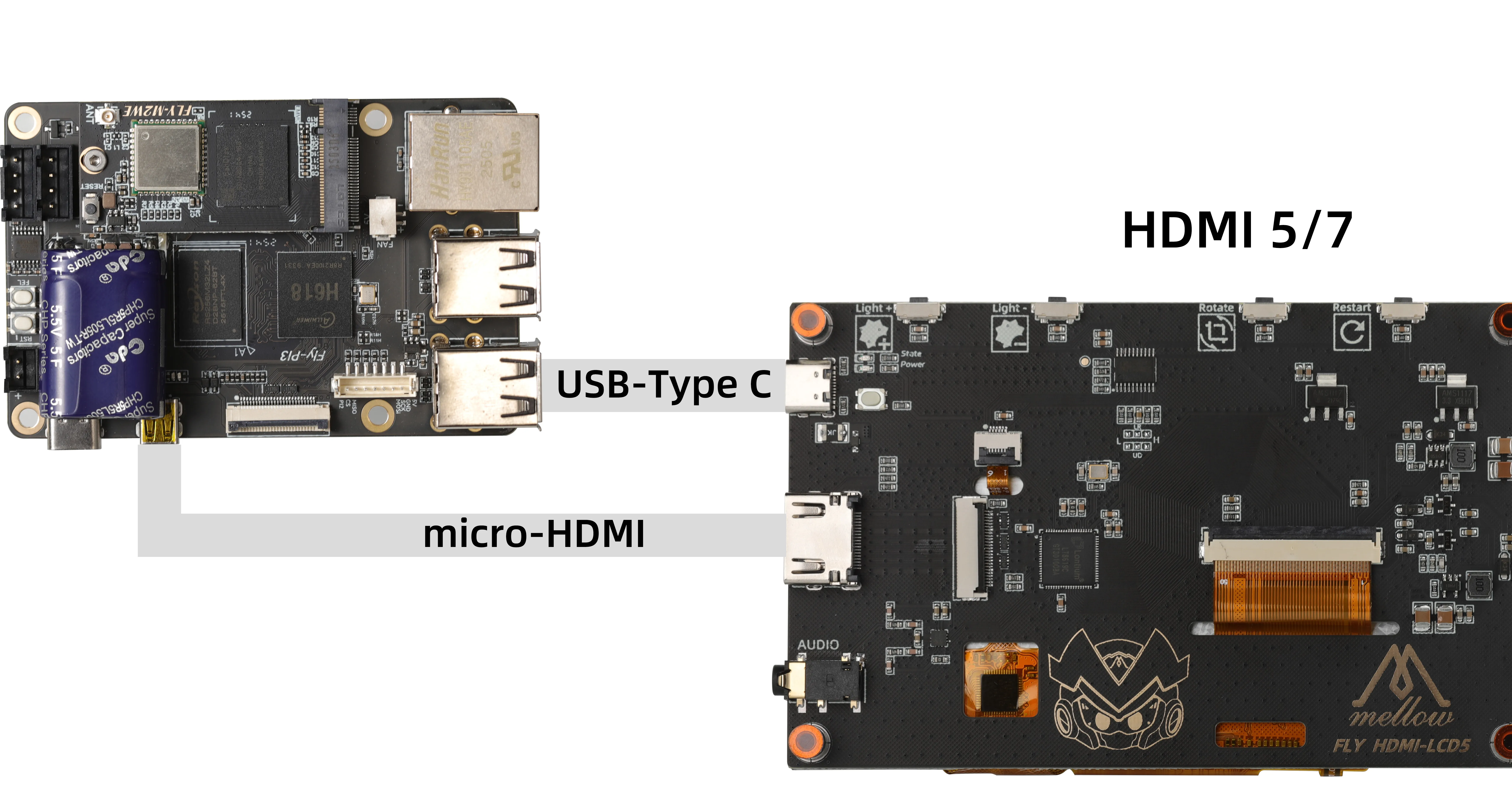

HDMI配線

HDMI配線

1. FLY-HDMI-LCD5ディスプレイ配線

配線方法1

配線方法2

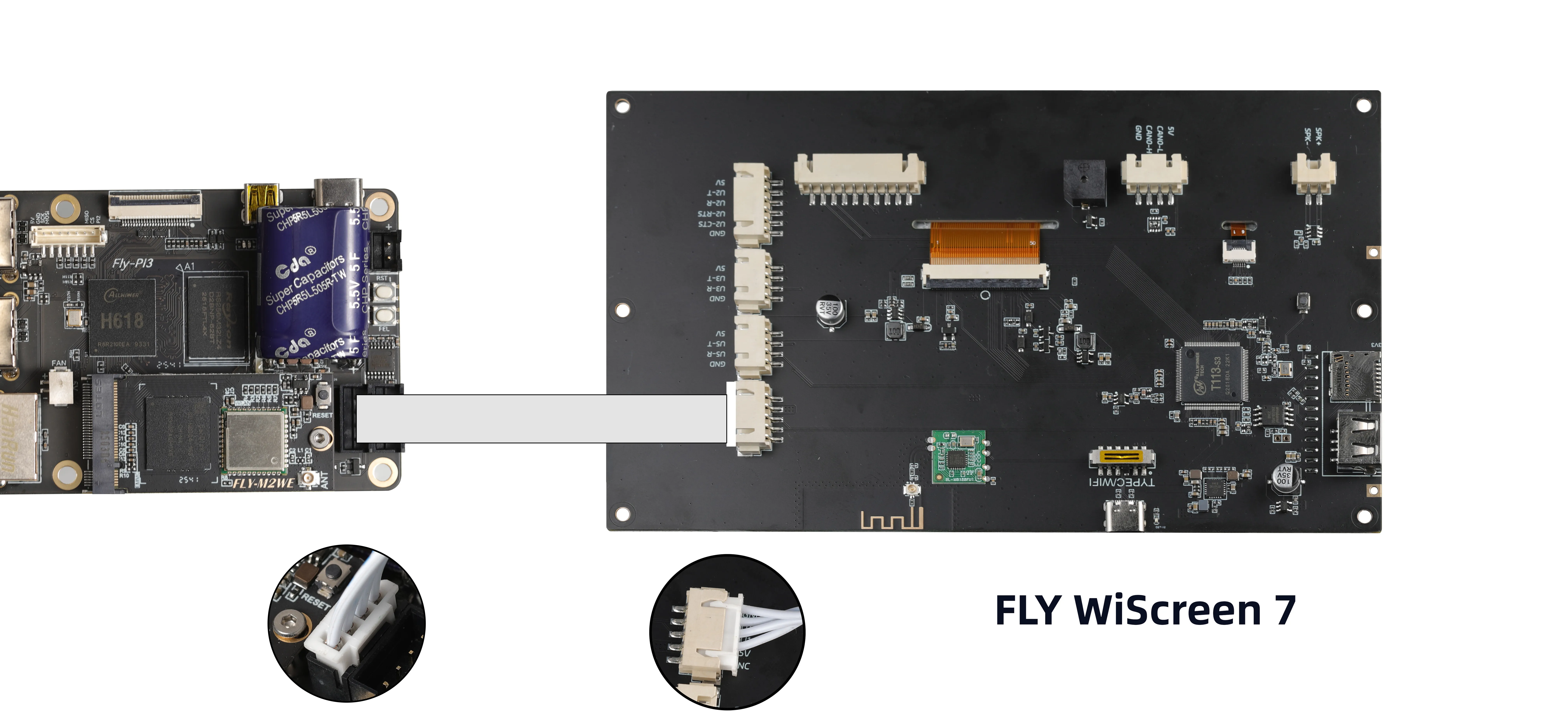

シリアルディスプレイ配線

シリアルディスプレイ配線

ディスプレイ設定

FLYOS-FASTシステム - ディスプレイ設定

FLYOS-FASTシステム - ディスプレイ設定

1. ブラウザでデバイスのIPアドレスを開きます。例: http://192.168.6.110/

fluiddでは以下の図のように表示されます: 非表示のファイルとフォルダのフィルターを解除してください。

mainsailでは以下の図のように表示されます: 隠しファイルを表示するをチェックしてください。

2. これで.flyos-configフォルダが見えるようになります。このフォルダ内にはsys-config.confファイルがあります。

3. sys-config.confファイルを開き、必要な設定項目を変更して保存 -> 閉じるしてください。

TFT抵抗膜式ディスプレイ設定方法

• screen=の後ろをfly-tft-v2-rに変更する必要があります。
• klipper_screen=0をklipper_screen=1に変更する必要があります。
• 以下に変更後の例を示します。

screen=fly-tft-v2-r

• および

klipper_screen=1

TFT静電容量式ディスプレイ設定方法

• screen=の後ろをfly-tft-v2-cに変更する必要があります。
• klipper_screen=0をklipper_screen=1に変更する必要があります。
• 以下に変更後の例を示します。

screen=fly-tft-v2-c

• および

klipper_screen=1

HDMIディスプレイ設定方法

• screen=の後ろをhdmiに変更する必要があります。
• klipper_screen=0をklipper_screen=1に変更する必要があります。
• 以下に変更後の例を示します。

screen=hdmi

• および

klipper_screen=1

シリアルディスプレイ設定方法

• moon2uartの後の0を1に変更する必要があります。
• klipper_screen=1をklipper_screen=0に変更する必要があります。
• 以下に変更後の例を示します。

moon2uart=1
