接続上位機SSH

危ない

• このドキュメントはFLY上位機にのみ適用されます
• ファームウェアのコンパイルおよび書き込みを行う場合は、シリアル接続チュートリアルではなくネットワーク接続チュートリアルをご覧ください

• シリアルポートまたはWIFIを使用してデバイスに接続できます
• 事前にMobaXterm_PersonalまたはSSHターミナルツールを準備してください
• SDカードまたはM2WEに対応する上位機のシステムが書き込まれていることを確認してください
• 上位機が正常に起動しない場合はドライバ、リミットスイッチ、ファンなどの周辺機器を取り外してください!!!
• 最後にネットワーク経由でSSHに接続し、ファームウェアのコンパイルが容易になるようにしてください!!
• ファームウェアのコンパイルが必要な場合は、WIFIまたはLANケーブルで上位機に接続するチュートリアルをご覧ください

システムカードの取り付け

• システムカードに正しいシステムが書き込まれていることを確認してください。さもなくば起動できません

PI-V2へのM2WE取り付け図

PI-V2へのTFカード取り付け図

電源供給

• FLYの上位機とPCをUSB Type-cケーブルで接続してください
• USB Type-Cケーブルはデータ転送機能があることを確認してください!
• システム起動後、LEDが速く点滅します!!
• 点滅している場合、システムが起動したことを示します


Fly-FAST SSH接続チュートリアル

シリアル接続

シリアル接続を使用してホストコンピュータにSSH接続する

• マザーボードがコンピュータに正しく接続されている場合、デバイスマネージャーを開くとCH340のポートが表示されます。

• MobaXtermを開き、以下の設定を行い、先ほどデバイスマネージャーで確認したポートを選択してください。

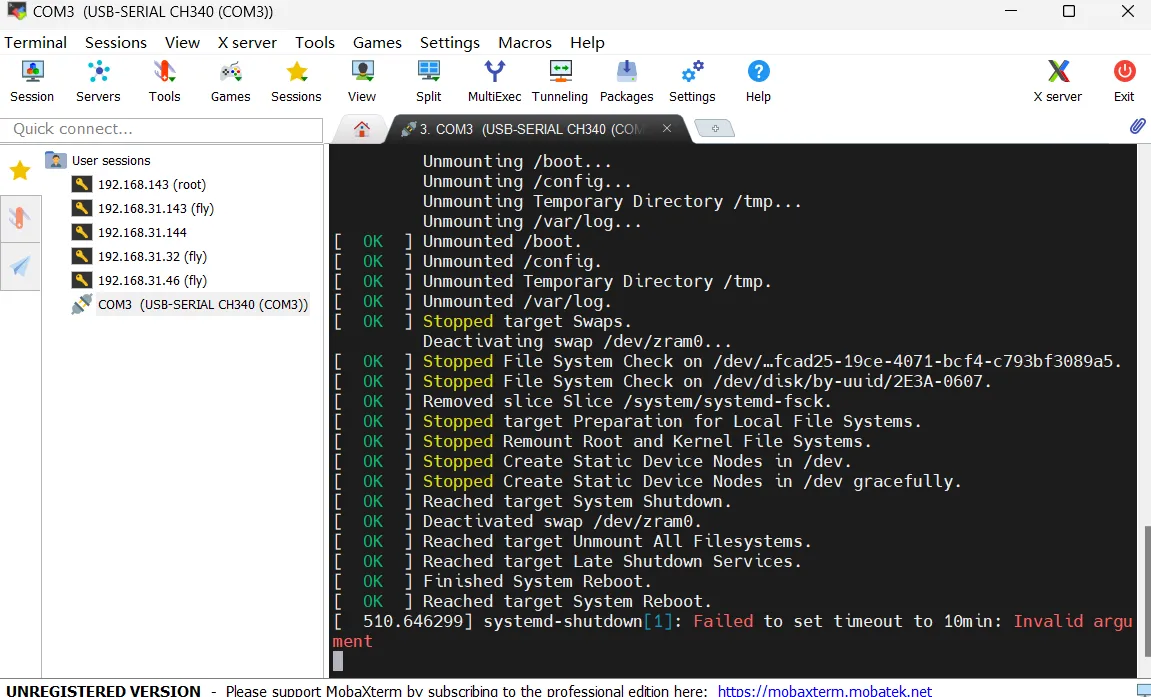

• すべてが正常であれば起動画面が表示されます。

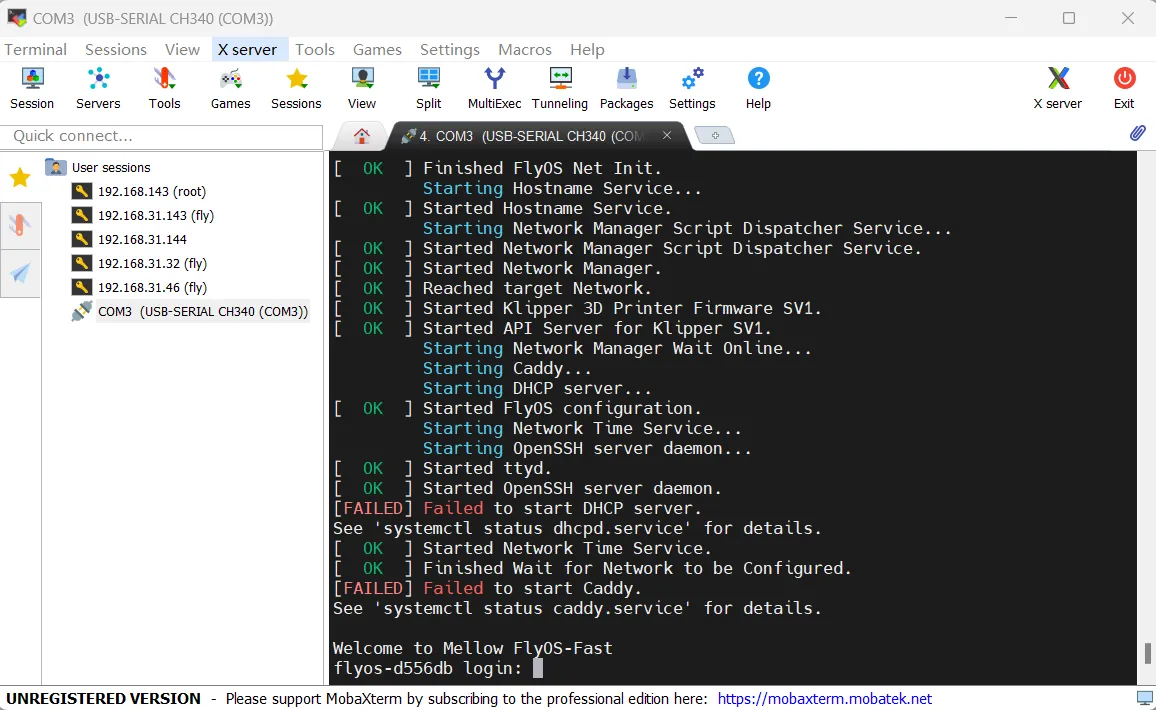

• 数分待つと、以下の画面が表示されれば起動完了です。

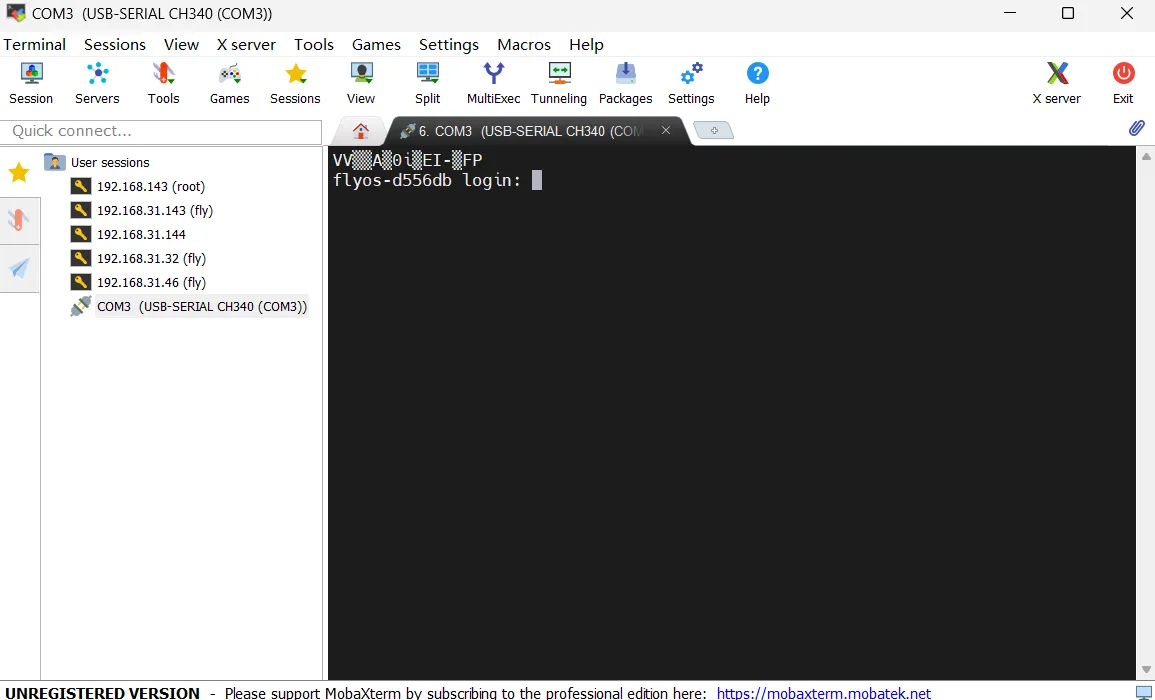

数分待っても下図のように画面が何も表示されない場合は、数回Enterキーを押してください。

• FASTシステムの場合はユーザー名とパスワードを入力する必要があります。パスワードは非表示です。

• FlyOS-FASTのデフォルトユーザー名はroot、デフォルトパスワードはmellowです。

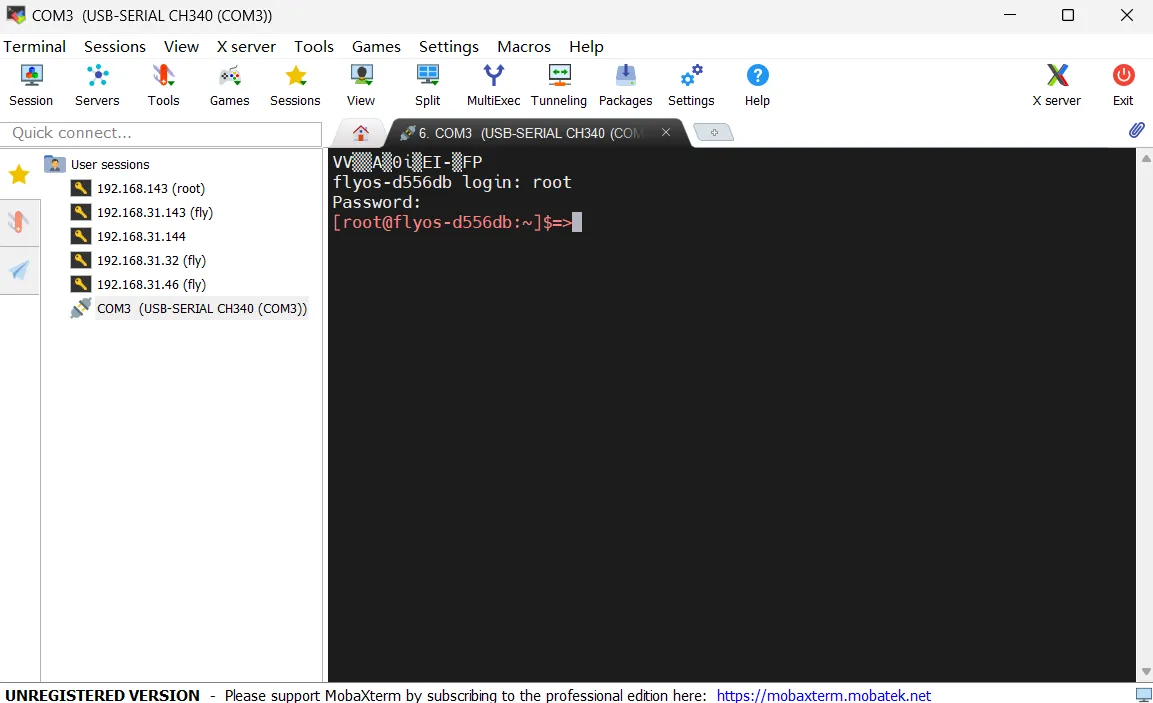

• Enterを押すと以下の画面が表示されます。



ヒント

• 下記の画面が表示されればログイン成功です。
• FASTシステムはV1.3.0バージョン以降で下記のデザインが更新されています。

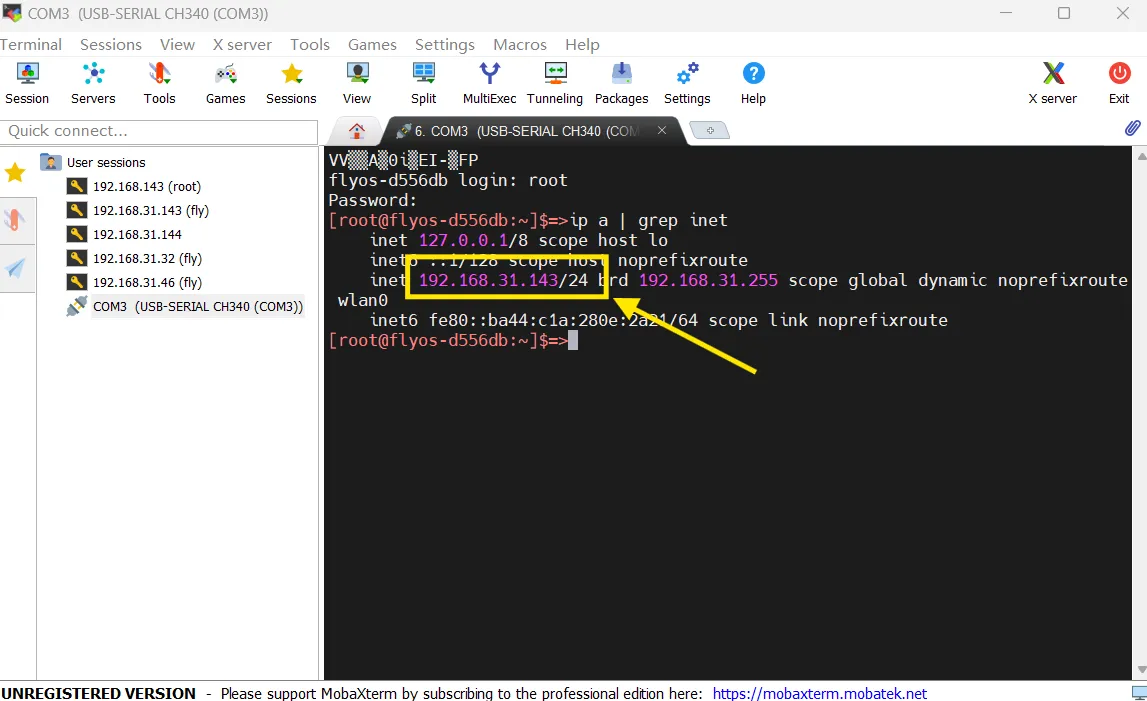

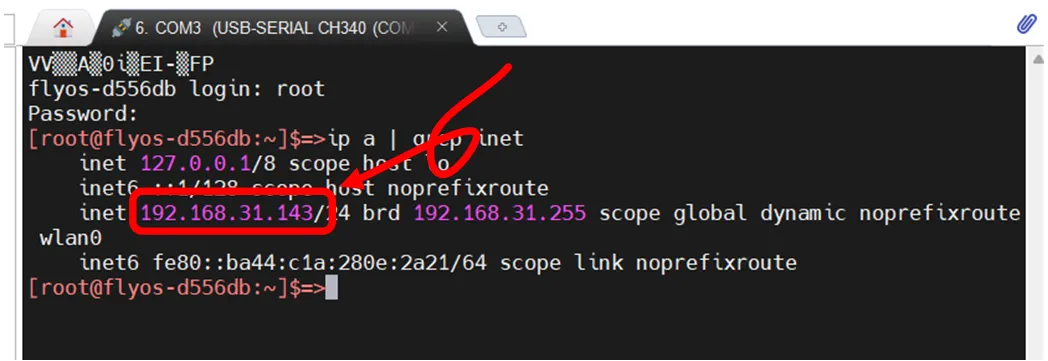

• デバイスのIPアドレスを確認するには、有線LANまたはWi-Fiに接続する必要があります。 Wi-Fi接続

ネットワーク接続

ネットワークIPを使用してホストコンピュータにSSH接続する

• 上位機が接続されているルータの管理画面にログインしてください。上位機のIPアドレスを把握している場合はその必要はありません。
• 上位機のユーザー名とパスワードを正しく認識していることを確認してください。
• FlyOS-FASTのデフォルトユーザー名はroot、デフォルトパスワードはmellowです。
• マザーボードが起動し、ネットワークに接続済みの場合、以下の方法でSSHに接続できます。

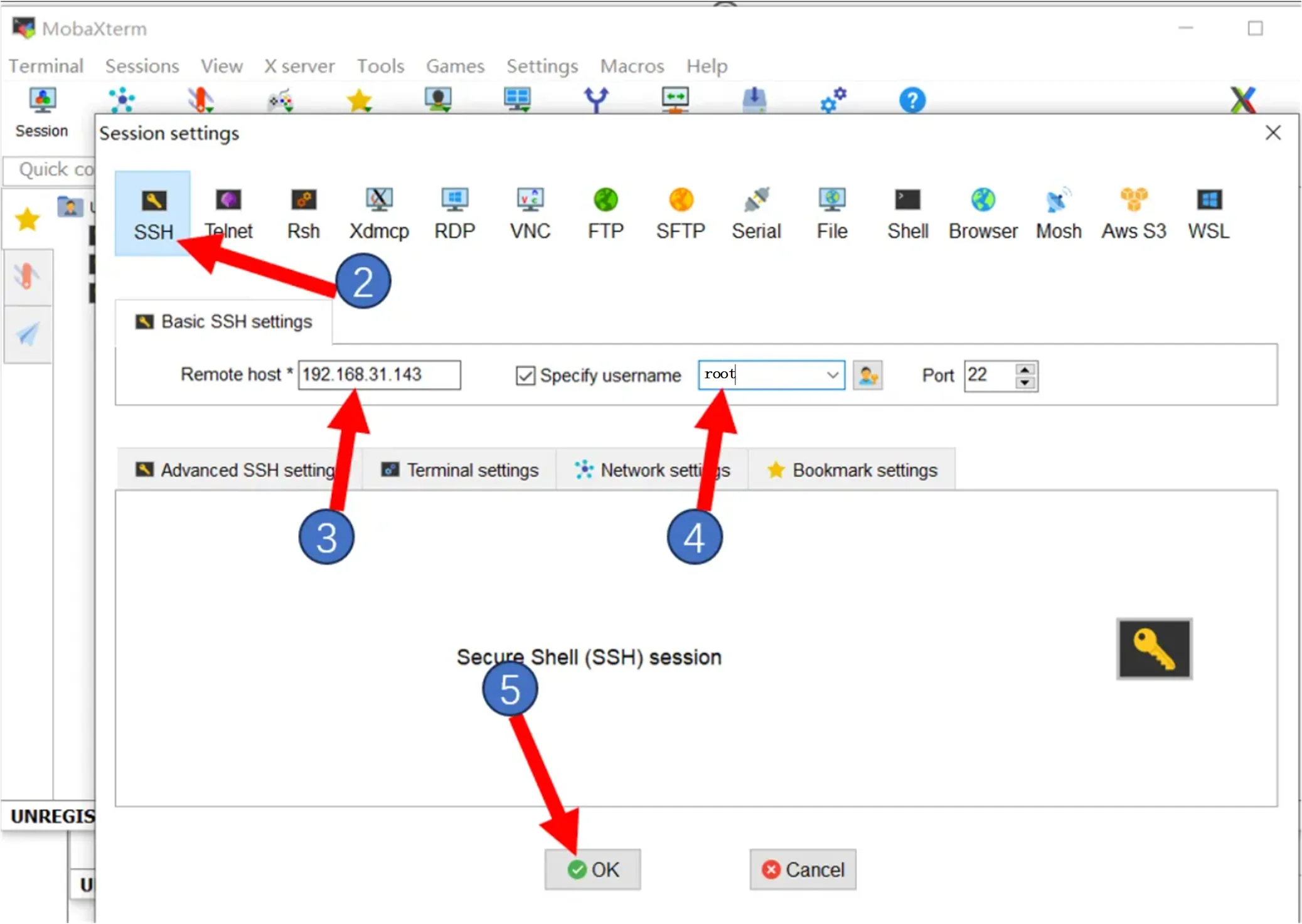

• MobaXtermを開き、以下の設定を行います。IPアドレスは事前に確認したもの、またはルータの管理画面で確認してください。

注意:ここでのステップ4ではホストコンピュータのユーザー名を入力します。

• 初回接続時はこのウィンドウがポップアップします。Acceptをクリックしてください。

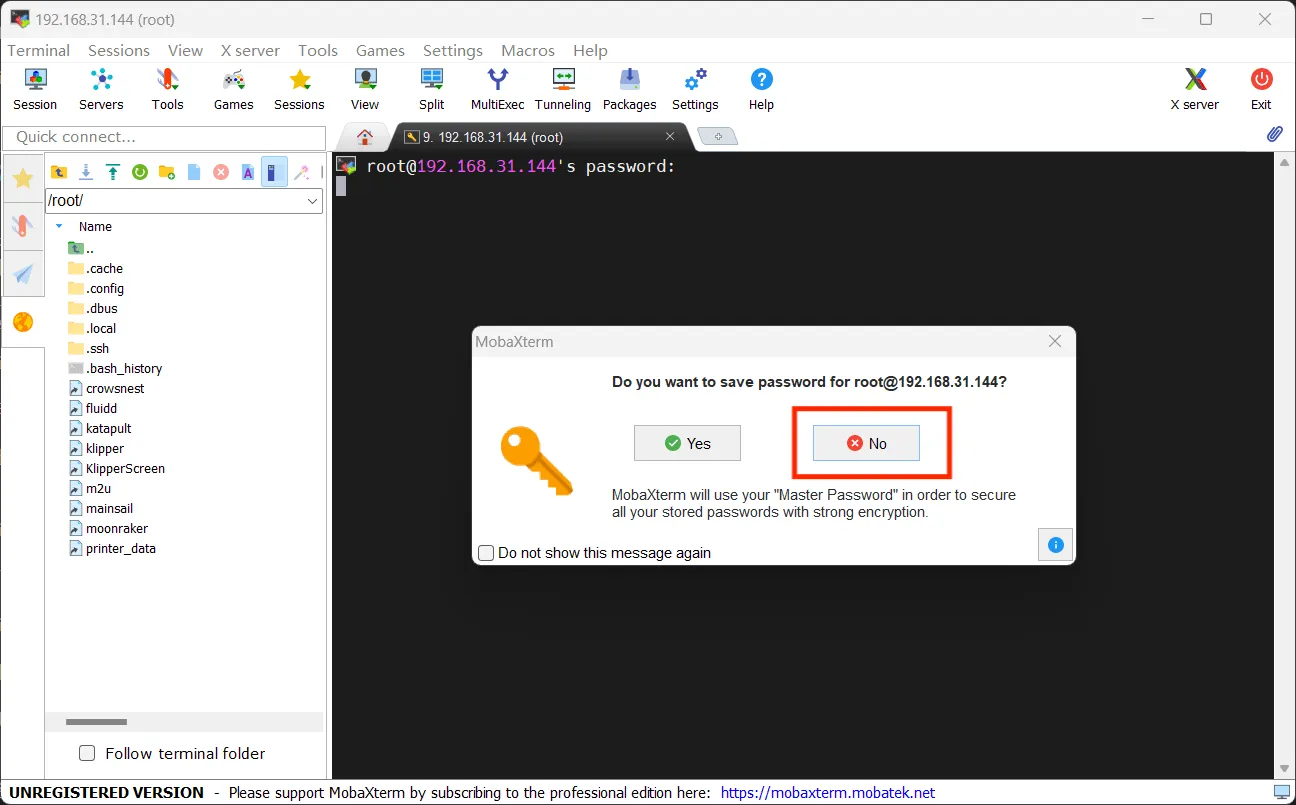

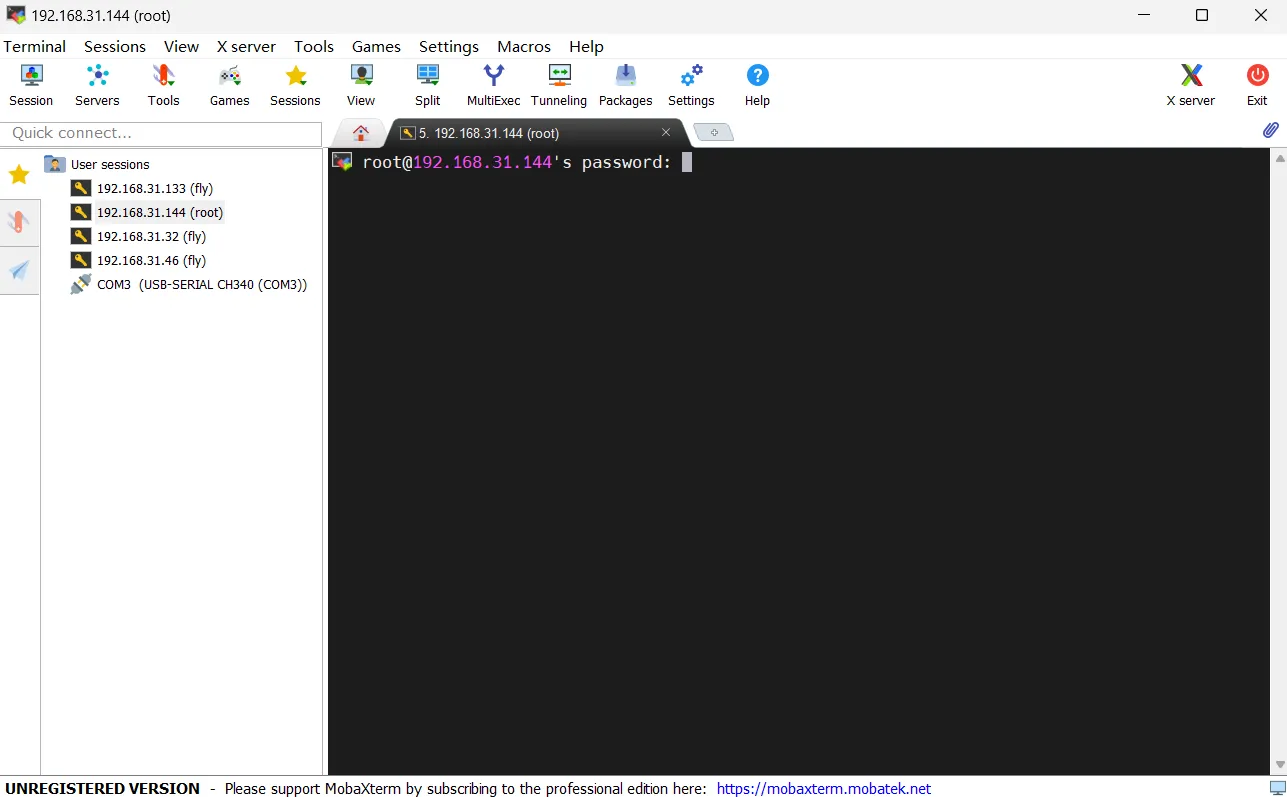

• パスワード入力のプロンプトが表示されます。ホストコンピュータのパスワードを入力し、Enterを押してください。

注意:ここで入力するパスワードは見えません。入力後はそのままEnterを押してください。

• FLY-FASTシステムの場合、ユーザー名はroot、パスワードはmellowです。

ヒント

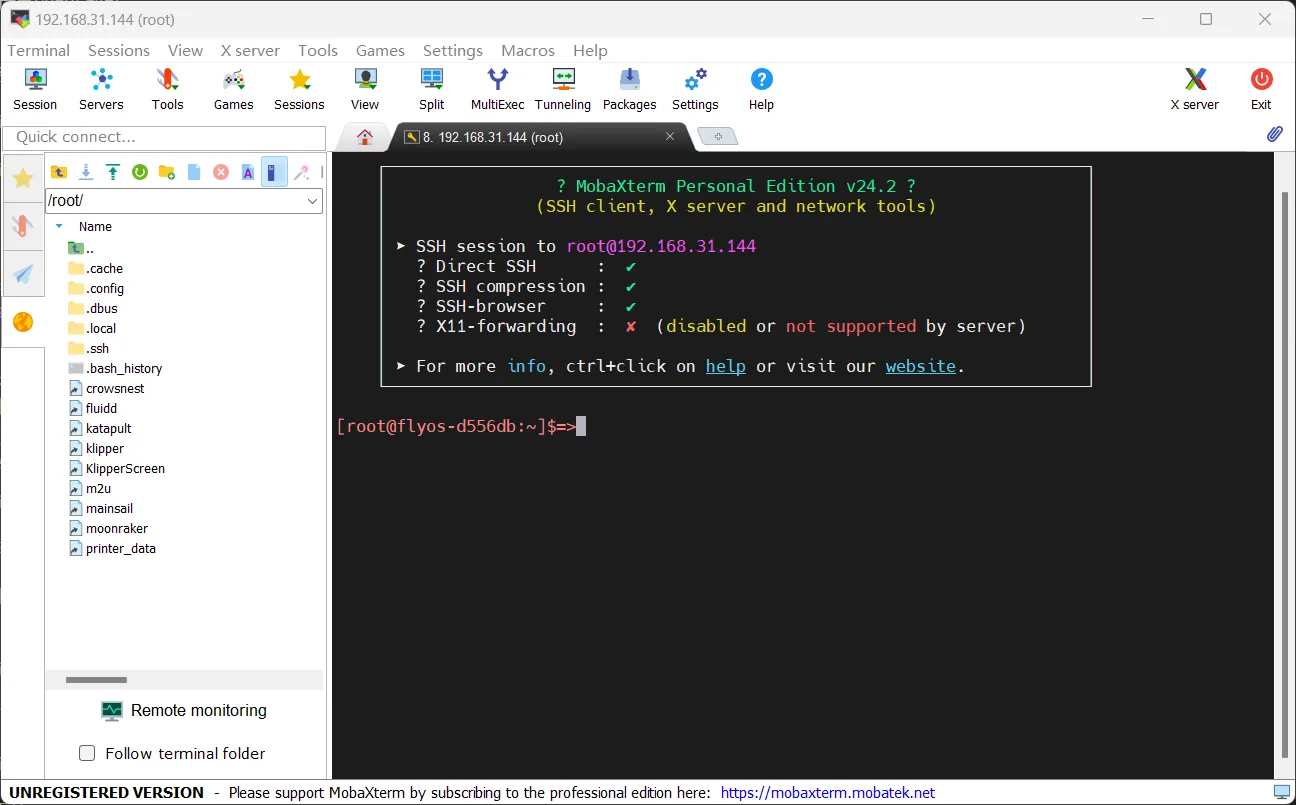

• 下記の画面が表示されればログイン成功です。
• FASTシステムはV1.3.0バージョン以降で下記のデザインが更新されています。

• ログイン成功
