Micro 4

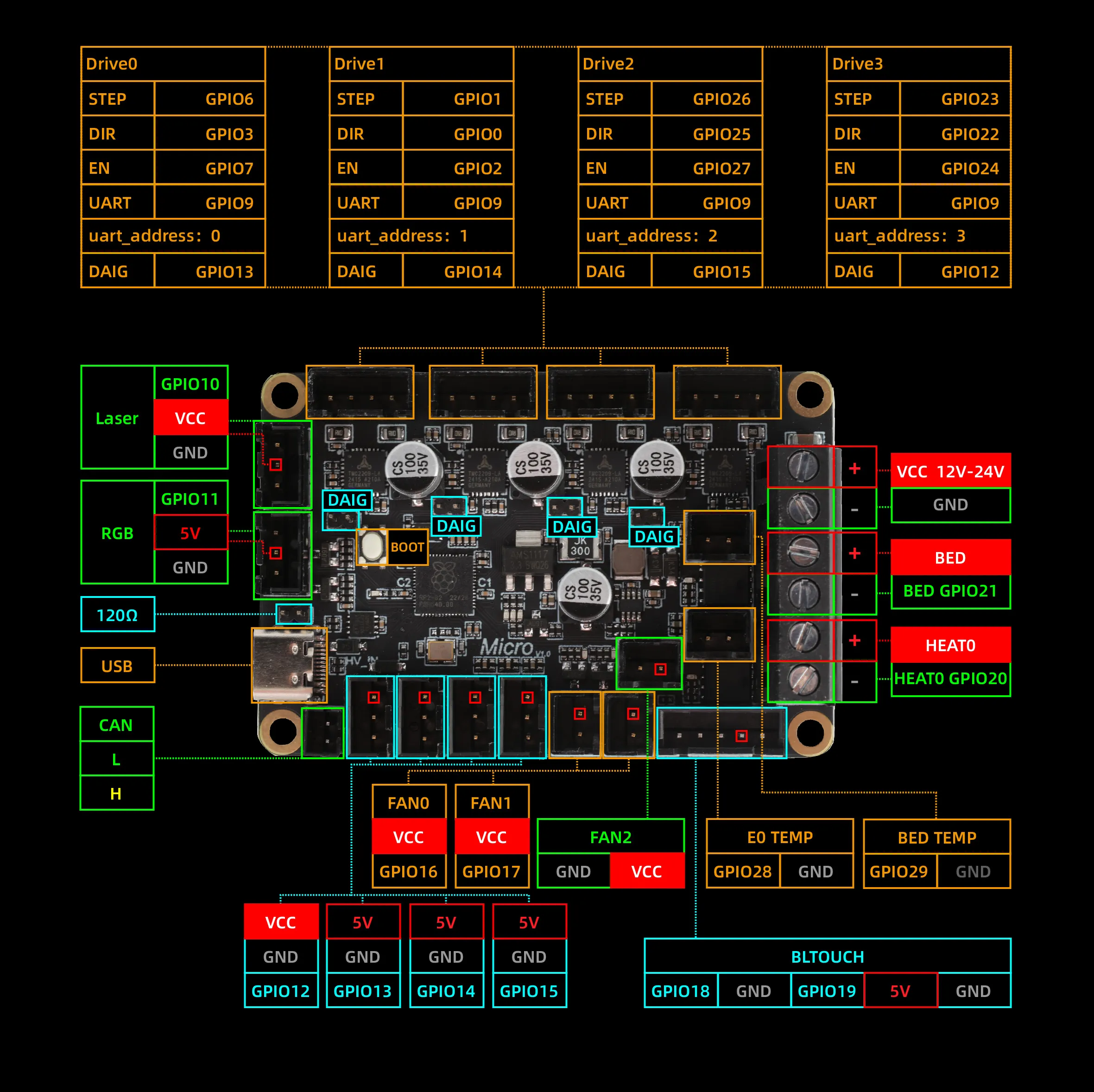

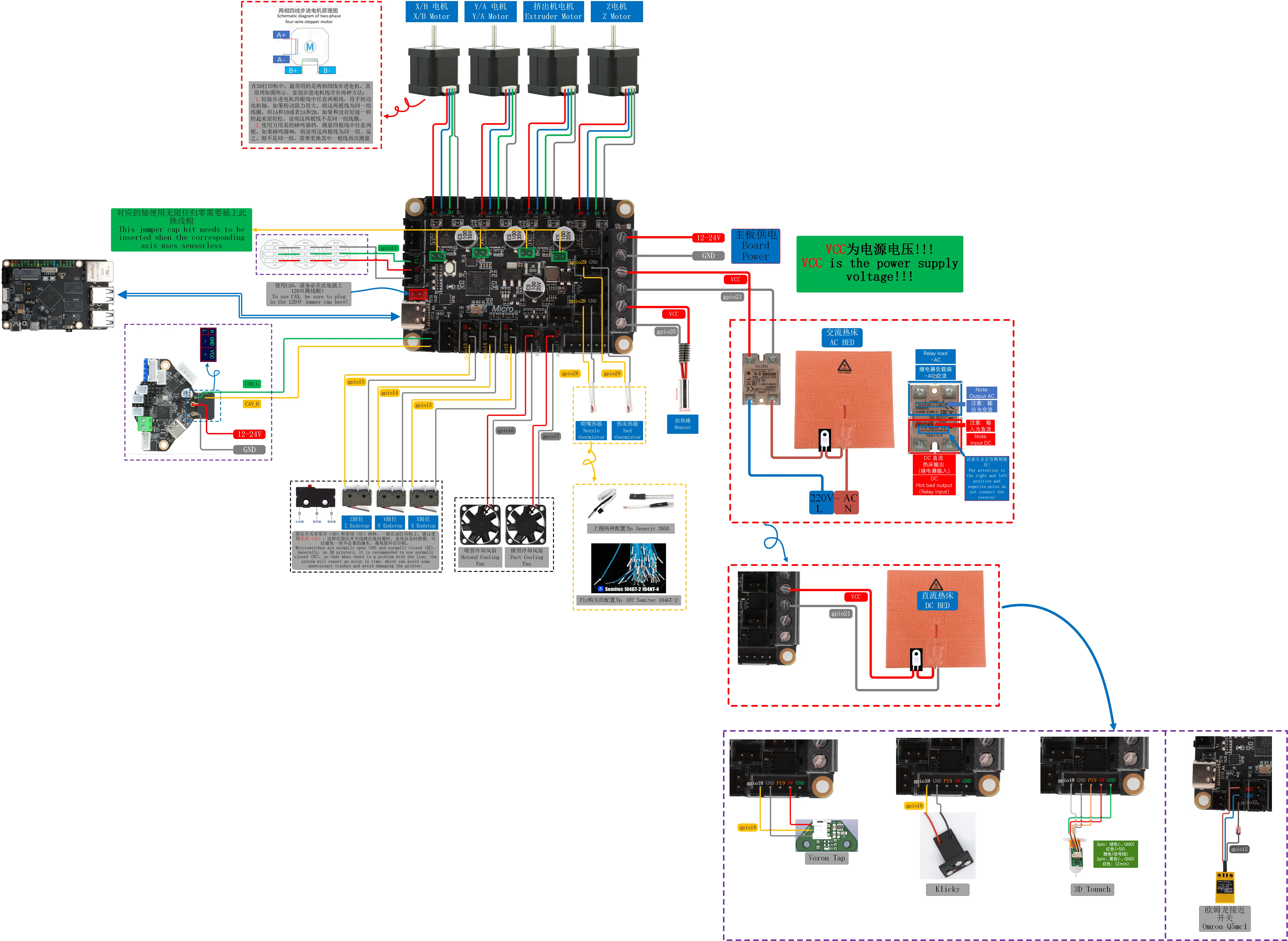

メイン基板配線図(参考)

注意事項

画像の解像度が高いため、ウェブ上で見ると分かりづらいです。配線図の上でマウスカーソルを置き、右クリックして「画像を保存する」を選択し、デスクトップに保存してからご覧ください!!!

ヒント
  • 配線図の解像度が高いため、ネットワーク環境の悪い方は読み込みに時間がかかる場合がありますので、ご了承ください~~~ (≧∀≦)ゞ
  • マウスカーソルを配線図の上で置き、「右クリック→画像を名前を付けて保存」でデスクトップに保存して見ると、より便利です~~~ σ(´∀`*)
