スクリーン配線​

重要な安全上の注意

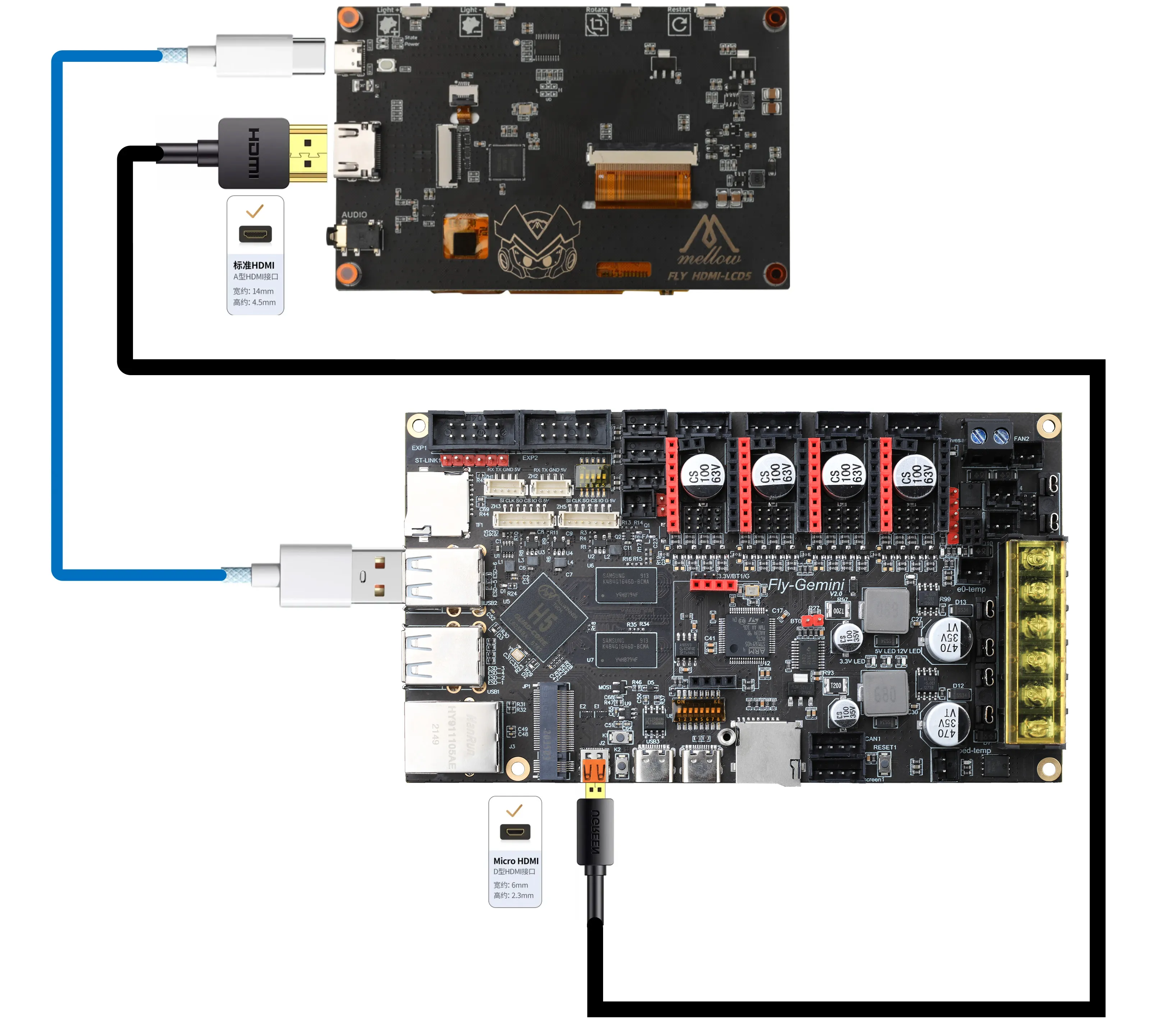

  • FPCフラットケーブルでHDMIスクリーンを接続する際は、必ず完全に電源が切れたの状態で操作し、スクリーンの損傷を防いでください
  • TFTスクリーンはワイヤーハーネスで接続します。必ず電源を切った状態で、図の配線順序に従って接続し、コネクタの向きを確認してください。誤接続による機器の故障を防ぎます

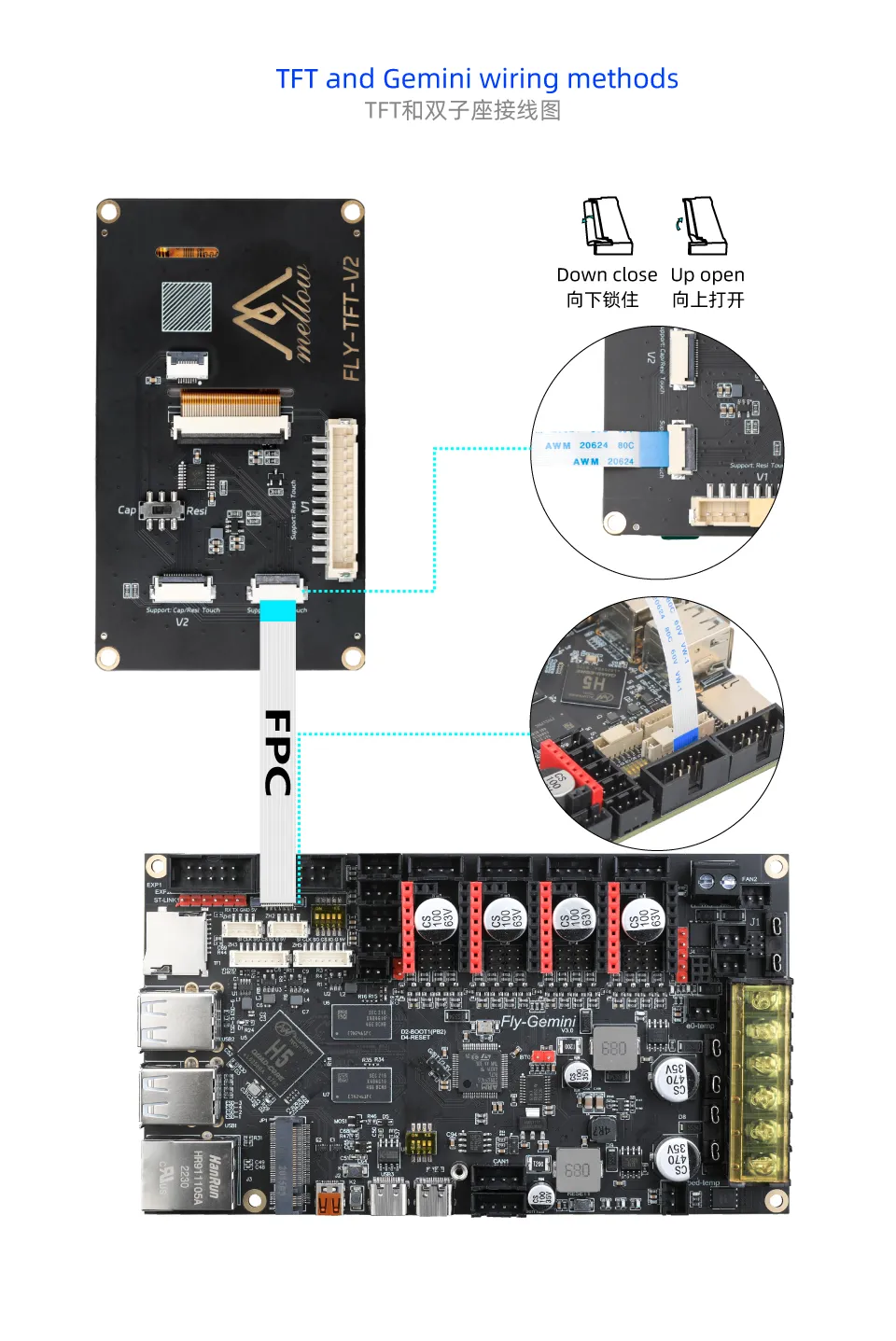

TFT抵抗膜式スクリーン フラットケーブル配線​

ヒント
  • フラットケーブルの接続順序に注意し、正しく接続されていることを確認してください

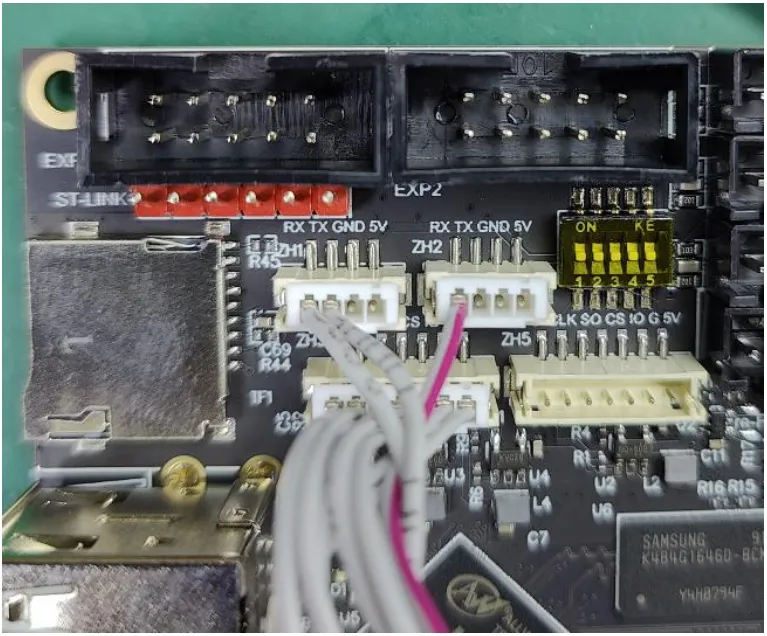

  1. TFTスクリーン取り付け図

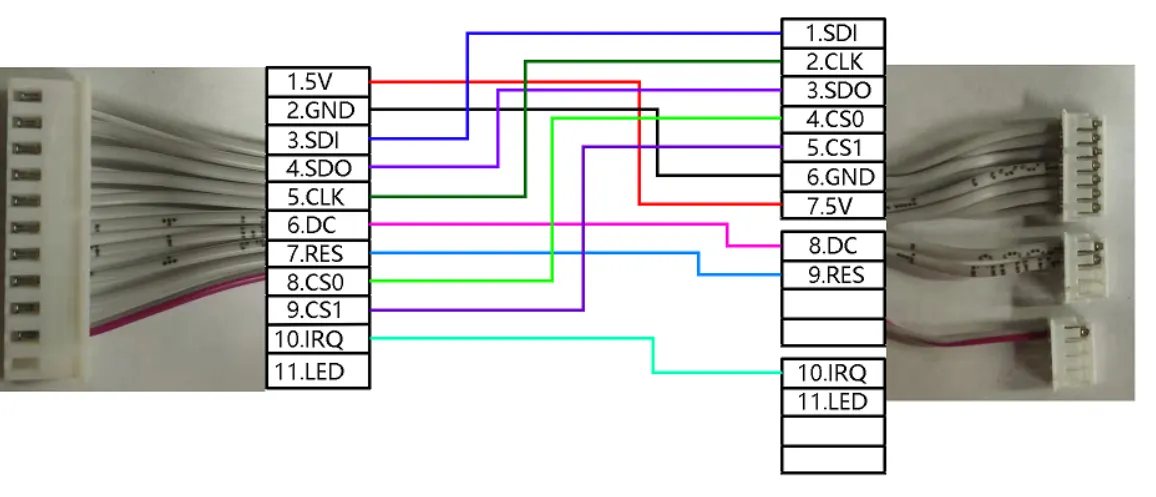

  • 配線順序の参考
Loading...
  • 接続方法
Loading...

スクリーン設定​

FLYOS-FASTシステムのスクリーン設定​

  1. ブラウザでデバイスのIPアドレスにアクセスします。例: http://192.168.6.110/

fluidd インターフェース操作：「隠しファイルとフォルダーをフィルター」のチェックを外す

Loading...

mainsail インターフェース操作：「隠しファイルを表示」にチェックを入れる

Loading...
  1. 表示された.flyos-configフォルダーに入り、sys-config.conf設定ファイルを見つけます
Loading...
  1. sys-config.confファイルを編集し、スクリーンタイプに応じて対応する設定項目を変更します
  • screen=の後ろをfly-tft-v1に変更する必要があります
  • FLY Screenを使用する場合は、klipper_screen=0を設定する必要があります。klipper_screen=1とfly_screen=1が同時に有効な場合、デフォルトでKlipperScreenが有効になります
  • fly_screen=0をfly_screen=1に変更する必要があります
  • 以下は修正後の参考例です
screen=fly-tft-v1
  • 同時に以下の修正も必要です
klipper_screen=0
fly_screen=1
Loading...
設定時の注意事項
  • スクリーン背面のDIPスイッチが正しく設定されているか確認してください: 抵抗膜式スクリーンはResiに設定
  • 設定ファイルの形式はkey=valueである必要があり、等号の後にスペースを入れないでください
  • 設定ファイルの形式を無断で変更しないでください。変更すると設定が反映されません
  1. 設定を保存した後
重要な注意

設定変更後は、システムを再起動して設定を反映させてください
