システム焼込前の準備

• SDカードリーダー
• 容量が16GB以上または128GB以下のTFカード1枚、転送速度はClass10以上である必要がある
• 対応する システムイメージ をダウンロード
• 必要な 焼込ツール をダウンロード

システム焼込

情報

TFカード焼込とTFカード経由でM2WEに焼込む場合、どちらか一つを使用すればよいです

情報

• マシンにM2WEとメモリーカードがインストールされている場合、システムは自動的にメモリーカードから起動します
• M2WEはTFカードを使用してシステムを焼込むことを推奨します。USB経由での焼込みはドライバ互換性の問題などで失敗する可能性があります。直接 メモリーカードからM2WEに焼込む を推奨します
• 使用するシステムイメージが正しいかどうか注意してください。正しくない場合は起動できません

TFカードに焼込む

システムイメージのTFカードへの書き込み

事前準備

• まずソフトウェア SDFormatter と Rufus をインストールしてください フォーマットツール
• システムを解凍し、解凍後のファイル名の拡張子が .img であることを確認してください
• balenaEtcher や Raspberry Pi はシステムの書き込みには推奨されません
• TFカードをリーダーに挿入し、リーダーをコンピューターのUSBポートに接続してください
• TFカードにデータがある場合、バックアップしてください。システムカードは焼込後に取り出さないことをお勧めします。ただし、M2WEに焼込む必要がある場合は、TFカードを取り出すことができます

メモリーカードのフォーマット

• SDFormatter.exe ソフトウェアを使用してTFカードをフォーマットしてください
• フォーマットするディスクを選択してください

• またはWindowsのディスク管理を使用してパーティションを削除し、削除後に新しいパーティションを作成してください

TFカードへの焼込

システム書き込み

1. Rufusを開き、デバイスを選択します。選択したデバイスの表示容量は、パソコンに接続されたブートカードの容量と一致するはずです。



2. ブートタイプの選択を行います。この場合、デフォルトでイメージファイルを選択してください。

3. イメージファイルの選択を行い、ブートタイプの選択右側の選択ボタンをクリックし、展開後の.imgファイルを選択します。

4. イメージファイルを選択すると、ブートタイプの選択がイメージファイルのファイル名に変わります。



5. 開始ボタンをクリックします。もし警告ウィンドウが表示され、ディスクデータの消去が必要だと知らされる場合、OKをクリックしてください。



6. 書き込みが完了すると、パソコンからピリピリとした音が鳴り、進行状況バーが準備完了と表示されます。



7. 書き込みが完了したら、慌てずにブートカードを取り出さないでください。

8. ファイルエクスプローラーを開き、名前がFlyOS-ConfのUSBドライブまたはリム

TFカード経由でM2WEに焼込む

TFカードを使用したM2WEへの焼付け

情報

システムの移行では、TFカードに存在する既存のイメージを完全にM2WEに移行できます。移行が完了すると、M2WEの中身は元のTFカードの中身と一致します。

• M2WEをインストールして電源を入れて起動する
• 先ずはシリアルポートを使用してSSHに接続してください
• 下記のコマンドを実行します。パスワードの入力を求められる場合があります。パスワードはmellowと入力し、エンターを押します。（パスワードは表示されません）

sudo nand-sata-install

• Boot from eMMC - system on eMMCオプションを選択してエンターキーを押します（通常はデフォルトオプションなので、そのままエンターキーを押してください）

• This script will erase your eMMC. Continue?と表示されたらYesを選択してエンターキーを押します（通常はデフォルトオプションなので、そのままエンターキーを押してください）

• ファイルシステムタイプとしてext4を選択してエンターキーを押します（通常はデフォルトオプションなので、そのままエンターキーを押してください）

• 進行状況バーが出るまでお待ちください。（進行状況バーが2分以上表示されない場合は、操作を中断するためにCTRL+Cを押し、再起動後にやり直してください）

• システム移行中は電源を切ったり他の操作を行わないでください。移行が完了するまで待ちます
• 移行が完了したら、エンターキーを押してそのまま待ち、装置が完全にシャットダウンするのをお待ちください

• 電源を切り、TFカードを取り外して再び電源を入れると、この時点でeMMC内のシステムで起動できるようになります

USB経由でM2WEに焼込む

USB経由でM2WEにブートローダーをインストールする方法

事前準備

事前準備

• ソフトウェアSDFormatterとRufusを先にインストールします フォーマットツール
• M2WE BOOTドライバーをダウンロードします
• システムを解凍し、解凍後のファイル名の拡張子は.imgとなっています
• balenaEtcherやRaspberry Piを使用したシステム書き込みは推奨されません
• M2WEまたはSDカードをM2SDに取り付け、その後M2SDをコンピューターのUSBポートに差します
• M2WEにデータがある場合はバックアップしてください

ドライバーのインストール

• Zadigソフトウェアを開きます
• 最初のZadig以外の2つはインストールが必要です。インストールの過程ではすべて「次へ」または「Next」をクリックしてください
• Zadigを開き、メニューのOptionsからList All Devicesを選択します

ヒント

押している状態でデバイスをコンピューターに接続することを確認してください

• M2WEが正常にインストールされ、BOOTボタンを押しながら両頭USBをコンピューターに接続します

FLY-C8

• FLY-C8 ポート

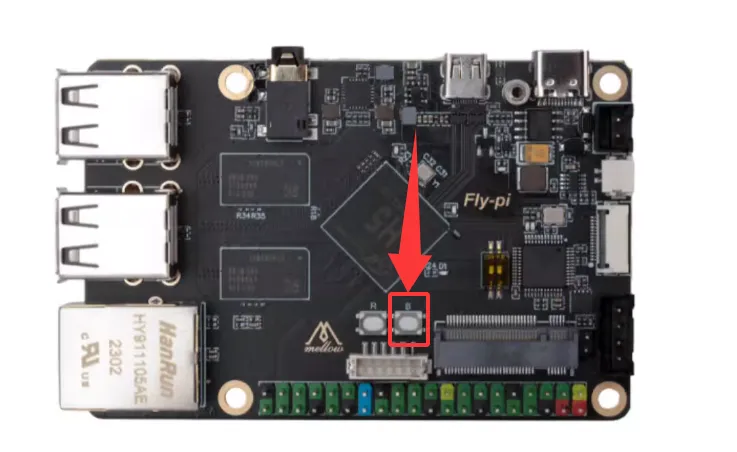

FLY-Pi v2

• FLY-Pi v2 ポート

FLY-Pi(π)

• FLY-Pi ポート

FLY-Gemini

• FLY-Gemini ポート

• zadigを起動します

• 問題なければ、この時点でzadigにUnknow Device #xまたはUSB Device(VID_1f3a_PID_efe8)が追加されます。それを選択します

• デバイスを選択後、USB IDが上図と同じであるか確認してください。一致しない場合、他のデバイスを選んでください
• 上図の2番目の箇所は必ずWinUSB(vxxxxxxx)を選択してください。バージョン番号は問題ありません
• Install Driverをクリックしてドライバーをインストールします

ヒント

• USBドライバーのインストールが成功しました。（ドライバーは一度だけインストールすればOKです。もし再度ブートローダーを書き込む場合、ドライバーを再インストールする必要はありません）
• インストールされたFLY-BOOTを開き、「デバイスをチェック」をクリックします
• 前の手順が正しく行われた場合、「利用可能なデバイスが見つかりました」というメッセージが表示されます
• 「BOOT」をクリックして起動すると、正常であれば「BOOTが正常に有効化されました」というメッセージが表示されます

M2WEのフォーマット

• TFFormatter.exeソフトウェアを使用してBOOTディスクをフォーマットします

• または、Windowsのディスク管理を使用してパーティションを削除し、削除後に新しいパーティションを作成します
• 現在、ファイルエクスプローラーを開くと、14.5GBのUディスク（16GB eMMCの表示サイズは14.5GB）が追加されています
• これにより、Win32DiskImagerを使用してシステムイメージを書き込むことができます。ドライブ選択はこの14.5GB Uディスクのドライブを選択してください

M2WEへの書き込み

システム書き込み

1. Rufusを開き、デバイスを選択します。選択したデバイスの表示容量は、パソコンに接続されたブートカードの容量と一致するはずです。



2. ブートタイプの選択を行います。この場合、デフォルトでイメージファイルを選択してください。

3. イメージファイルの選択を行い、ブートタイプの選択右側の選択ボタンをクリックし、展開後の.imgファイルを選択します。

4. イメージファイルを選択すると、ブートタイプの選択がイメージファイルのファイル名に変わります。



5. 開始ボタンをクリックします。もし警告ウィンドウが表示され、ディスクデータの消去が必要だと知らされる場合、OKをクリックしてください。



6. 書き込みが完了すると、パソコンからピリピリとした音が鳴り、進行状況バーが準備完了と表示されます。



7. 書き込みが完了したら、慌てずにブートカードを取り出さないでください。

8. ファイルエクスプローラーを開き、名前がFlyOS-ConfのUSBドライブまたはリム

M2SD Burner経由でM2WEまたはTFカードに焼込む

M2WEまたはSDカードをM2SDに取り付ける

注意事項

• 本製品はUSB3.0をサポートしています
• 本製品はTFとM2WEを同時に取り付けた状態では動作しません
• M2WEまたはSDカードを取り付けた後、パソコンのUSBポートに接続すればフォーマットが可能です
• NVMeなどの他のデバイスをインストールしないでください。それを行うと、デバイスが損傷する可能性があります！！！

M2WEの取り付け

TFの取り付け

作業準備

• まず、ソフトウェア「SDFormatter」と「Rufus」をインストールしてください フォーマットツール
• システムファイルを解凍します。解凍後、ファイル名の拡張子は.imgになります
• 「balenaEtcher」や「Raspberry Pi」を使用したシステムイメージ書き込みは推奨されません
• M2WEまたはSDカードをM2SDに取り付け、その後M2SDをパソコンのUSBポートに差し込んでください
• M2WEまたはTFカードにデータがある場合はバックアップをお願いします

メモリーカードのフォーマット

• 「TFFormatter.exe」ソフトウェアを使用してフォーマットします
• フォーマット対象のディスクを選択してください

• または、Windowsの標準的なディスク管理機能を使用してパーティションを削除し、削除後に新しいパーティションを作成してください。

システムのインストール

システム書き込み

1. Rufusを開き、デバイスを選択します。選択したデバイスの表示容量は、パソコンに接続されたブートカードの容量と一致するはずです。



2. ブートタイプの選択を行います。この場合、デフォルトでイメージファイルを選択してください。

3. イメージファイルの選択を行い、ブートタイプの選択右側の選択ボタンをクリックし、展開後の.imgファイルを選択します。

4. イメージファイルを選択すると、ブートタイプの選択がイメージファイルのファイル名に変わります。



5. 開始ボタンをクリックします。もし警告ウィンドウが表示され、ディスクデータの消去が必要だと知らされる場合、OKをクリックしてください。



6. 書き込みが完了すると、パソコンからピリピリとした音が鳴り、進行状況バーが準備完了と表示されます。



7. 書き込みが完了したら、慌てずにブートカードを取り出さないでください。

8. ファイルエクスプローラーを開き、名前がFlyOS-ConfのUSBドライブまたはリム

システムカードの取り付け

TFカードをGemini-V3に取り付ける

• システムをTFカードに焼込んだ後、この場所にTFカードを接続しないとシステムが起動しません

M2WEカードをGemini-V3に取り付ける

• 注意：TFカードがある場合は、システムは自動的にTFカードから起動します
• 注意：固定には1.27六角ドライバーを使用してください

アンテナの取り付け

1. M2WEまたは2.4G Wi-Fiモジュールのアンテナを取り付けます

手記

• FLY上位機器ではM2WEまたは2.4G Wi-Fiモジュールを使用する必要があります。Wi-Fiを使用するにはそれらが必要です
• 注意：上位機器は中国語名前のWi-Fiには対応していません。また、2.4Gと5GのシングルバンドWi-Fiには対応していません

• 赤い矢印が示す場所がWi-Fiアンテナの接続口です
• Wi-Fiアンテナポートはipex1です
• M2WEにアンテナを接続しない場合、信号が弱いためルーターに接続できない可能性があります

ヒント

• システムカードの取り付けが完了したら、次の手順に進み、SSHで上位機器に接続できます

2. 上位機器に電源供給を行います。
   ここまできたら、あなたの上位機器は起動できるようになりました！！！
   次の手順に進むには：上位機器にSSH接続

その他のシステム構成オプションの変更

その他のシステム構成オプションの変更については：システム構成の変更 を参照してください。
