メインボードIDの確認

デバイス検索前の注意事項

  • IDの取得を開始する前に、まずSSHに接続します
  • 下位機器が上位機器とのデータ線にデータ転送機能があることを確認してください
  • SSHで上位機器に接続した後、lsusbと入力してエンターキーを押すと、次のいくつかのデバイスが表示される可能性があります
  • システムがlsusbをサポートしていない場合、以下のコマンドを実行してインストールできます
  • lsusb後にデバイスがない場合は、上位機器を交換してください!
sudo apt-get install usbutils
  • マザーボードのファームウェアが正しいファームウェアに書き込まれていることを確認してください
  • USBファームウェアの場合、lsusb後に1d50:614eが出ることを確認してください
  • USB-CANブリッジファームウェアの場合、lsusb後に1d50:606fが出ることを確認してください
  • RS232ファームウェアの場合、UTORまたはG2Tを使用する必要があります。G2Tはファームウェアの検索が必要ありませんが、UTORの場合、lsusb後に1a86:7523が出ることを確認してください

デバイス検索時の注意事項

注意

ID検索コマンドは混用できません!!!

  • USBファームウェアは、USB IDの検索方法のみを使用できます
  • USB-CANブリッジファームウェアは、CAN IDの検索方法のみを使用できます
  • RS232ファームウェアは、RS232 IDの検索方法のみを使用できます
  • 0483:df11が出た場合、ファームウェアがフラッシュされたが、マザーボードが再起動されていない可能性があります。マザーボードを再起動した後も同じ場合、DFU(ジャンパーやダイアル、ボタン)が切断されていないか確認してください
  • 2e8a:0003が出た場合、誤ったファームウェアがフラッシュされた可能性があります。RP2040はコンパイルされたUF2ファームウェアのみをフラッシュでき、他のファームウェアはフラッシュできません。2e8a:0003が出た後は、BOOT(ジャンパーやダイアル、ボタン)が切断されていないか確認し、そうでない場合はフラッシュに失敗します!!!
  • RP2040のUF2ファームウェアは、コンパイル時にNo bootloaderを選択した場合にのみコンパイルされます

USBチュートリアルの検索

デバイス検索前の注意事項

  • USB IDを検索する前に、まずSSHに接続してください
  • SSHにネットワーク経由でログインしていることを確認してください(シリアルポートでのログインではありません)
  • 刷り込み済みのマザーボードが接続されており、データ転送機能を持つ上位機とのデータケーブルが接続されていることを確認してください

デバイスの検索

  • 上位機が正常にネットワークに接続できることを確認し、下位機の上位機へのデータ転送機能を持つデータケーブルが接続されていることを確認してください。

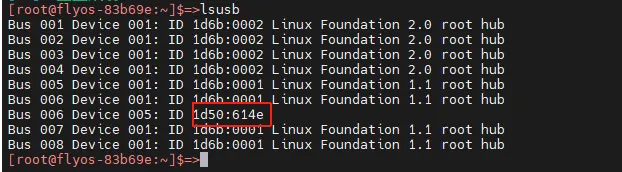

  • 上位機にSSH接続した後、コマンド lsusb を入力して Enter キーを押します。もし以下の画像で囲まれた情報が表示された場合、次のステップに進むことができます。
    • 何も情報が返されない場合、これは上位機のシステムの問題です。こちらでは対応できませんので、正常なシステムに変更するか、上位機を交換してください。
    • lsusb コマンドが存在しないと表示される場合は、次のコマンドを実行してインストールできます
      sudo apt-get install usbutils
  • 1d50:614e は今回使用するデバイスです。
    • 部分的な上位機ではシステムの問題により、完全に表示されないか全く表示されないことがあります。
    • lsusb コマンドでデバイスが表示されるが、1d50:614e がない場合は、データケーブルを交換して、マザーボードを上位機の他のUSBポートに接続してみてください。
  • 上記の手順を以前に実行済みで、Klipperファームウェアが正常に焼付けられ、マザーボードが正常に動作している場合、Klipperファームウェアを更新する際には、このページの右側のメニューにある「ファームウェア更新」セクションをご覧ください。
注意事項

1d50:614e デバイスの一つが見つかるまでは、次のステップに進めません。

USBIDの検索

ls /dev/serial/by-id/*
  • 下記のコマンドを入力してエンターキーを押します。すべて正常であれば、青いIDが一行表示されます。(以下は例です)
  • 下記のコマンドを入力してもIDが出力されず、lsusbにはデバイスがある場合は、上位機または上位機システムを交換してください
注意

複数のIDが表示された場合、あなたのマザーボードのMCUモデルに基づいて対応するIDを選択してください。

USBのIDを設定ファイルに記入する

  • fluiddの場合: {…} に移動すると printer.cfg が見つかります

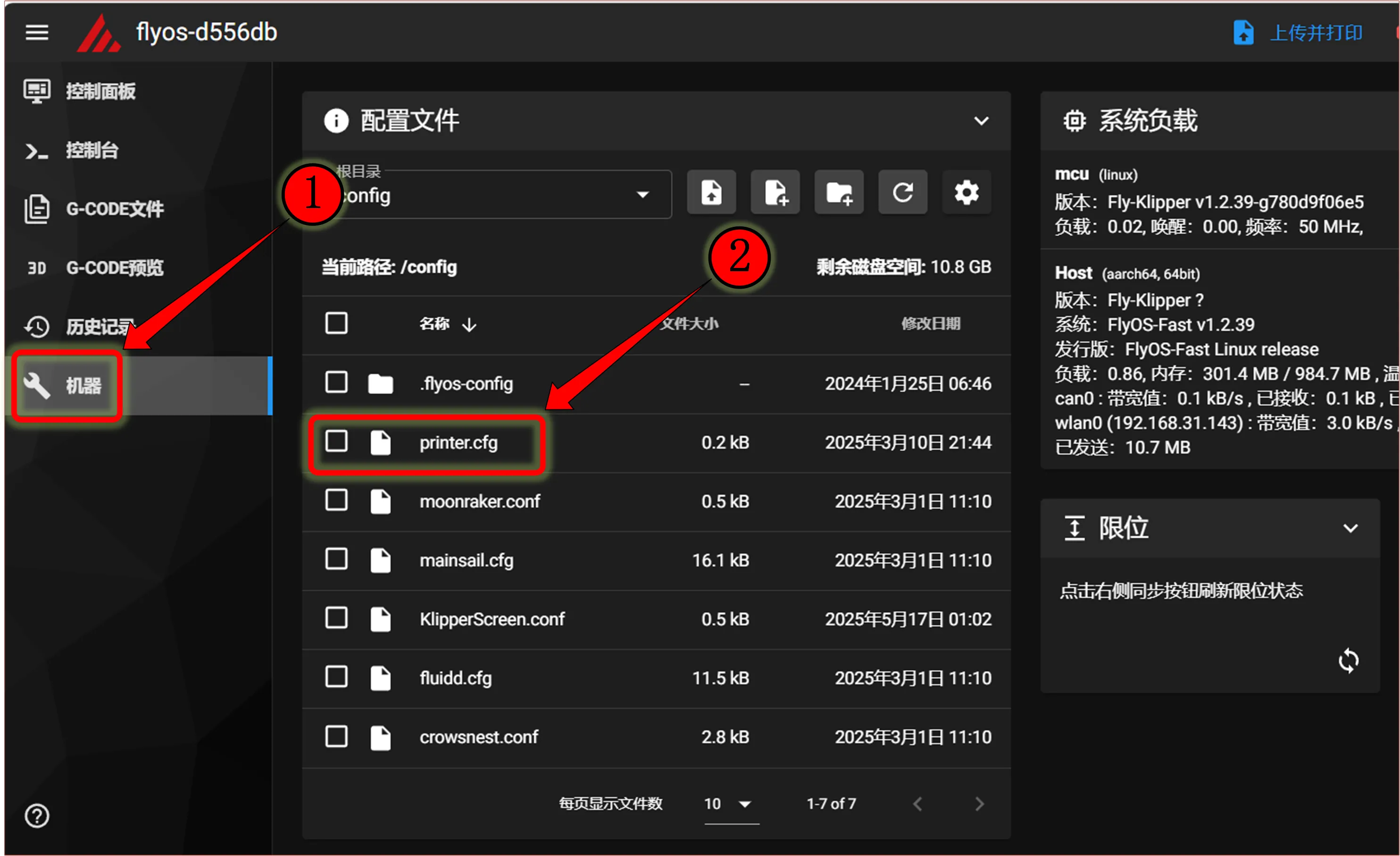

  • mainsailの場合: 機器 に移動すると printer.cfg が見つかります

注意: ドキュメントに含まれるすべてのIDは例示であり、実際の各マザーボードのIDは異なりますので、実際に取得したIDに基づいて修正・記入してください。 :::

USB IDの記入

  • [mcu] を探して置き換えます
注意点
  • 設定ファイルで次の内容を置き換えてください:
[mcu]
serial: <ここに先ほど検索したIDを入力>
  • 参考資料

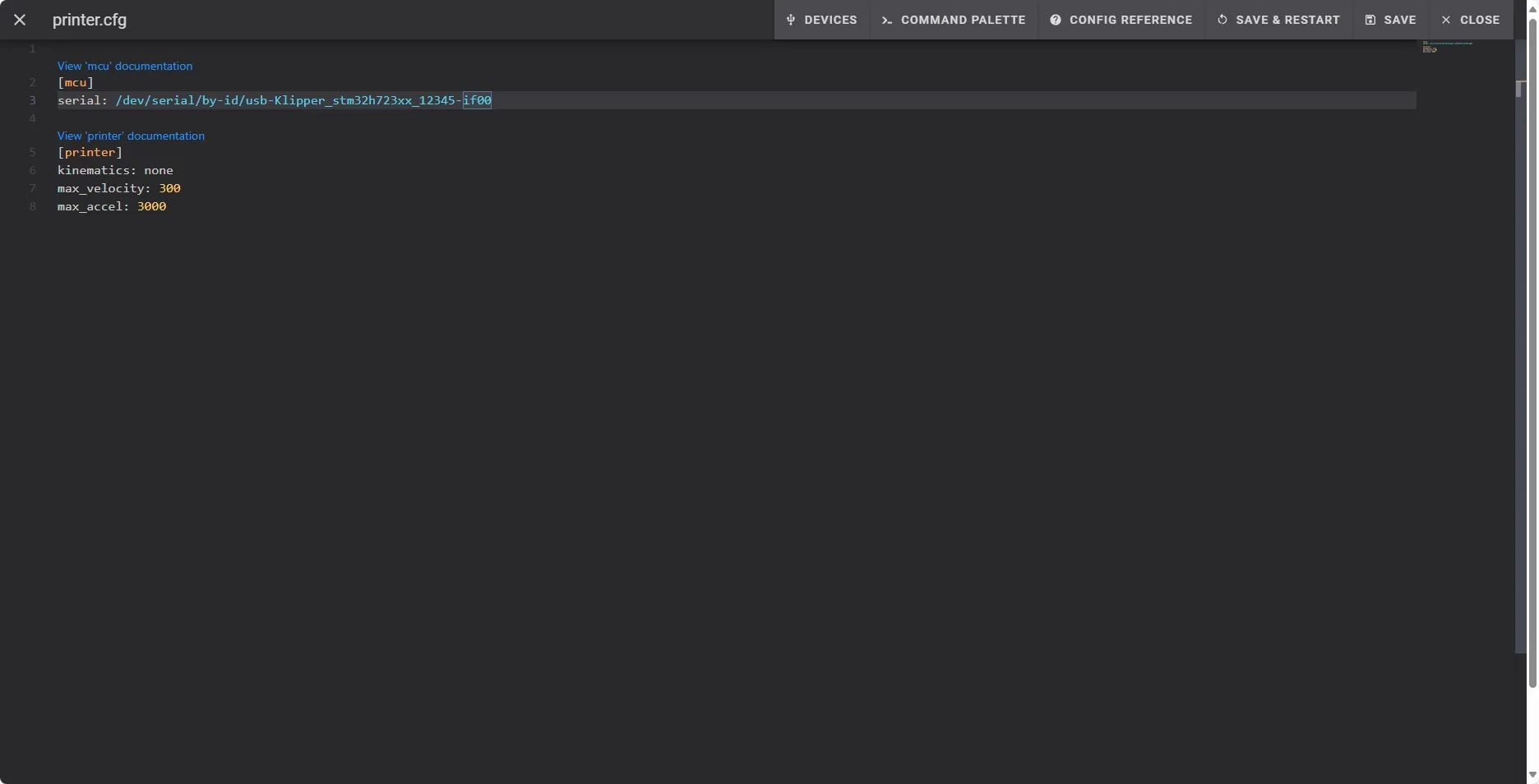

  • fluiddの参考

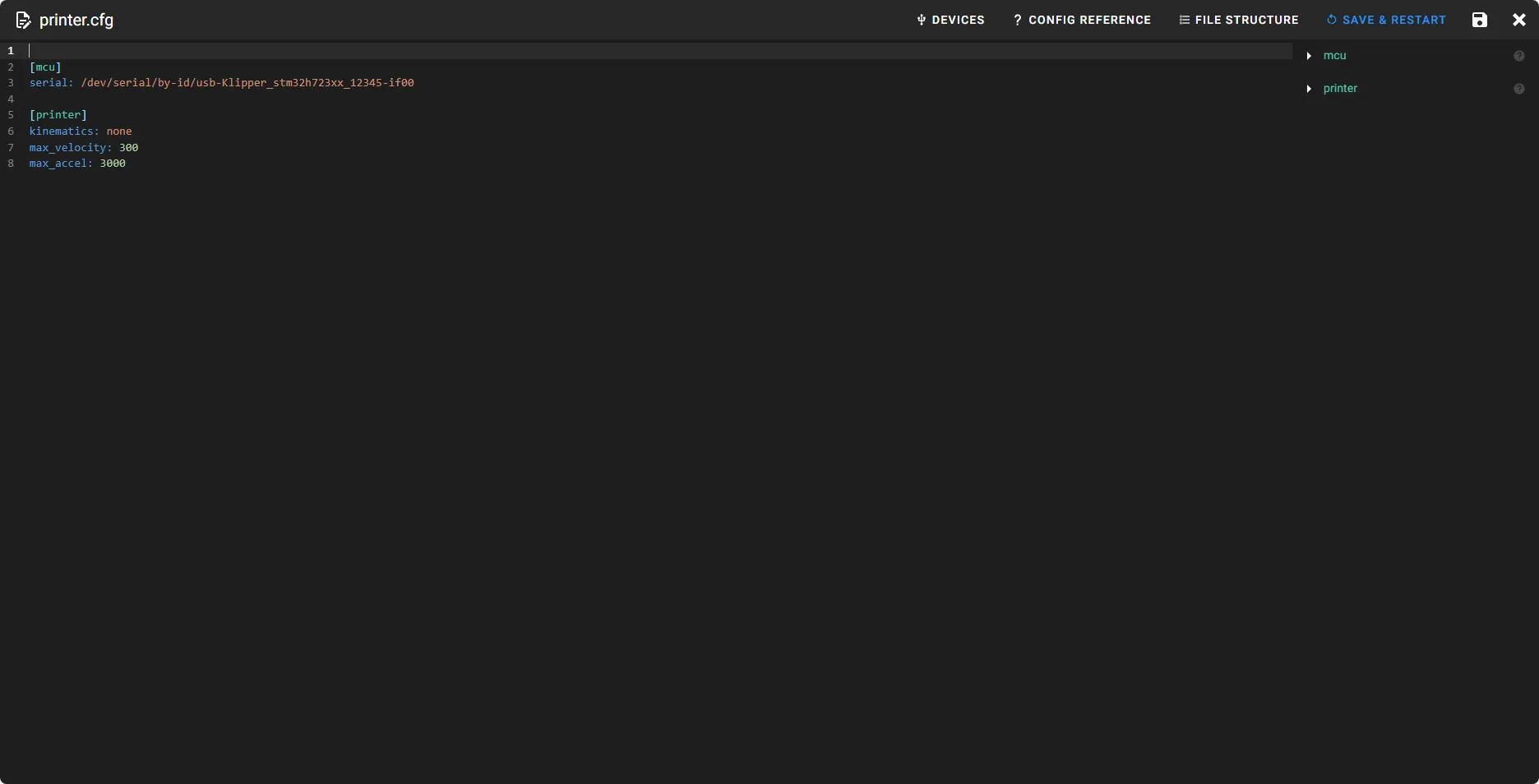

  • mainsailの参考
  • 右上のSAVE & RESTARTをクリックすると、自動的に保存されKlipperが再起動します
