配線リファレンス

PINピン説明

マザーボードドライバージャンパー

メインボード配線

警告

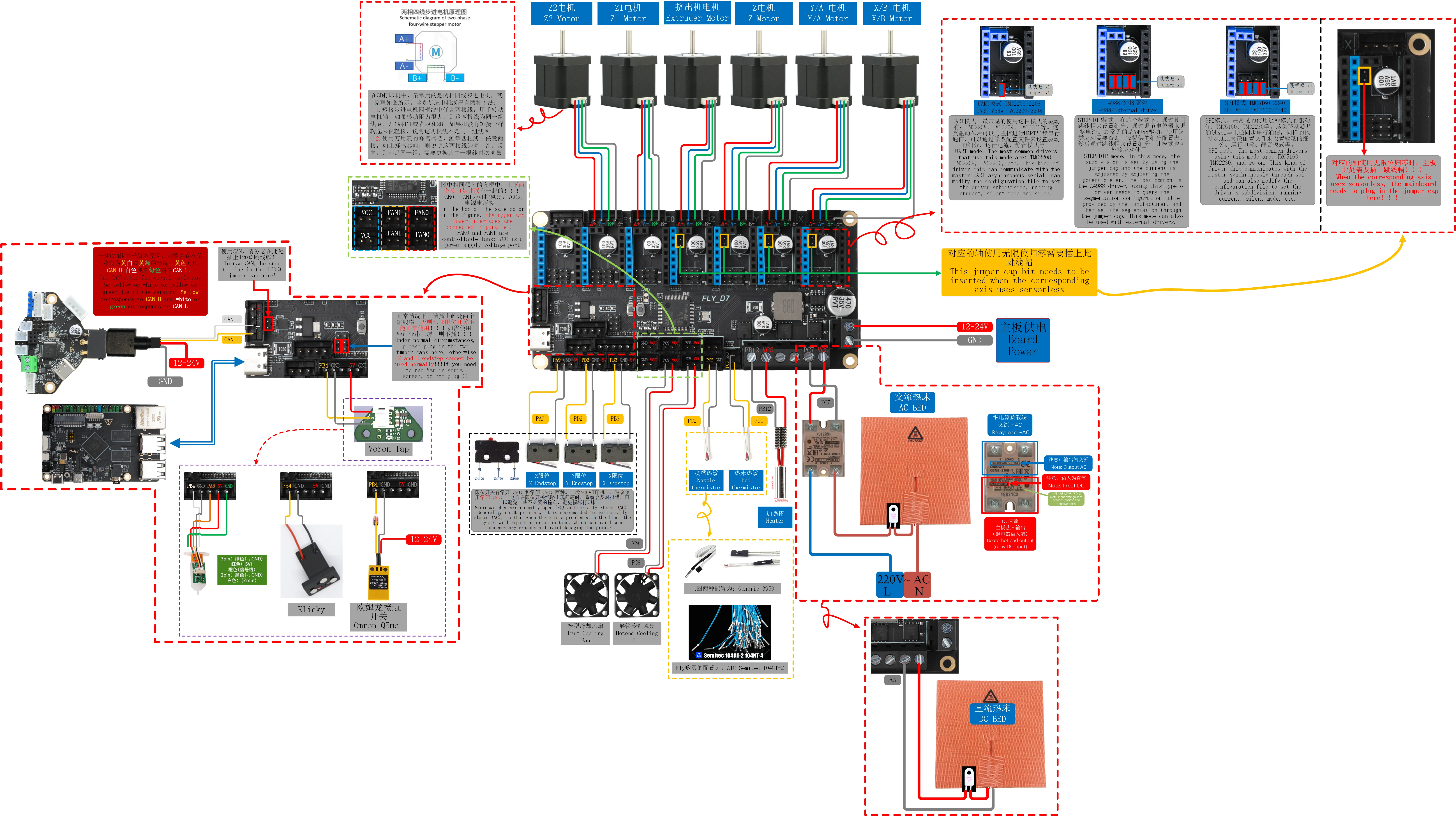

ご購入いただいた完成品の3線式リミットスイッチは使用しないでください。このようなリミットスイッチはメインボードに短絡を起こさせ、破損させる可能性があります!!!配線図に示された配線方法を厳守してください!!!

ヒント
  • 配線図は解像度が高いため、一部のインターネット環境が悪いユーザーは読み込みに時間がかかる場合があります。しばらくお待ちください~~~ (≧∀≦)ゞ
  • マウスポインターを配線図の上でクリックして、「右クリック->画像を別名で保存」を選択し、デスクトップに保存してから見るとより便利です~~~ σ(´∀`*)
