外置ドライバ使用チュートリアル

外付けドライバ使用ガイド

注意事項

必読
  • 本ガイドはKlipperをベースに制御を行います
  • モジュールは共通陽極配線を使用します

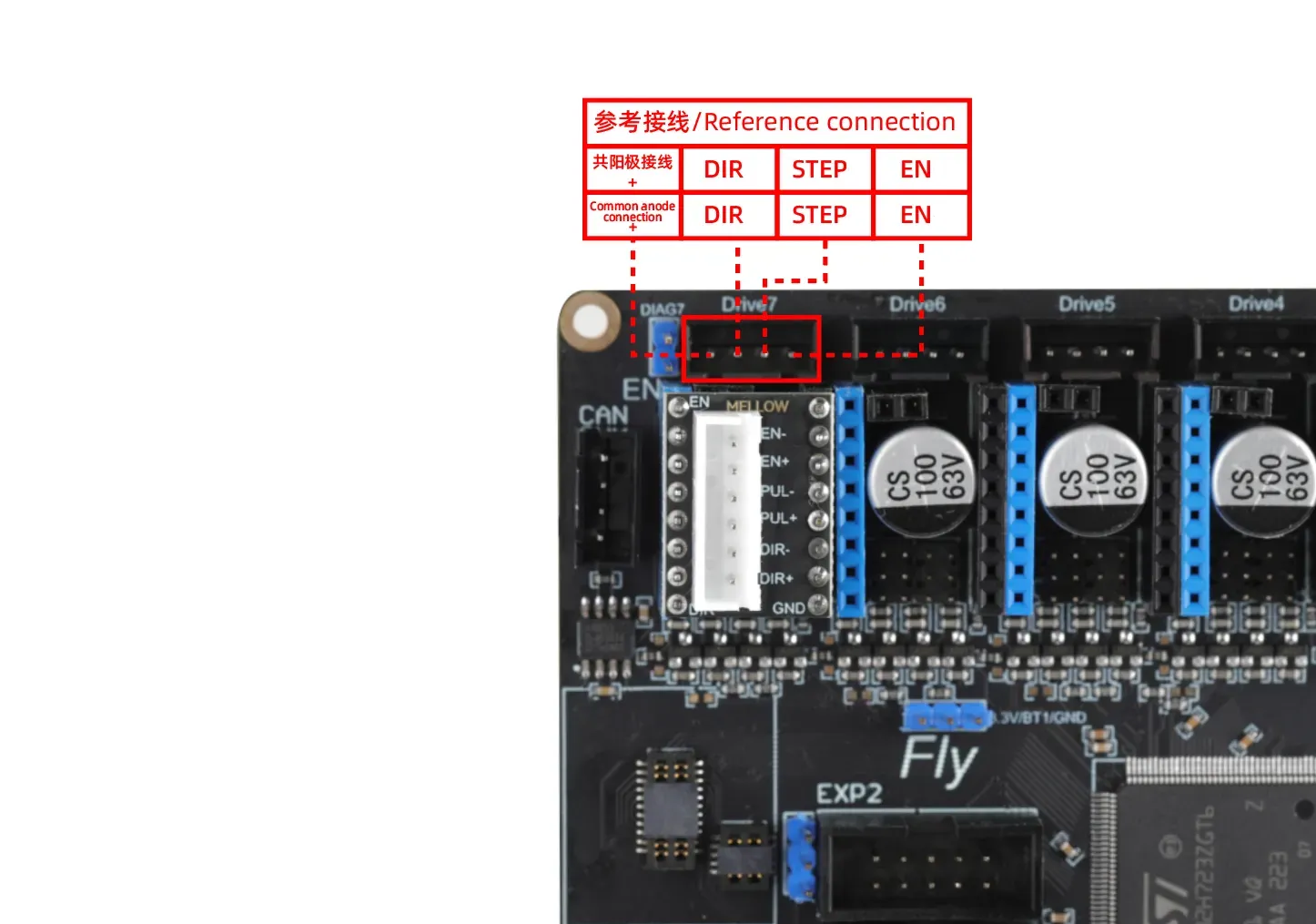

ドライバ配線

情報
  • 以下の2つの方法のどちらか1つを選択すれば十分です
  • 1番目の配線方法
  • 2番目の配線方法

ドライバのマイクロステップジャンパ設定

  • ドライバのジャンパ設定は不要です!!!

ドライバ内蔵ダイヤル設定

  • ドライバ内蔵ダイヤルは3200の使用が推奨されます

Klipper参考設定

設定項目操作説明関連設定
ドライバ種別設定不要(外付けドライバはドライバ本体のダイヤルスイッチで設定)
マイクロステップ (microsteps:)16に設定
Loading...
パルス期間 (step_pulse_duration:)0.000004に設定して追加
Loading...
イネーブルピン (enable_pin:)ピン定義前の ! 記号を削除

ドライバパルス説明

情報
  • モデルのプリント位置がずれる場合
  • モータが振動する、異音がする、その他の不具合が発生する場合
  • step_pulse_duration: 0.000004 を変更可能
  • この値を大きくして 0.00001 または 0.00002 などに変更してみてください
Loading...
