配線リファレンス

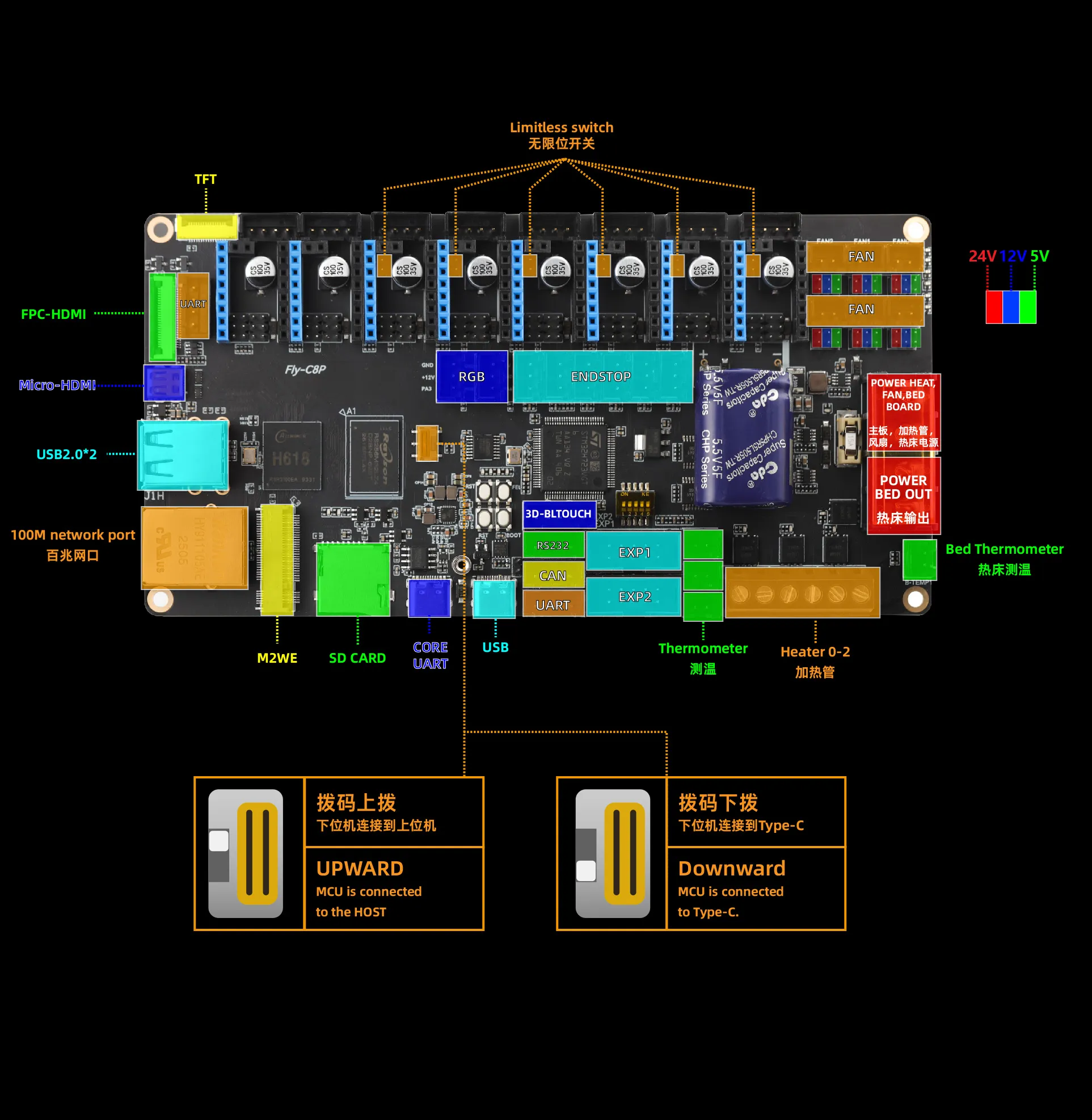

インターフェース説明

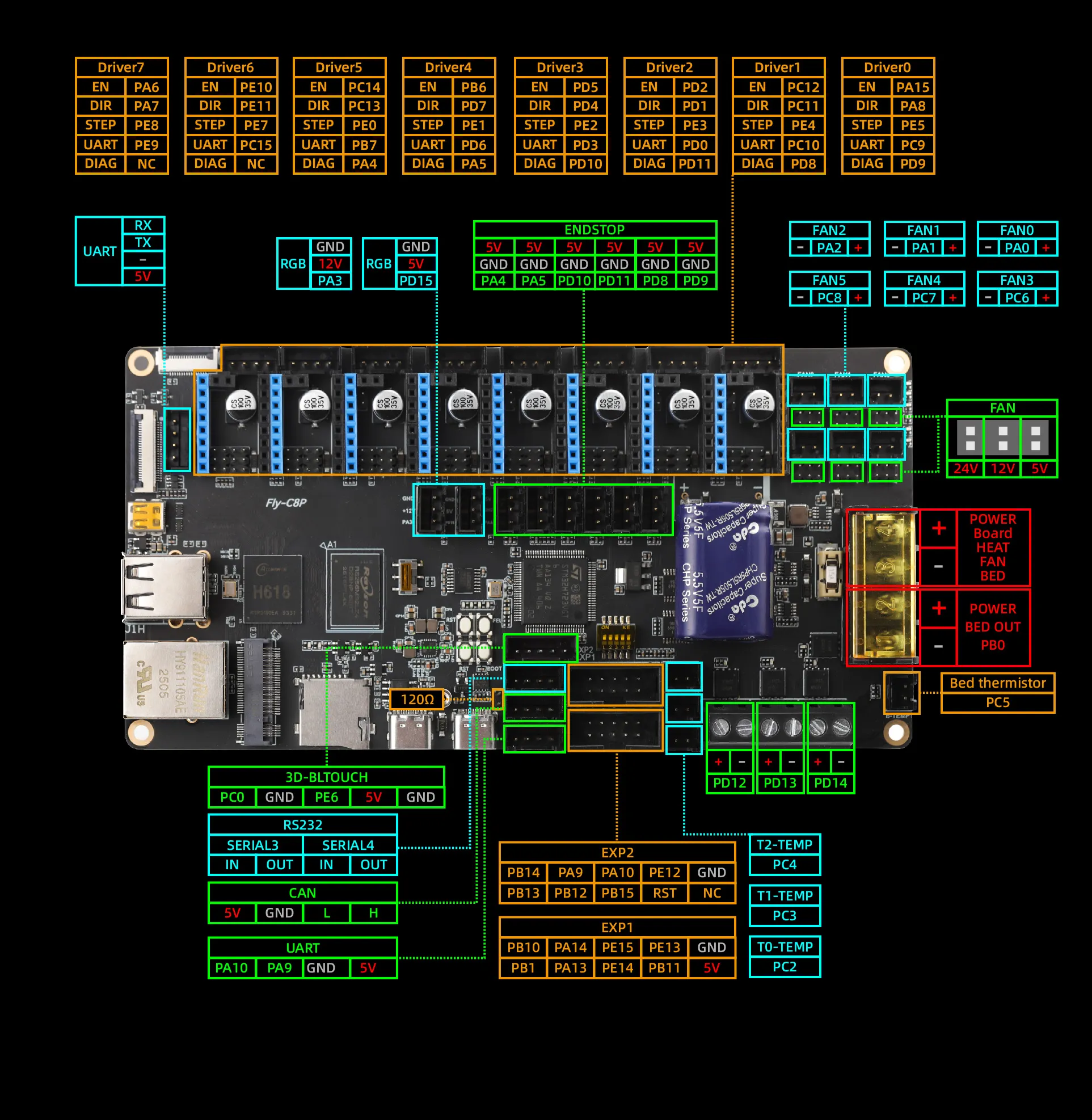

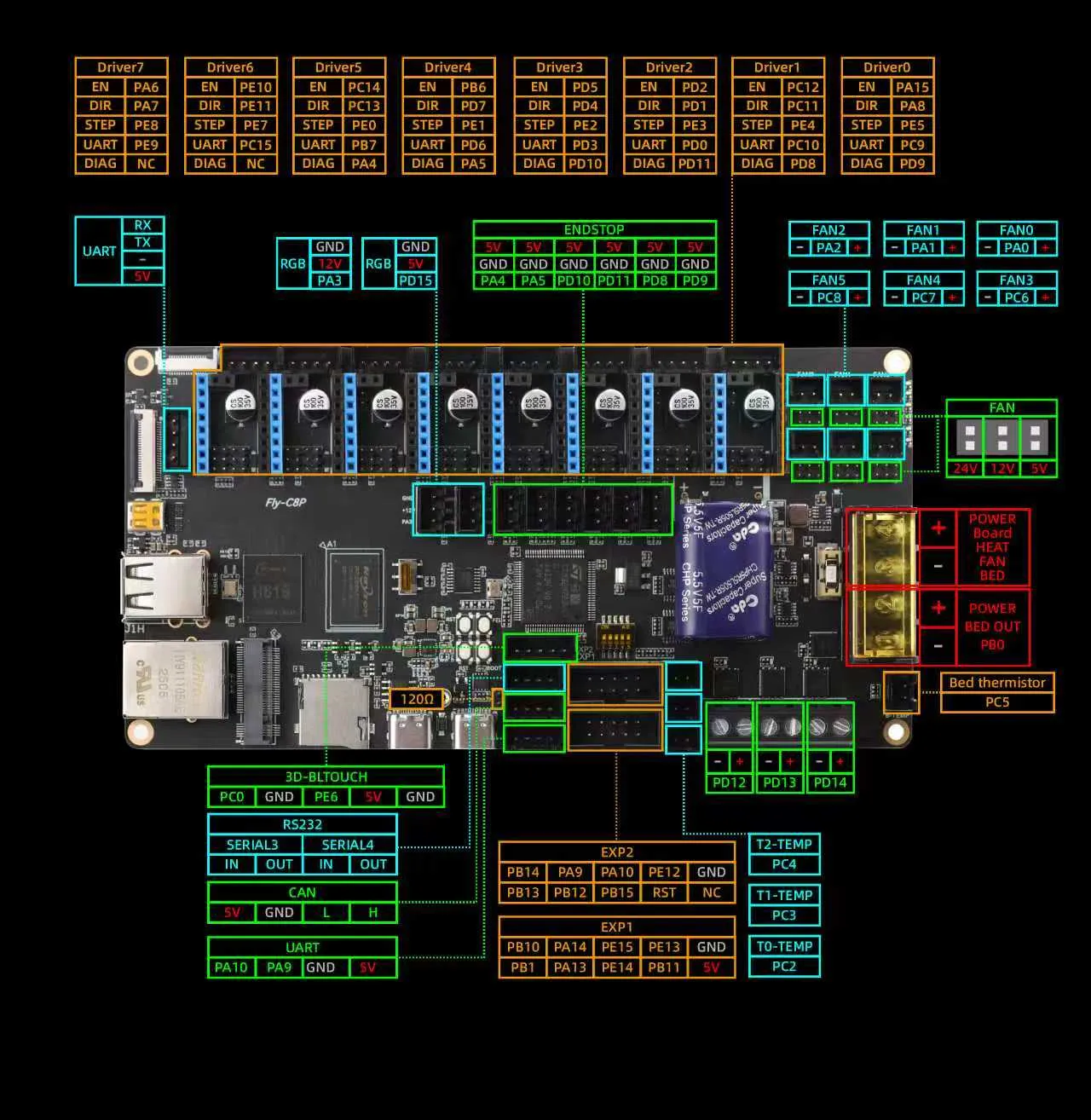

PINピン説明

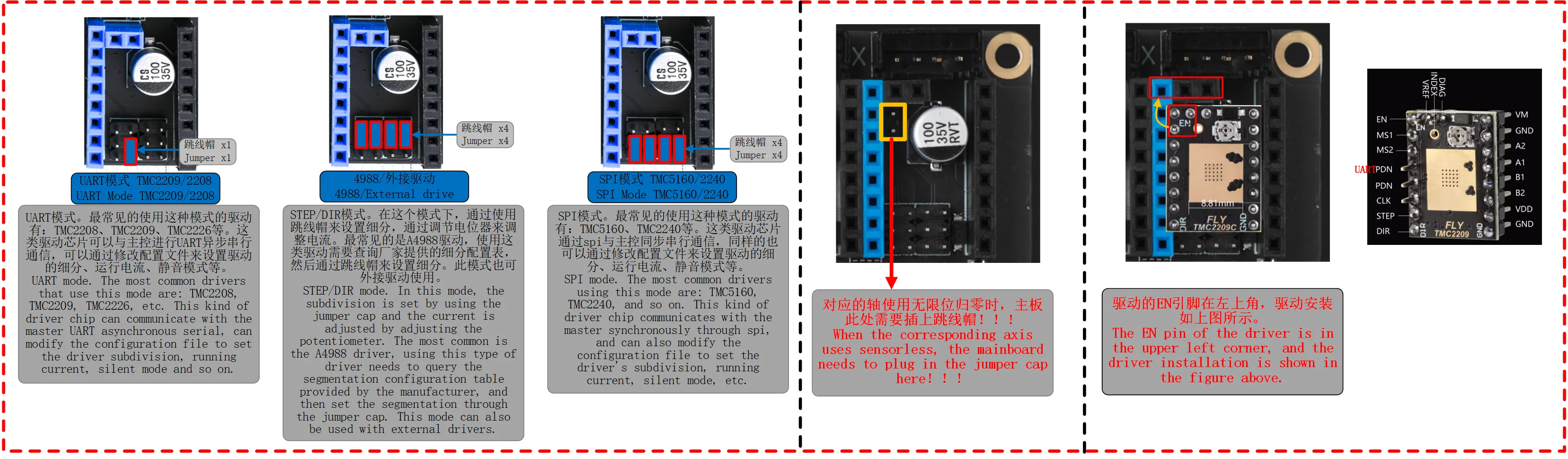

マザーボードドライバージャンパー


マザーボード配線

警告

購入した完成品の3線式リミットスイッチは使用しないでください。このようなリミットスイッチはマザーボードの短絡マザーボードの損傷を引き起こす可能性があります!!配線図に示された配線方法を厳守してください!!!

ヒント
  • 配線図の解像度が高いため、一部のネットワーク環境が悪いユーザーは読み込みに時間がかかる場合があります。ご了承ください~~~ (≧∀≦)ゞ
  • マウスポインターを配線図の上に置き、右クリック->画像を別名で保存を選択し、デスクトップに保存してから見るとより便利です~~~ σ(´∀`*)
