マザーボードIDの読み取りと確認
- USB IDの取得
- CANBus UUIDの取得
- RS232の使用方法
USB IDを検索する
- ブラウザを開き、URLバーに上位機のIPアドレスを入力します。例えば、私の上位機のIPアドレスが
192.168.101.179
の場合、それを直接入力してEnterキーを押すだけです。

- 上位機のWEBインターフェースを開き、左側のサイドバーにある設定オプションで以下の内容を探します:
![]() |
![]() |
printer.cfg
をクリックし、右上のDEVICES
をクリックします
![]() | ![]() |
SERIAL
をクリックし、リフレッシュします
![]() |
![]() |
- IDをコピーします。矢印の先をクリックすることでコピーできます
![]() |
![]() |
USB IDの入力
DEVICES
を閉じてIDを入力します
注意
- 設定ファイルで以下を変更してください:
[mcu]
serial: /tmp/klipper_host_mcu
に変更して:
[mcu host]
serial: /tmp/klipper_host_mcu
- 追加してください:
[mcu]
serial: <ここに先ほど取得したIDを入力>
![]() |
![]() |
- IDを設定に記入します
ヒント
- IDを入力したら右上の
SAVE & RESTART
をクリックしてください
![]() | ![]() |
- Klipperが
ADC out of range
と表示された場合、これは正常な現象です。ヒートベッドやセンサーをメインボードに接続し、ヒーターとヒートベッドのセンサーピンを設定してから保存して再起動してください。
危ない
注意: ドキュメント中に登場するすべてのIDは例示です。実際の各メインボードのIDは異なりますので、実際に取得したIDを入力してください。
-

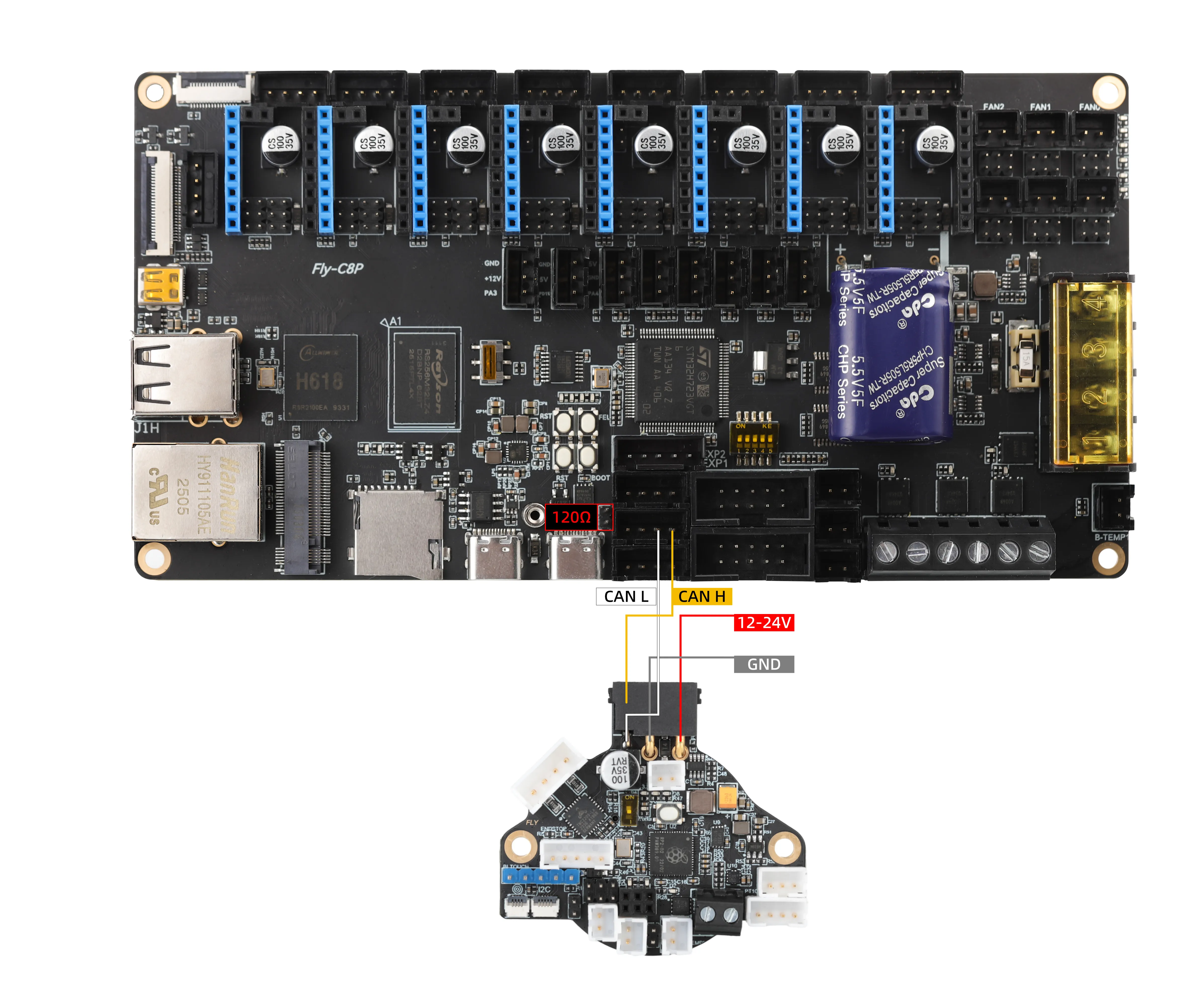

CANの接線例
CAN IDの検索
- ブラウザを開き、URLバーにPCのIPアドレスを入力します。例えば、私のPCのIPアドレスが
192.168.101.179
であれば、それを直接入力してEnterキーを押します
- PCのWEBインターフェースを開き、左側のサイドバーにある設定オプションを探します
- fluiddの場合:
{…}
をクリックすると、printer.cfg
が見つかります
- mainsailの場合:
マシン
をクリックすると、printer.cfg
が見つかります
printer.cfg
をクリックして開いた後、右上のDEVICES
をクリックします
CAN
をクリックしてリフレッシュします
- fluiddのリフレッシュ
- mainsailのリフレッシュ
- IDをコピーします。矢印の方向をクリックしてください
- fluiddでは、最初の矢印が指しているものが
Klipper
であることを確認し、それがそうであれば右側の矢印をクリックしてコピーします
- mainsailでは、最初の矢印が指しているものが
Klipper
であることを確認し、それがそうであれば右側の矢印をクリックしてコピーします
CAN IDの記入
DEVICES
を閉じてIDを記入します
注意事項- 設定ファイル中の以下の内容を変更してください:
[mcu]
serial: /tmp/klipper_host_mcu変更後は以下のようにしてください:
[mcu host]
serial: /tmp/klipper_host_mcu- 次のように追加してください:
[mcu]
canbus_uuid: <ここに先ほど取得したIDを入力してください>- fluiddで[MCU]を見つける
- mainsailで[MCU]を見つける
- IDを設定ファイルに記入します
ヒント- IDを記入したら右上の
SAVE & RESTART
をクリックしてください
- Klipperから
ADC out of range
というメッセージが出た場合、これは正常な現象です。ヒートベッドとセンサをメインボードに接続し、ノズルやヒートベッドのセンサピンを設定してから再度保存して再起動してください。
危ない注意: 文書中に出てくるすべてのIDはサンプルです。実際の各メインボードには異なるIDが割り当てられていますので、実際に取得したIDを記入してください。
- ブラウザを開き、URLバーにPCのIPアドレスを入力します。例えば、私のPCのIPアドレスが

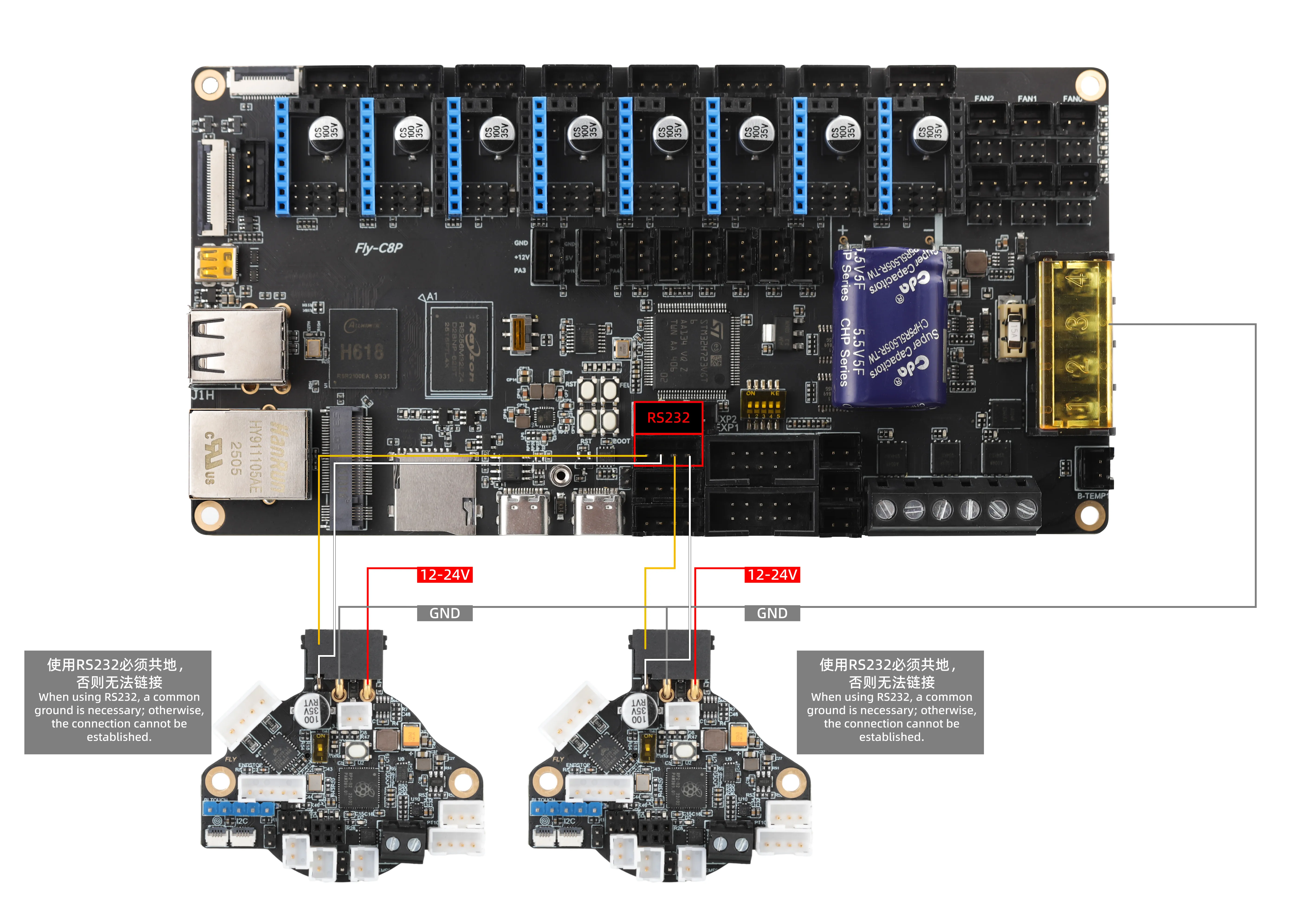

- RS232の接線例

インターフェース設定説明
コアの注意事項
重要な準備
- ファームウェア要件:
ツールボードはRS232ファームウェアを書き込む必要があります。そうでなければ通信できません - 強制共地:
⚠️ ツールボードに接続する前に、そのツールボードとC8P
が同じ電源を使用していることを確認するか、ツールボードとメインボードのGNDを接続する必要があります(同じ24V/12V電源を使用すれば十分です) - インターフェースの特性:
- 二つのRS232インターフェースは独立/同時に使用可能です
- Klipper
serial:
パラメータはハードウェアで固定されており、変更できません
配線規範
|
|

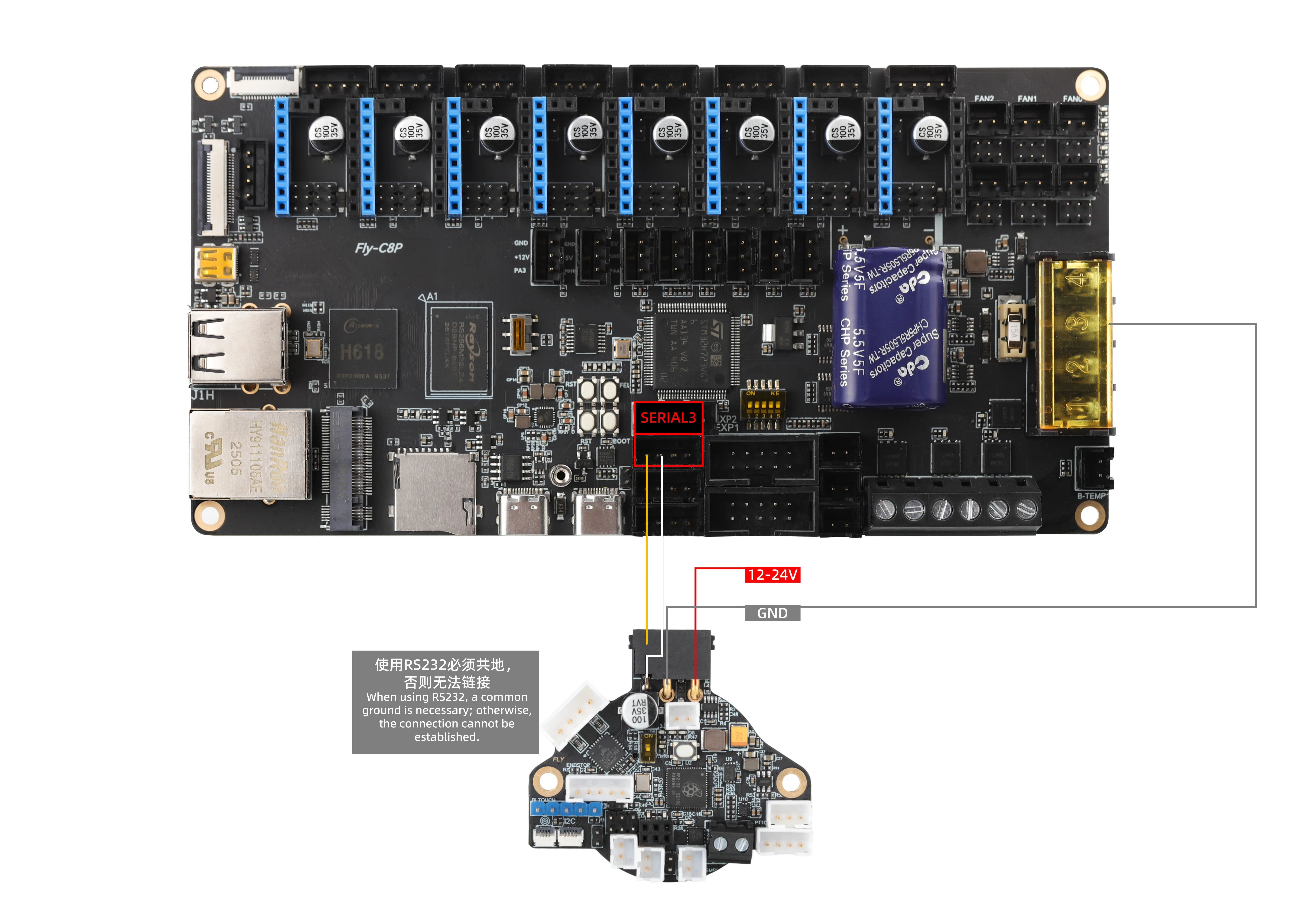

- 左側のインターフェース(SERIAL3)

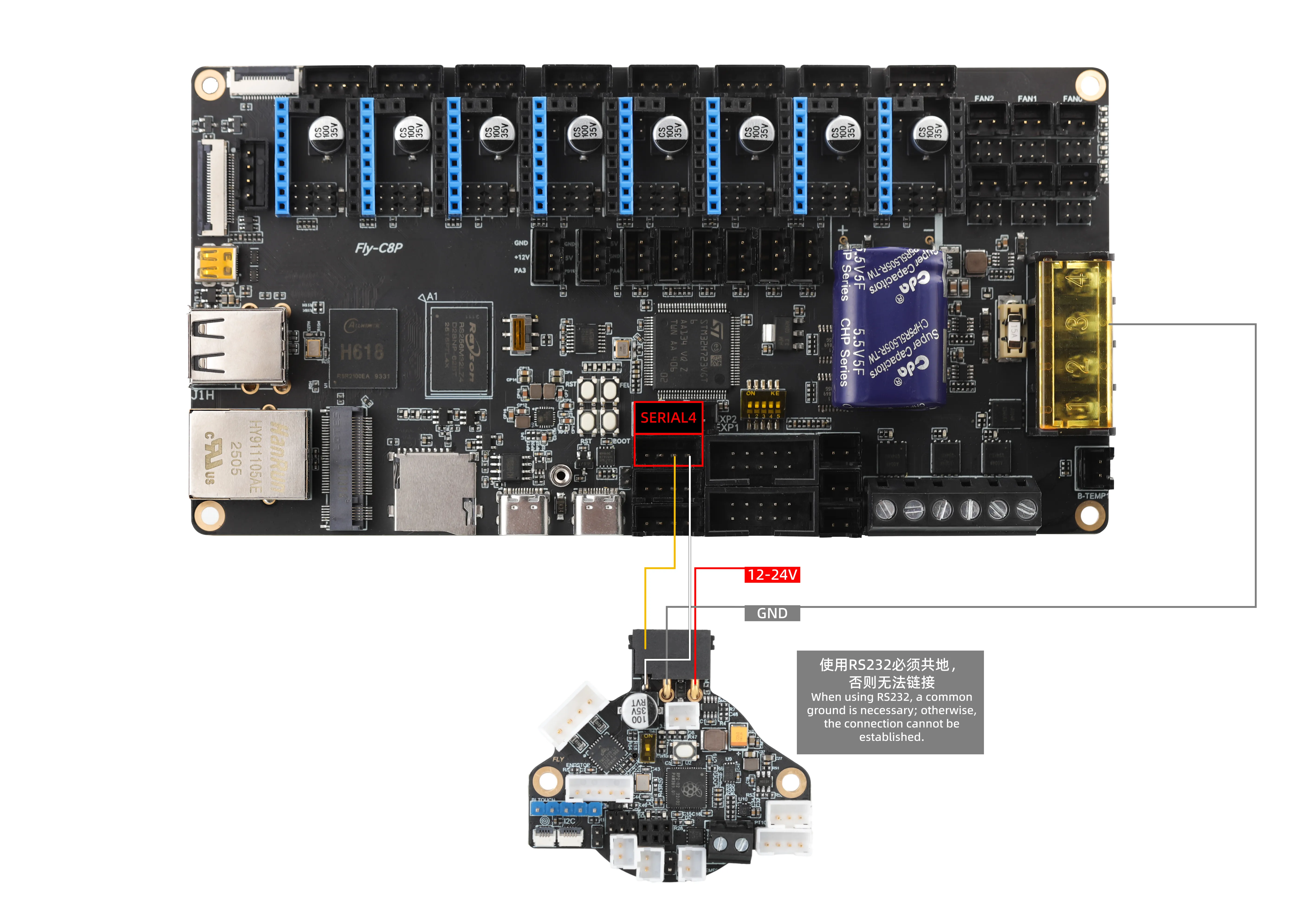

- 右側のインターフェース(UART4)
設定手順
- printer.cfgを編集します
[mcu ToolBoard] # "ToolBoard"を実際の名前に変更してください
serial: /dev/serial3 # 左側のインターフェース専用デバイスノード
baud: 250000
restart_method: command - 重要な設定説明
[mcu]
の名前はツールボードの機能を反映する必要があります(例:[mcu Laser]
)/dev/serial3
は左側のインターフェース専用ノードであり、変更できません
設定手順
- printer.cfgを編集します
[mcu ToolBoard] # "ToolBoard"を実際の名前に変更してください
serial: /dev/serial4 # 右側のインターフェース専用デバイスノード
baud: 250000
restart_method: command - 重要な設定説明
[mcu]
の名前はツールボードの機能を反映する必要があります(例:[mcu Extruder]
)/dev/serial4
は右側のインターフェース専用ノードであり、変更できません
一般的な操作フロー
- ブラウザを開き、アドレスバーに上位機のIPアドレスを入力します。例えば、私の上位機のIPは
192.168.101.179
なので、直接入力してEnterキーを押します

- 上位機のWEBインターフェースを開き、左サイドバーの設定オプションから以下を探します:
![]() |
![]() |
- 対応するIDを入力します
![]() | ![]() |
-
設定を適用します
- 設定コードを対応する領域に貼り付けた後
- 右上の SAVE & RESTART をクリックします
-
Klipperが
ADC out of range
を表示した場合、これは正常な現象です。ヒーターと熱敏をメインボードに接続し、ノズルとヒーターの熱センサピンを適切に設定した後、保存して再起動してください。
