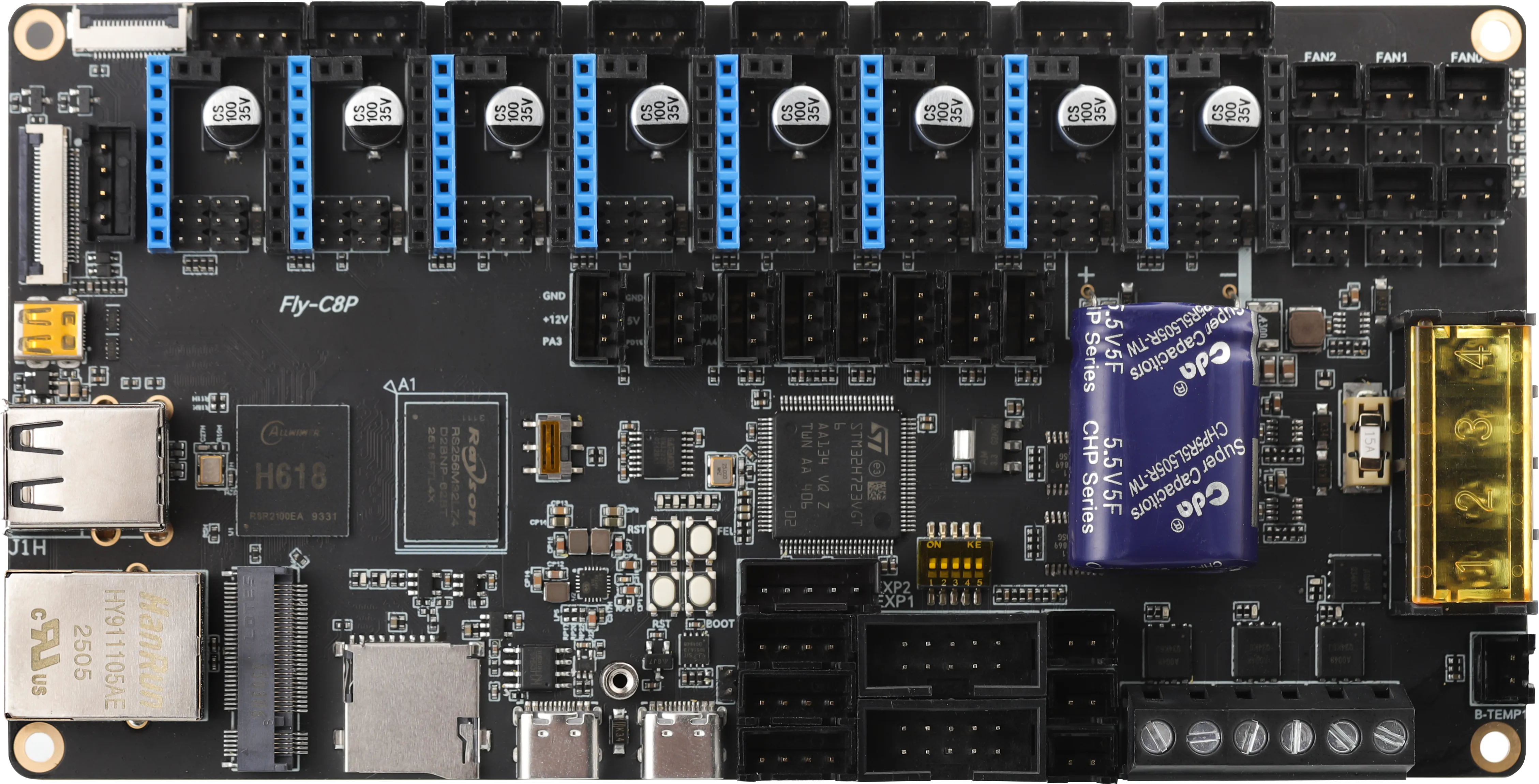

FLY C8P

製品の特徴

  • 32ビット、主周波数550MHzのArm® Cortex®-M7シリーズSTM32H723VGT6メインコントロールチップを採用
  • TMCドライバのSPIおよびUART動作モードをサポート
  • 板載DIAG機能ピンを搭載。ジャンパーピンの簡単な抜き差しで無限位置帰線機能を使用可能
  • 数控ファンの24V、12V、5V電圧選択可能で、降圧モジュールの購入手間を省く
  • 新しいFlash書き込み方式で、コマンドラインから直接ファームウェアを更新可能
  • 多系統電源管理により、ポート、リミットスイッチ、ドライバなどが短絡してもホストコンピュータの動作に影響しない
  • RGBインターフェースサポート(12V、5V選択可能)
  • TFTスクリーンとHDMIスクリーンを1本のケーブルで接続可能
  • システムにklipper、moonraker、mainsail、fulidd、klipper-screen、Crowsmest、共振補償プラグインnumpyを事前インストール。ソース変更などの複雑な操作は不要。初心者でも簡単に使い始められる(TFカードまたはM2WEの購入が必要)

製品仕様

ホストコンピュータ

  • CPU:Allwinner H618、4コア64ビットCortex-A53
  • GPU:Arm Mali-G31
  • RAM:1GB DDR4
  • ROM:最大128GB SDCARD対応
  • 周辺機器
    • TFT x1
    • USB 2.0 x2
    • Micro HDMI x1
    • イーサネットポート(Eth)x1(100M)
    • FPC-HDMI x1
    • UART x1
    • RS232 x2
  • インターフェース:M.2搭載、Wi-Fi、eMMCなど拡張可能(独自プロトコルのため、FLY専用M.2デバイス以外は接続しないでください)
  • サポート:TFTスクリーンとHDMIスクリーンFPC 1本接続対応
  • システム事前インストール:klipper、moonraker、mainsail、fulidd、klipper-screen、Crowsmest、共振補償プラグインnumpy。ソース変更不要で初心者でも簡単に使い始められる(TFカードまたはM2WEが必要)

サブコンピュータ

  • MCU: STM32H723VGT6
  • ファームウェア: KLIPPER/RRF/Marlin
  • 12-24V直流電源供給をサポート。電源供給がより安定し、降圧モジュールを省く
  • ホットベッドポート最大出力電流:15A
  • ヒーターバー・ポート最大出力電流:6A
  • ファンポート最大出力電流:1A
  • ドライバ動作モードサポート:SPI、UART、STEP/DIR
  • サポートドライバ:外付けTMC5160Pro、TMC5160、TMC2209、TMC2225、TMC2226、TMC2208、TMC2130、A4988など
  • 拡張インターフェース:BLTouch(Servos、Probe)、RGB x2、UART x1、12864 x1、CAN x1
  • ファン:2線式数控ファン x6(24V、12V、5V選択可能)
  • 温度センサー:4チャネルNTC 100K
  • サポートマシン構造:カートリジアン、デルタ、コッセル、ウルチメイカー、コアXY

注意事項

出力ポート24V電源下最大電流12V電源下最大電流
ホットベッドポート15A7.5A
ヒーター・ポート6A3A
ファンポート1A0.5A
