スクリーン配線と設定
スクリーン配線
重要な安全注意
- TFTまたはHDMIスクリーンにFPCフラットケーブルを使用する際は、完全に電源を切った状態で操作してください。通電状態での接続はスクリーンの破損を引き起こす可能性があります。
- TFTスクリーンの配線時にはFPCフラットケーブルの挿入方向を確実に確認し、ケーブルの逆接続による機器障害を防いでください。
- TFT抵抗膜式タッチスクリーン配線
- C8 V1-V1.2 G2T配線使用
- C8 V1.3バージョン
- HDMI配線
TFT抵抗膜式タッチスクリーン配線
ヒント
- TFTスクリーンのパッケージには2本のFPCフラットケーブルが同梱されています：
14P（狭型ケーブル）と16P（広型ケーブル） - 抵抗膜式スクリーンには必ず
14P（狭型ケーブル）を使用してください
重要な注意
- スクリーンはホットプラグ非対応です。配線作業は必ず完全に電源を切った状態で行ってください

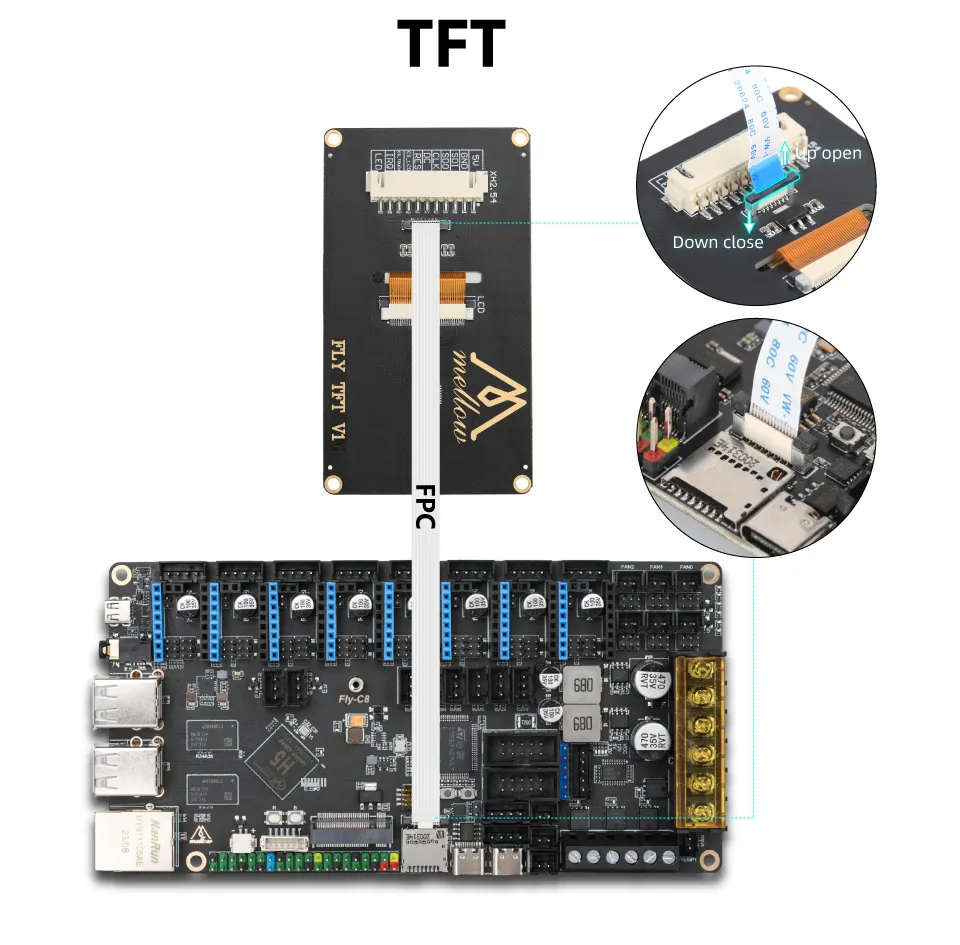

- FLY-C8 TFT抵抗膜式スクリーン配線
 |
|
TFT V2配線
ヒント
- C8 V1-V1.2バージョンでは、TFT V2容量性スクリーンを使用するためにはG2Tアダプターボードが必要です
- TFTスクリーンのパッケージには2本のFPCフラットケーブルが同梱されています：
14P（狭型ケーブル）と16P（広型ケーブル） - TFT V2 G2Tスクリーンには必ず
16P（広型ケーブル）を使用してください
重要な注意
- スクリーンはホットプラグ非対応です。配線作業は必ず完全に電源を切った状態で行ってください
- G2TとTFTスクリーンの取り付け
 |
 |
TFT V2配線
ヒント
- TFTスクリーンのパッケージには2本のFPCフラットケーブルが同梱されています：
14P（狭型ケーブル）と16P（広型ケーブル） - TFT V2 G2Tスクリーンには必ず
16P（広型ケーブル）を使用してください
重要な注意
- スクリーンはホットプラグ非対応です。配線作業は必ず完全に電源を切った状態で行ってください
- G2TとTFTスクリーンの取り付け
- TFTスクリーン取り付け図
HDMI配線
FLY-HDMI-LCD5スクリーン配線
重要な注意
- FPCフラットケーブル使用時、スクリーンはホットプラグ非対応です。配線作業は必ず完全に電源を切った状態で行ってください
接続方法1  | 接続方法2  |
スクリーン設定
- FLYOS-FASTシステム
FLYOS-FASTシステム スクリーン設定
- ブラウザでデバイスのIPアドレスにアクセスします。例：
http://192.168.6.110/
 |
 |
- 表示された
.flyos-configフォルダへ移動し、sys-config.conf設定ファイルを探します
sys-config.confファイルを開き、ご使用のスクリーンタイプに応じた設定方法を選択してください:
- TFT抵抗膜式スクリーン設定方法
- TFT容量性スクリーン設定方法
- HDMIスクリーン設定方法
- シリアルスクリーン設定方法
screen=の後ろをfly-tft-v2-rに変更してくださいklipper_screen=0をklipper_screen=1に変更してください- 変更後の例は以下の通りです
screen=fly-tft-v2-r
- および
klipper_screen=1
screen=の後ろをfly-tft-v2-cに変更してくださいklipper_screen=0をklipper_screen=1に変更してください- 変更後の例は以下の通りです
screen=fly-tft-v2-c
- および
klipper_screen=1
screen=の後ろをhdmiに変更してくださいklipper_screen=0をklipper_screen=1に変更してください- 変更後の例は以下の通りです
screen=hdmi
- および
klipper_screen=1
moon2uartの後ろの0を1に変更してくださいklipper_screen=1をklipper_screen=0に変更してください- 変更後の例は以下の通りです
moon2uart=1
- 変更を保存後、システムを再起動して設定を有効にしてください
