配線リファレンス

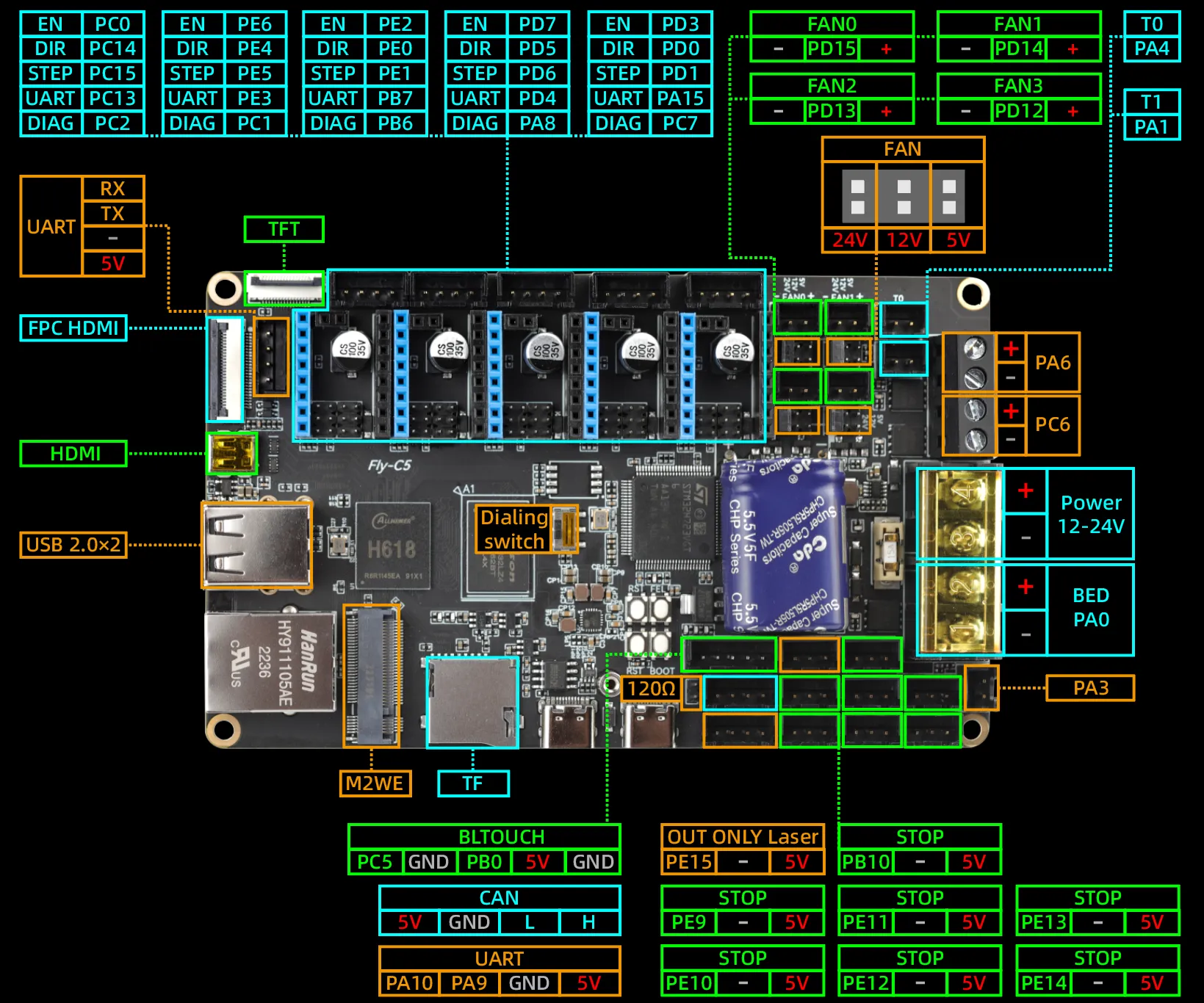

PINピン説明

マザーボードドライバージャンパー

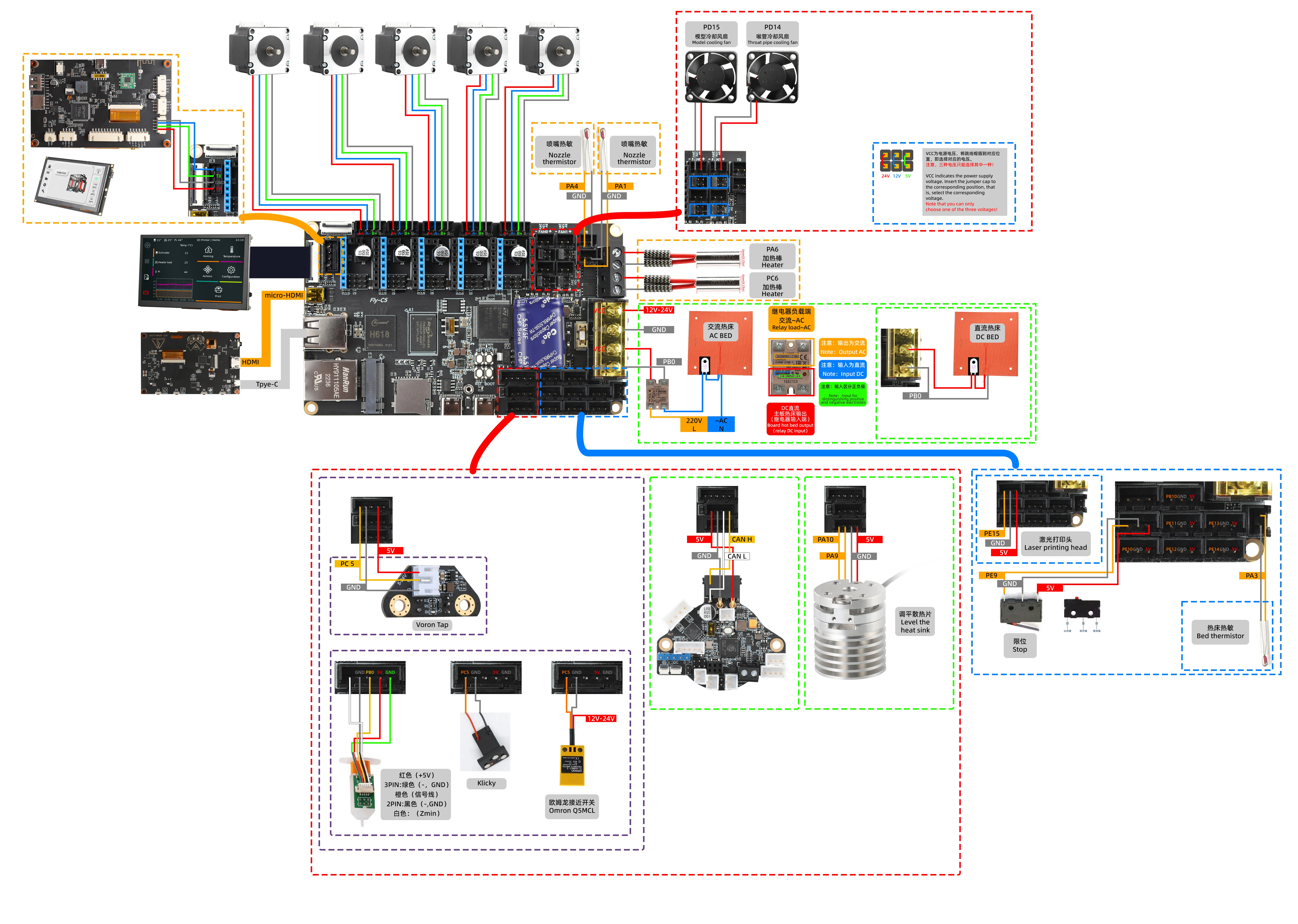

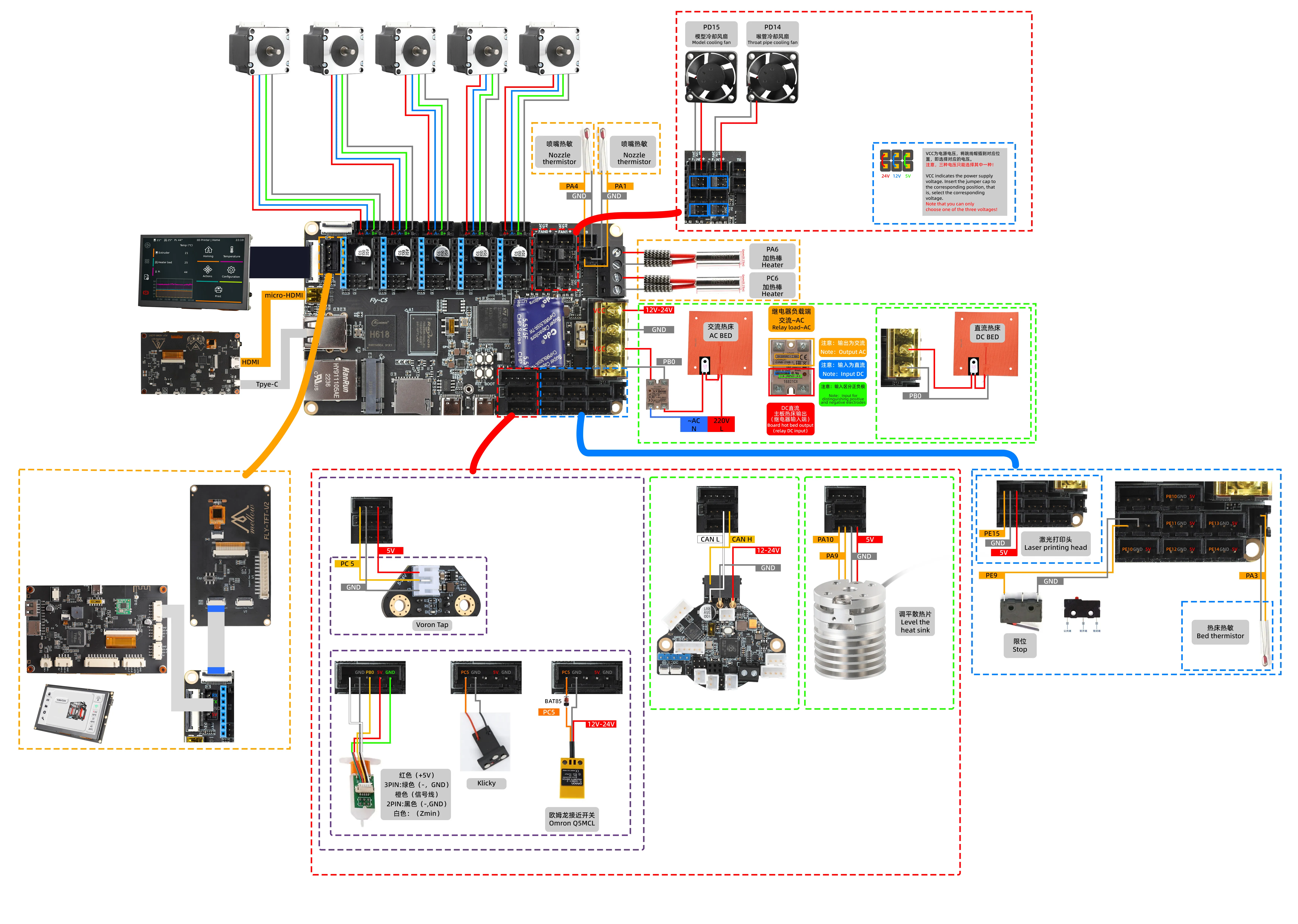

メイン基板接続

警告

購入した完成品の3線式リミットスイッチは使用しないでください。このようなリミットスイッチによりメイン基板が短絡し、基板が破損する可能性があります!配線図に示された配線方法を厳守してください!

ヒント
  • 配線図の解像度が高いため、一部のインターネット環境が悪いユーザーは読み込みに時間がかかる場合がありますので、しばらくお待ちください~~~ (≧∀≦)ゞ
  • マウスポインタを配線図の上で右クリックし、「画像を別名で保存」を選択してデスクトップに保存すれば、より見やすくなりますよ~~~ σ(´∀`*)

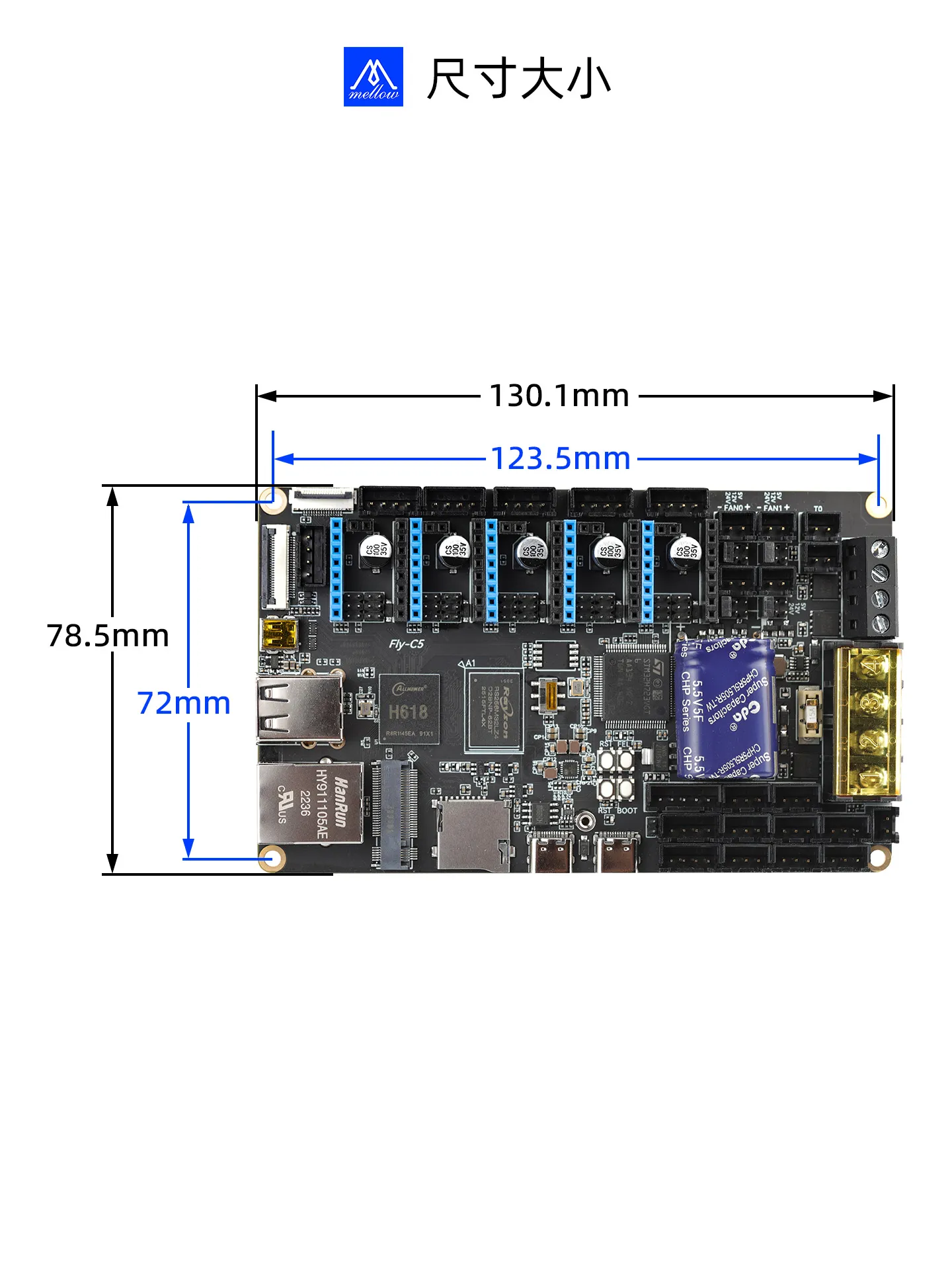

寸法図
