マザーボードの注意事項

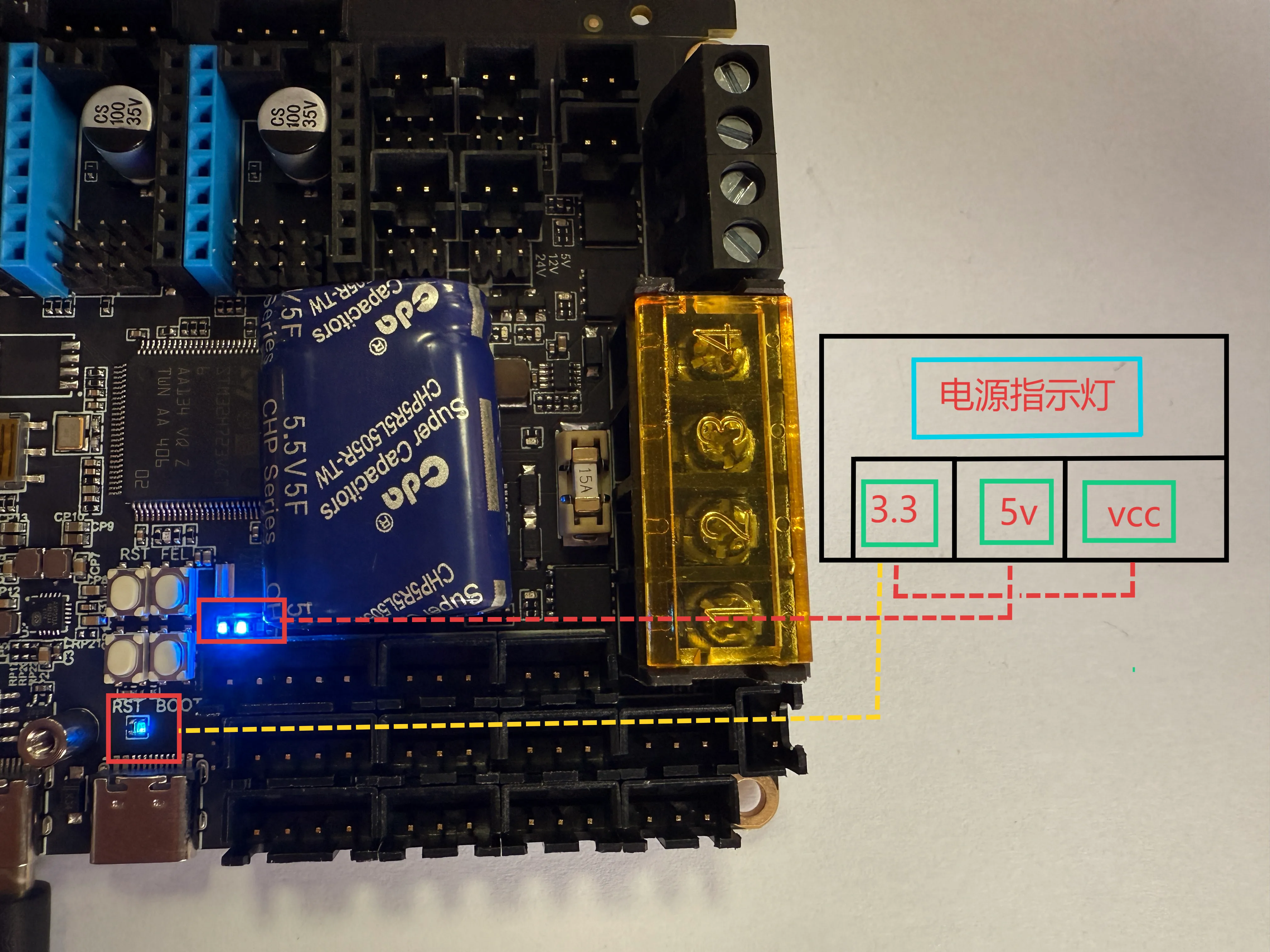

電源インジケーターランプ

  • TYPE-Cのみで電源を供給し、他のマザーボード電源に接続しない場合、少なくとも2つのランプが点灯する必要があります3.3V5V
  • マザーボード電源に接続した後、マザーボード電源ランプは3.3V5VVCCが点灯する必要があります

問題のトラブルシューティング

注意
  • 外部デバイス(ドライバ、リミット、12864など)が一切接続されていない状態で
  • TYPE-Cのみで電源を供給すると3.3Vが常時点灯します
  • マザーボード電源とドライバ電源を接続した後、5Vランプが点灯しない場合はカスタマーサポートにお問い合わせください

ドライバ

  • マザーボードは外部ドライバをサポートしています 配線と設定チュートリアル

リミット端子

  • 配線順序に注意してください。3線式リミットの場合、5V、GND、Sの接続が間違っているとマザーボードが損傷する可能性があります
  • 2線式の場合はSとGNDを直接接続すればよいです
  • PL08その他近接スイッチは信号端子にダイオードを接続して電圧を3.3V以下に低下させる必要があります
