产品简介

FLY-KPPM安装关机模块是专为树莓派等开发板设计的安全模块，旨在防止停电导致数据丢失的问题。采用先进的技术，当停电发生时能自动切换至电容电源，确保开发板能在停电情况下依然稳定运行15秒，保障数据有效保存。小巧方便，安装简单。

产品注意事项

须知

输入电源只支持 DC12-24V，接线时注意分清正负极，接线过程必须在断电状态下进行，确认接线无误方可上电；因接线有误造成的损失，我司不予承责。

须知

5V OUT插座处+5V 为应急电源输出，不做常用供电输出，请使用 USB-OUT或者SIG/IO 给上位机供电。

须知

搭配安全关机模块时候，需要使用 12V-24V 电源供电，为确保模块工作正常，安全关机模块板内 5V 输出电压不能低于 4.9V，否则安全关机模块会从内部升压取电，电容会一直处于充电状态，导致模块持续发热

产品屏幕显示内容说明

屏幕内容说明	左边说明	右边参数	右边说明
`IN:`	输入电压	`OUT:`	输出电压
`CA:`	电容总电压	`OI:`	输出负载电流
`C1:`	C1电容电压	`C2:`	C2电容电压
`Temp:`	安全关机模块温度	`E:`	状态提示，请看下方

显示内容	状态说明
`Ready!`	正常开机
`IN LOW!`	输入电压低
`IN OVR!`	输出电流过高
`OV LOE!`	输出电压过低
`OV OVR`	输出电流过高
`TP OVR!`	温度过高
`NONE`	未知错误
`R: XX Sec`	如果在10秒内断电在上电会显示此提示，倒计时结束后重启上位机

固定外壳模型下载

https://cdn.mellow.klipper.cn/STEP/KPPM.zip

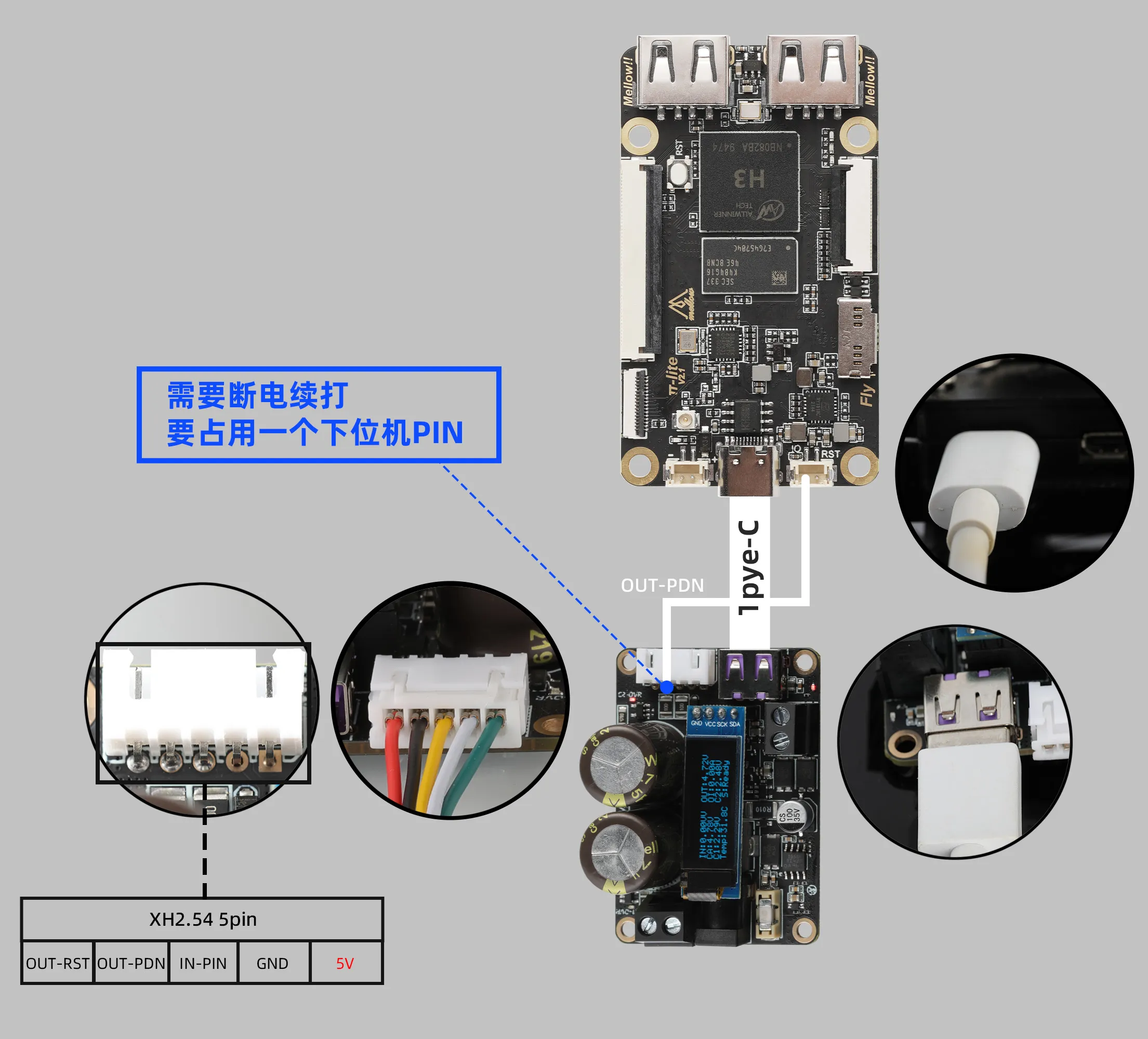

引脚说明

OUT-RST 重置
OUT-PDN 关机
IN-PIN

默认拉高, 模块上电时会自动检测上次掉电时间, 如果掉电时间小于10秒,会等待到10秒后自动开关一次5V输出 (确保上位机完成关机并能再次重新启动) 如果接到GND. 将禁用自动检测掉电时间功能

FLY上位机使用教程

情報

只适用与FLY-Pi FLY-Pi-V2 FLY-C8

FLY上位机需要使用SSH执行下方命令

sudo curl -kfSL --progress-bar https://cdn.mellow.klipper.cn/firmware/sun50i-h5-power-key.dtbo -o /boot/dtb/allwinner/overlay/sun50i-h5-power-key.dtbo
sudo grep -q "^overlays=.*power-key" /boot/FlyOS-Env.txt || sudo sed -i '/^overlays=/ s/$/ power-key/' /boot/FlyOS-Env.txt
