製品概要

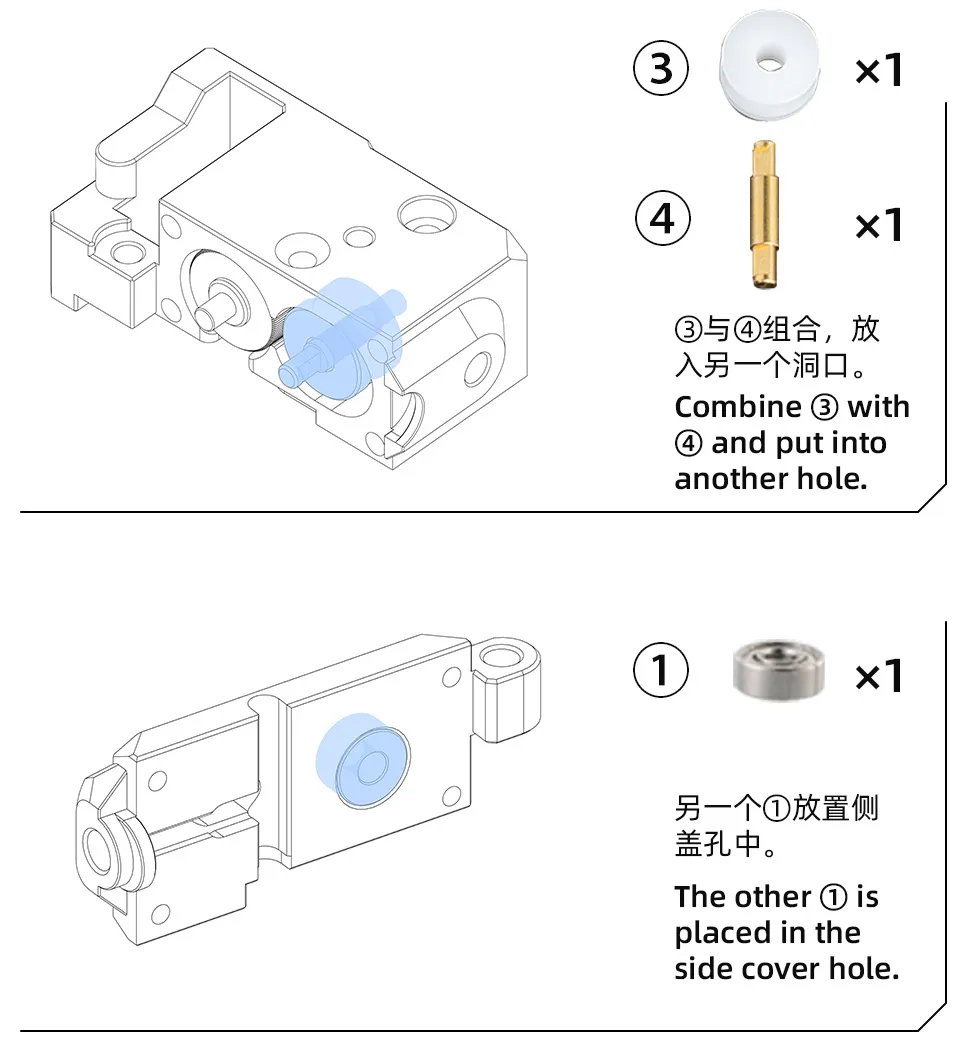

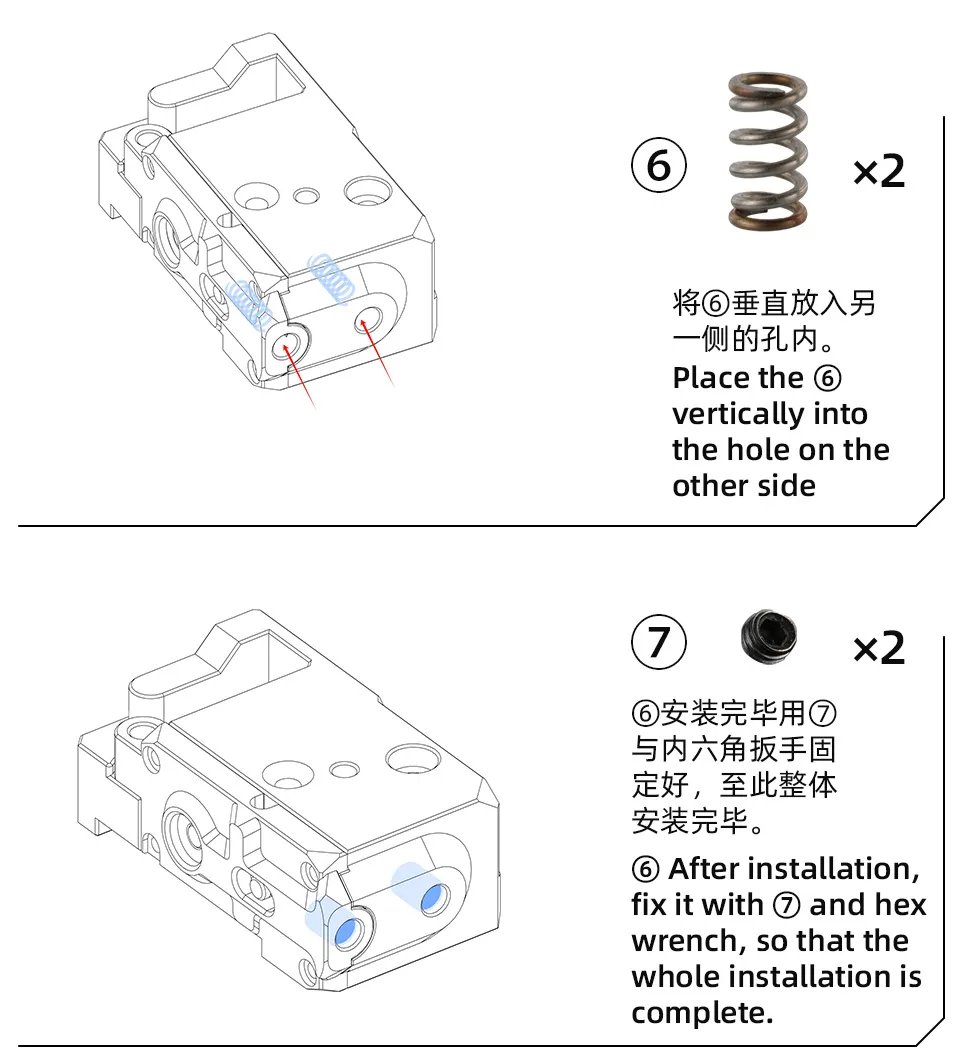

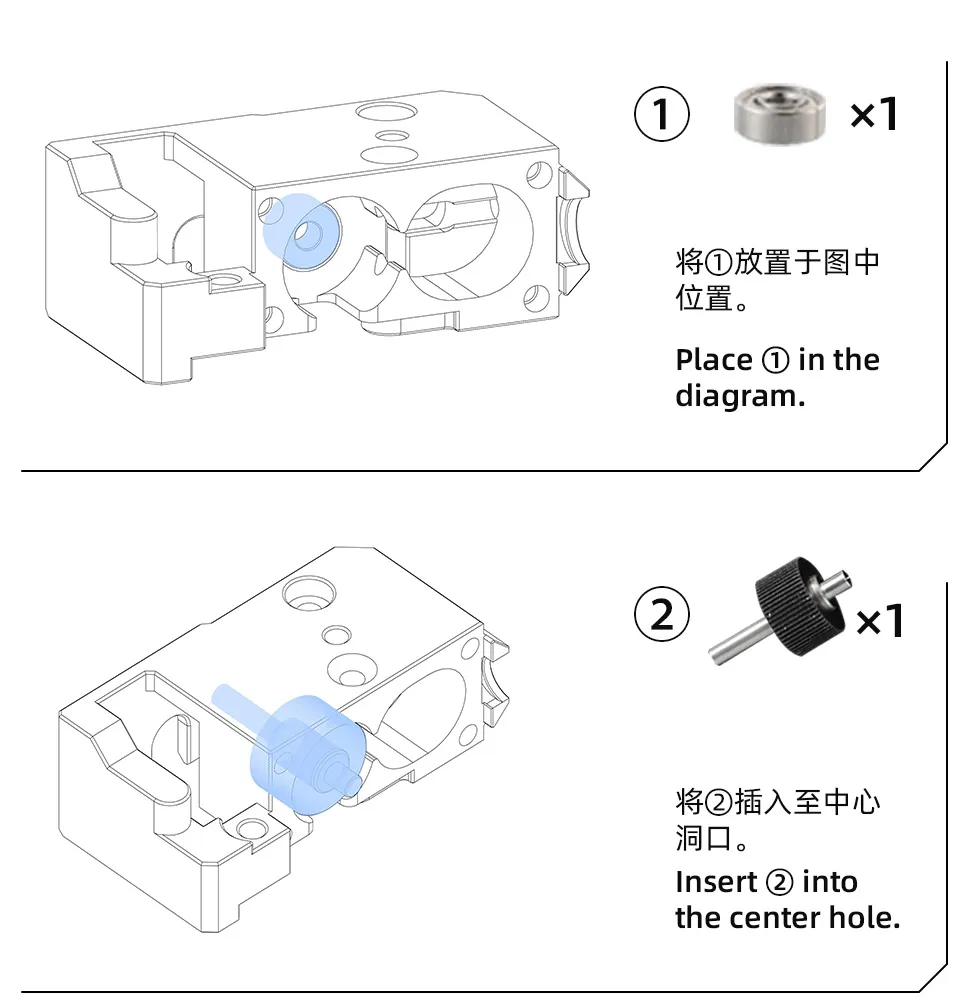

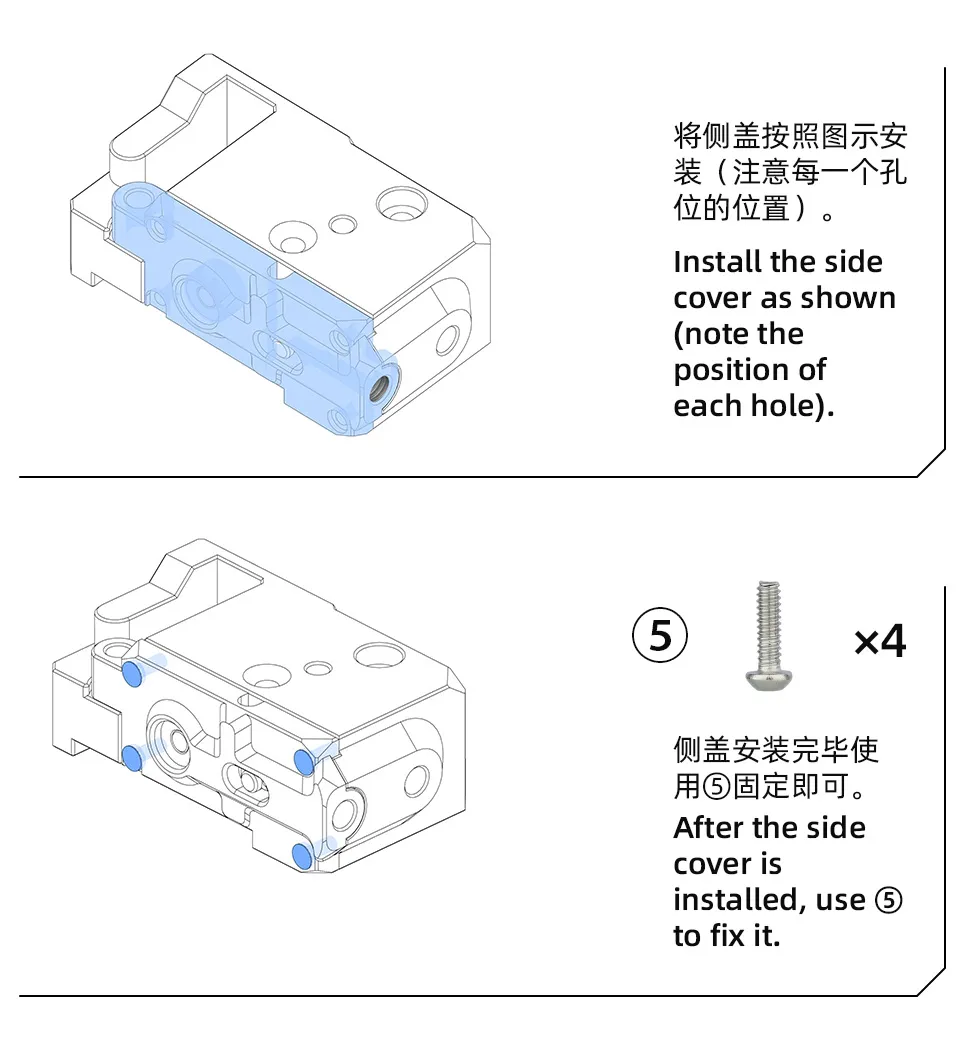

FilGuard フィラメント検出器はVZ-Hextrudort-Low エクストルーダーと互換性があり、フィラメント切れ検出、詰まり検出をサポートし、カスタマイズ可能なボタンも搭載しています。

接線チュートリアル​

  • ボードに装着されたPH2.0 5Pターミナルを使用することで配線がより簡単になります。

ファームウェアのランプ状態について​

  • フィラメント切れ: 赤色点滅
  • フィラメント供給: 青色点滅（供給速度が速いほど点滅頻度が高くなります）
  • フィラメント排出: 緑色点滅（上記と同じ）
  • フィラメントありだが供給または排出なし: オレンジ色のブレスレットランプ

Klipperでのフィラメント切れと詰まりの設定例​

手記

詰まり検出設定ではdetection_length: 2.0

2.0mmはこのスマートフィラメント検出モジュールが正常に動作するための最小検出長です。誤検出が発生した場合は、検出長を1mmずつ増やして問題が解決するまで試してみてください。

[respond]
default_type: echo

[force_move]
enable_force_move: True

[filament_switch_sensor フィラメント切れ検出]
pause_on_runout: False
switch_pin: ^!PG12
runout_gcode:
        {% if (printer.print_stats.state == "printing") %}
                PAUSE
        {% endif %}
        M118 フィラメント切れ
        # filament_unload
insert_gcode:
        M118 上料
        FORCE_MOVE STEPPER=extruder DISTANCE=8 VELOCITY=5 ACCEL=60
        {% if (printer.extruder.can_extrude|lower != 'true') or (printer.extruder.target == 0)%}
                M118 等待加热!
                SET_HEATER_TEMPERATURE HEATER=extruder TARGET=200
                TEMPERATURE_WAIT SENSOR=extruder MINIMUM=190
        {% endif %}
        M83
        G92 E0
        G0 E50 F500
        G0 E10 F200

[filament_motion_sensor 詰まり検出]
extruder: extruder
detection_length: 2.0
switch_pin: ^!PG10
pause_on_runout: False
runout_gcode:
        {% if (printer.print_stats.state == "printing") %}
                PAUSE
        {% endif %}
        M118 詰まり
insert_gcode:
        M118 詰まり復旧
#event_delay:
#pause_delay:

情報

供給と排出はどちらか一方のみを使用できます

Klipper排出ボタンの設定例​

[gcode_button filament_unload]
pin: ^!PG11
release_gcode:
filament_unload
press_gcode:


[gcode_macro filament_unload]
gcode:
        {% if (printer.print_stats.state != "printing") %}
                M83
                G92 E0
                {% if (printer.extruder.can_extrude|lower != 'true') or (printer.extruder.target == 0)%}
                        M118 等待加热!
                        SET_HEATER_TEMPERATURE HEATER=extruder TARGET=190
                        TEMPERATURE_WAIT SENSOR=extruder MINIMUM=185
                {% endif %}
                G0 E10 F300
                G0 E-20 F200
                G0 E-50 F500
        {% else %}
                M118 打印中，不会回抽操作!
        {% endif %}

Klipper供給ボタンの設定例​

[gcode_button filament_unload]
pin: ^!PG11
release_gcode:
filament_unload
press_gcode:


[gcode_macro filament_unload]
gcode:
        {% if (printer.print_stats.state != "printing") %}
                M83
                G92 E0
                {% if (printer.extruder.can_extrude|lower != 'true') or (printer.extruder.target == 0)%}
                        M118 等待加热!
                        SET_HEATER_TEMPERATURE HEATER=extruder TARGET=190
                        TEMPERATURE_WAIT SENSOR=extruder MINIMUM=185
                {% endif %}
                G0 E20 F300
        {% else %}
                M118 打印中，不会回抽操作!
        {% endif %}

三次元モデルダウンロードリンク​

https://cdn.mellow.klipper.cn/STEP/%E8%80%97%E6%9D%90%E6%96%AD%E6%96%99%E5%A0%B5%E6%96%99%E6%A3%80%E6%B5%8B%E6%A8%A1%E5%9D%97.7z
