概要

LLLバッファの使用

LLL消耗品バッファは、3Dプリンターのリモートフィラメント供給を専門に設計されたデバイスで、消耗品の装着および取り外し操作を簡略化することを目的としています。このバッファには、フィードとリトラクト用の2つのボタンが備えられており、ユーザーが電動フィードとリトラクト操作を行うことができます。

バッファ機能:

3Dプリンターのエクストーラーがフィードするとき、遠くの消耗品ホルダーを引きずると、バッファはその動作を検出すると、自動的にヘッド方向に一部のフィラメントを供給します。引きずりが発生するたびに、バッファはこのフィラメント供給操作を繰り返します。これにより、エクストーラーによるフィラメントの引き抜きを効果的に減少させ、エクストーラーの推進力の安定を保ち、印刷品質の安定性を向上させることができます。

断料検出機能:

バッファ内にフィラメントがないことを検出すると、バッファには内部の断料検出器が搭載されており、3Dプリンターに印刷を一時停止する信号を送ります。この機能を使用するには、シグナルピンを接続し、3Dプリンターの設定を変更する必要があります。一方、バッファ機能は設定を変更することなく直接使用できます。

上記の機能設計により、LLL消耗品バッファは消耗品の操作を簡略化し、3Dプリンターのプロセスの安定性と印刷品質を向上させます。

  • 使用する際は、消耗品を接続した後でなければ機能は使用できません。それ以外の場合、ボタンでモーターの動作を制御するだけです

設定参考

[filament_switch_sensor 断料検出]
pause_on_runout: true
switch_pin: ^PG7
runout_gcode:
PAUSE
M118 紙不足
insert_gcode:
M118 フィラメント追加

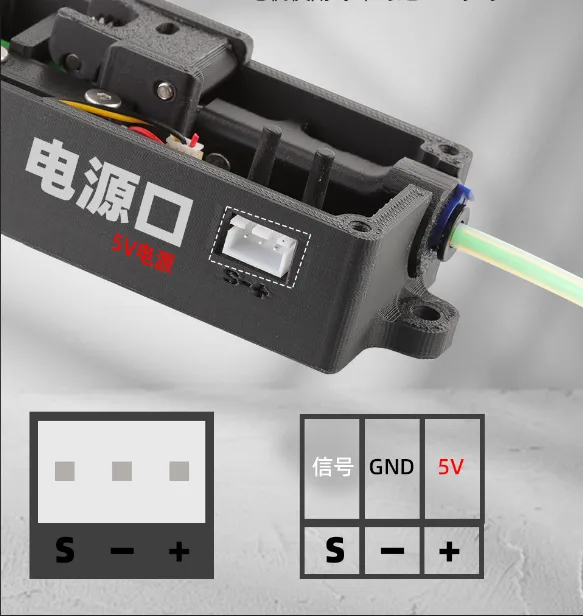

配線参考

安装図解

  • ビリビリ動画教程 インストール動画
  • YouTube動画教程 インストール動画

安装図解

  • 下記のダウンロードリンクをクリックしてください
