Marlin設定

情報
  • このドキュメントは以下の設定方法を提供しています
  • Marlin設定

ピン設定

  • 参考ピン設定
  • 以下の設定方法はどちらか一方のみ使用可能です

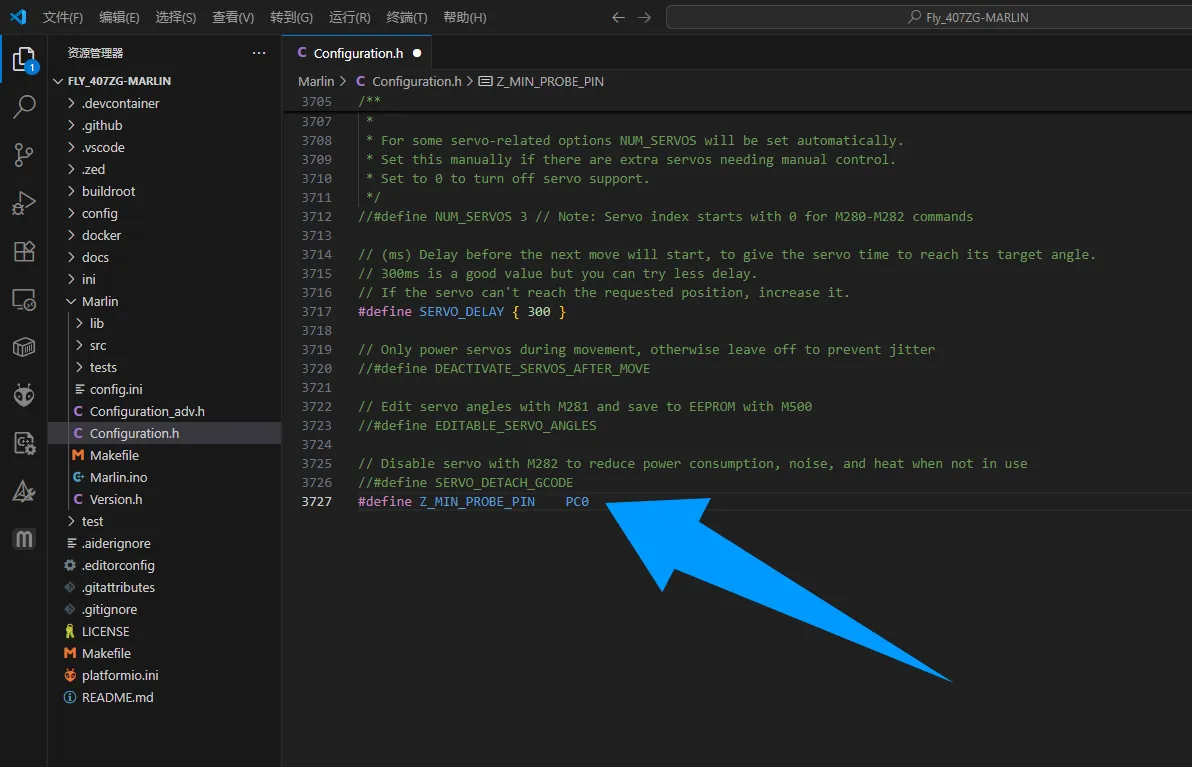

#define Z_MIN_PROBE_PIN    PC0
  • Configuration.hの最後または他の設定に影響しない場所に追加してください
  • どちらか一方のみ使用可能
  • メインボードのピン設定方法
  • どちらか一方のみ使用可能

プローブピン設定

#define SOL1_PIN PA5

プローブオフセット

  • プローブオフセットを設定
#define NOZZLE_TO_PROBE_OFFSET { 0, 0, 0 }

セーフティエッジ距離

#define PROBING_MARGIN 10

ソフトリミットを無効化

// #define MIN_SOFTWARE_ENDSTOP_Z

リミットスイッチのデフォルト論理レベル設定

#define Z_MIN_ENDSTOP_HIT_STATE HIGH

探知ポイント数

  • 探知ポイント数を設定
#define GRID_MAX_POINTS_X 3
#define GRID_MAX_POINTS_Y 3

Z_MINリミットを使用してプローブ信号を取得

#define Z_MIN_PROBE_USES_Z_MIN_ENDSTOP_PIN

プローブデータを使用してZ軸原点復帰

#define USE_PROBE_FOR_Z_HOMING

センタリングZ軸原点復帰を有効化

#define Z_SAFE_HOMING

熱床調平タイプ(グリッド)の設定

#define AUTO_BED_LEVELING_BILINEAR

EEPROM設定を有効化

#define EEPROM_SETTINGS

電磁プローブを有効化

#define SOLENOID_PROBE

原点復帰後に自動で調平データを復元

#defne RESTORE LEVELING AFTER G28

スライサーソフトウェア設定

  • 各プリントタスク開始前に再度調平を行う必要がある場合は、スライサーソフトウェアの開始Gコードに以下のコマンドを追加する必要があります:
G28;
G29;
