モジュールトリガー値の調整方法

このドキュメントでは、FLY-Alps 圧力センサーのトリガー感度を調整し、レベル精度と信頼性を確保する方法について説明します。

ビデオチュートリアル

Loading...

準備作業

トリガー値の調整を開始する前に、以下を確認してください:

1. モジュールがマザーボードに正しく接続されていること
2. ALPS ファームウェアが書き込まれ、正常に動作していること
3. 設定ファイルが正しく読み込まれていること

ステップ1: モジュールの有効化

1.1 有効化コマンドの送信

Klipper コンソールで以下のコマンドを送信し、圧力センサーのイネーブルピンをアクティブにします:

SET_PIN PIN=_probe_ready VALUE=1

1.2 モジュール状態の確認

コマンド送信後、モジュール上のトリガーLEDを観察します:

• 正常状態: LEDは消灯しているはずです
• トリガーテスト: 金属製の物品（ピンセット、レンチなど）でノズルに軽く触れると、LEDが点灯するはずです

注意事項

• 非金属の物品でテストする場合は、ホットエンドの温度に注意し、物品を損傷しないようにしてください
• LEDが常時点灯または点滅する場合は、EN ピンの配線と設定を確認してください

Loading...

ステップ2: 圧力トリガー値の調整

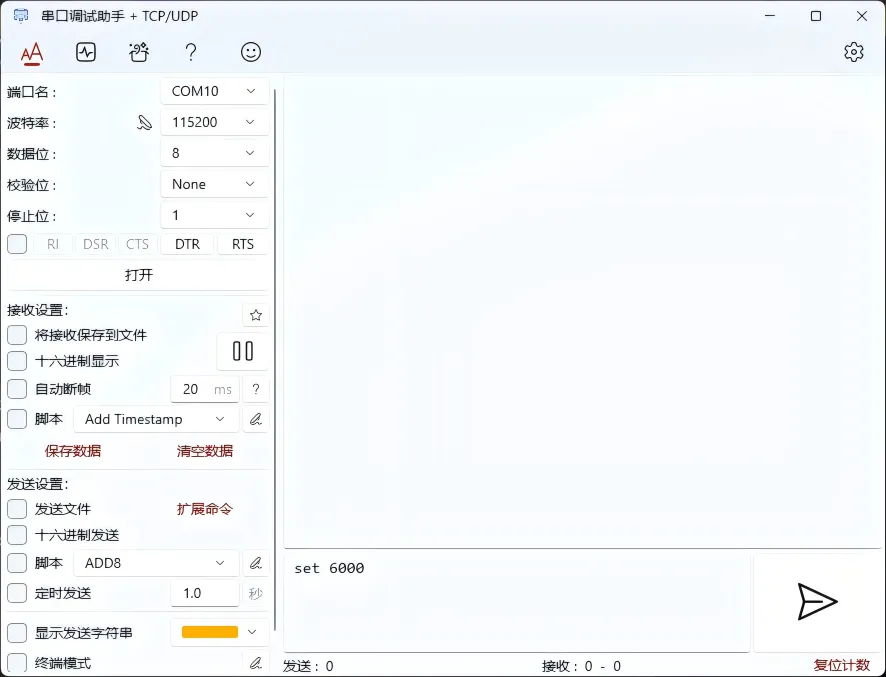

2.1 設定ツールへの接続

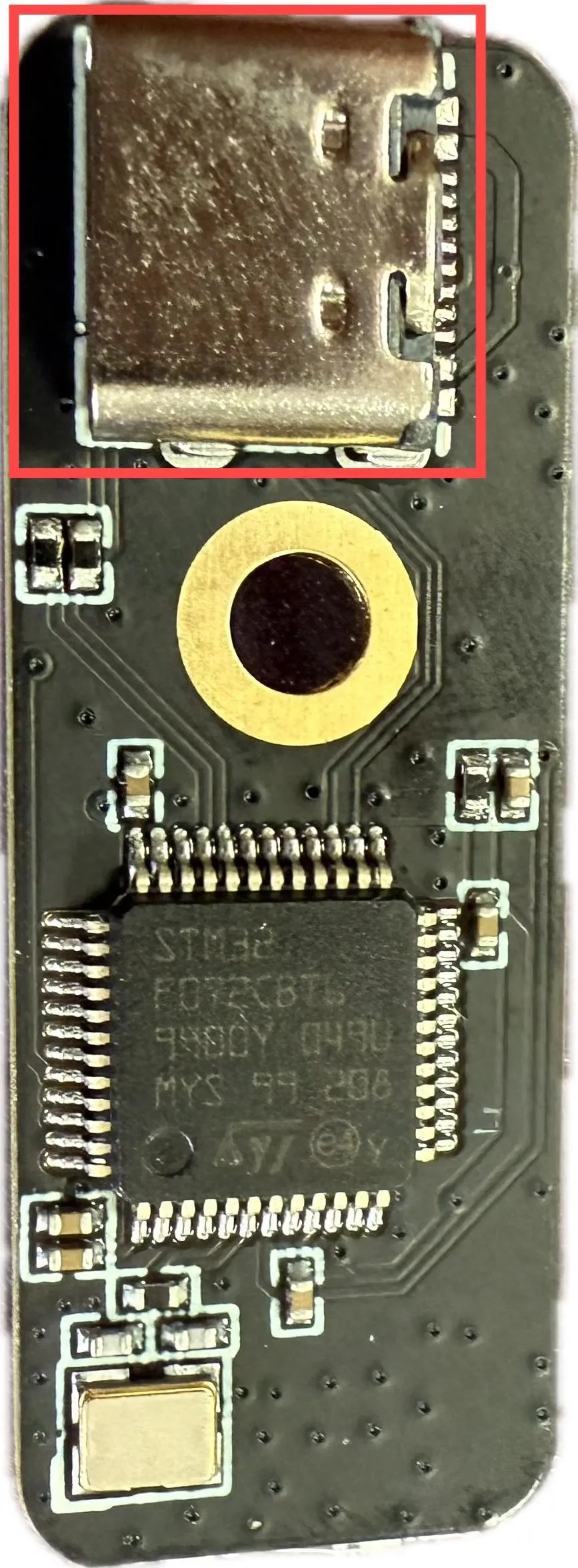

1. USBケーブルを使用して FLY-Alps モジュールをPCに接続します
2. FLY-Alps 設定ツール を開きます
3. 正しいシリアルポート番号を選択します
4. 「接続」ボタンをクリックします

Loading...

2.2 感度の設定

接続が成功したら、以下のことができます:

• 現在のADC値を確認: センサーの生データをリアルタイムで監視します
• トリガー閾値の設定: 実際のニーズに基づいて感度を調整します
• トリガー効果のテスト: 設定が適切かどうかを検証します

アドバイス

• 数値が小さいほど、センサーはより敏感になります（トリガーしやすくなります）
• 数値が大きいほど、トリガーにはより大きな圧力が必要になります
• 実際のテストを通じて最適な閾値を見つけることをお勧めします

よくある質問

問題	考えられる原因	解決方法
LEDが常時点灯	EN ピンの配線エラー	配線と設定を確認する
トリガーできない	閾値設定が高すぎる	感度の数値を下げる
誤トリガーが頻発する	閾値設定が低すぎる	感度の数値を上げる

詳細情報

その他の問題が発生した場合は、よくある質問ドキュメント を参照してください
