SB2040 V3

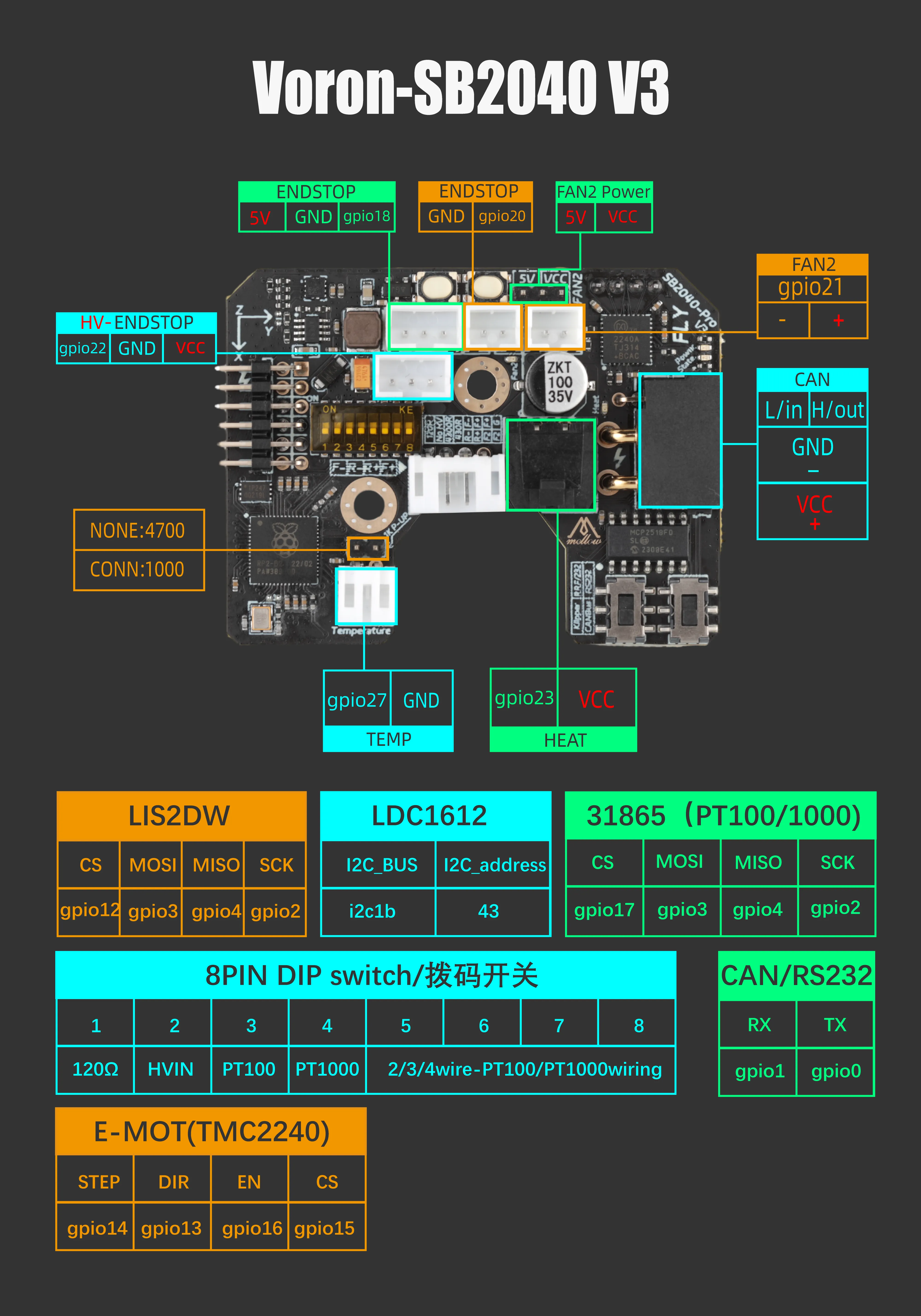

Références de câblage de la carte mère

Attention

En raison de la haute résolution de l'image, il est impossible de voir clairement sur la page web. Veuillez placer le curseur de la souris au-dessus du schéma de câblage, cliquer avec le bouton droit de la souris, choisir "Enregistrer l'image sous", et enregistrer l'image sur le bureau pour la visualiser !!!
