Obtention de l'UUID CANBus

• Avant de rechercher l'ID, connectez le tableau d'outils à l'UTOC ou à la carte mère avec un firmware de pontage en utilisant un câble de données XT30. Voici le schéma de connexion de référence
• Veuillez vérifier si le codeur est positionné correctement

• Assurez-vous que la résistance mesurée entre CAN H et CAN L en cas de coupure de courant est d'environ 60Ω. Si elle est de 120Ω, vous devez connecter un cavalier de 120Ω. Si elle est d'environ 40Ω, vous devez retirer le cavalier


  Configuration CAN et recherche d'ID

  • Si vous avez besoin d'utiliser le CAN, assurez-vous que votre machine hôte a été configurée pour le CAN

  ---

  À savoir

  Assurez-vous que la carte mère est bien connectée à la machine hôte avant de procéder aux étapes suivantes

  note

  Veuillez vous assurer que le réseau CAN de la machine hôte, la vitesse CAN de la carte mère de pontage et la vitesse de l'outil CAN sont totalement identiques

  Points à considérer avant de rechercher des dispositifs

  • Avant de rechercher les ID CAN, veuillez d'abord vous connecter à SSH
  • Veuillez noter qu'il est nécessaire de se connecter via le réseau et non via le port série
  • Assurez-vous d'avoir connecté un UTOC ou une carte mère avec un firmware de pontage CAN correctement flashé, et assurez-vous que le câble de données connecté à la machine hôte est fonctionnel

  Recherche de dispositifs

  • Maintenant que vous êtes connecté à la machine hôte, vous pouvez entrer lsusb pour rechercher les dispositifs, ce qui donnera l'une des situations suivantes :
    • Si l'entrée de lsusb indique que la commande ls n'est pas trouvée, vous pouvez installer la commande en entrant la commande ci-dessous

      sudo apt-get install usbutils
    • Si après l'entrée de lsusb rien ne se passe, c'est un problème système auquel nous ne pouvons rien faire, vous devrez changer de système ou utiliser un système connu pour fonctionner correctement
    • Si les informations de l'image ci-dessous apparaissent, notez que c'est juste à titre indicatif. Vous devez simplement vous assurer que 1d50:606f apparaît

  • 1d50:606f est le dispositif que vous devez utiliser cette fois-ci. Vous n'avez pas besoin de vous soucier des messages suivants, car des problèmes système peuvent entraîner des informations incomplètes ou non affichées
  • Si plusieurs 1d50:606f apparaissent, il est recommandé d'en éliminer un, sinon cela pourrait affecter le flashage ultérieur et la connexion du firmware, comme pour le FLY MINI PAD, il est recommandé d'utiliser l'UTOC intégré plutôt qu'un autre dispositif de pontage CAN
  • Si aucun ne s'affiche, vérifiez vous-même si le câble de données est bien connecté et si le firmware est correctement flashé.
  Points à noter

  Vous pouvez rechercher l'ID CAN uniquement lorsqu'il y a 1d50:606f

  Recherche de l'ID CAN

  • Entrez la commande ci-dessous pour rechercher l'ID

  ~/klippy-env/bin/python ~/klipper/scripts/canbus_query.py can0
  • Si un ID apparaît et que l'Application: à la fin indique Klipper, cela signifie que cet ID peut être utilisé directement
  • Si un ID apparaît et que l'Application: à la fin indique CANBOOT ou Katapult, cela signifie qu'il faut flasher le firmware pour l'utiliser


  Collection de problèmes CAN

  À savoir

  • Si vous ne trouvez pas l'ID CAN, consultez le document ci-dessous
  • Collection de problèmes CAN

  Ajouter l'ID CAN à la configuration

  • Ouvrez l'interface web de l'imprimante, dans la colonne de gauche, trouvez l'option de configuration : pour Fluidd c'est : {…} ; pour Mainsail c'est : Machine, cliquez dessus pour accéder à printer.cfg



  • Copiez l'UUID trouvé et ajoutez-le à la configuration de printer.cfg dans le noeud [mcu] à canbus_uuid: . Sauvegardez et redémarrez pour se connecter à la carte mère. Si Klipper indique que le firmware doit être mis à jour, qu'il y a des erreurs ADC, etc., cela signifie que Klipper est déjà connecté à la carte mère


    dangereux

    Attention : Tous les ID mentionnés dans ce document sont des exemples. Chaque carte mère a un ID unique, veuillez modifier et ajouter en fonction de l'ID réellement obtenu.

Obtention de l'ID RS232

• Avant de rechercher l'ID, connectez le tableau d'outils à l'UTOR ou au G2T en utilisant un câble de données XT30. Voici le schéma de connexion de référence
• Veuillez vérifier si le codeur est positionné correctement

Recherche de l'ID RS232

Précautions avant la recherche de l'appareil

• Avant de rechercher l'ID RS232, veuillez d'abord vous connecter à SSH
• Veuillez noter que vous devez vous connecter à SSH via le réseau et non via le port série
• Assurez-vous que l'UTOR est bien connecté et que le câble de données connecté à l'ordinateur hôte a des capacités de transmission de données
• Si vous utilisez un G2T, assurez-vous que le système supporte la connexion UART

Recherche de l'appareil

• Maintenant que vous êtes correctement connecté à l'ordinateur hôte, vous pouvez entrer lsusb pour rechercher l'appareil. Vous rencontrerez l'une des situations suivantes
  • Si vous entrez lsusb et qu'il vous indique que la commande ls n'est pas trouvée, vous pouvez installer la commande en utilisant la commande ci-dessous

    sudo apt-get install usbutils
  • Si vous entrez lsusb et qu'il ne se passe rien, c'est un problème système et nous ne pouvons rien y faire. Vous devez changer de système ou utiliser un système qui fonctionne correctement
  • Si les informations apparaissent comme dans l'image ci-dessous, veuillez noter que c'est juste à titre de référence. Vous devez seulement vérifier les caractères après l'ID

• 1a86:7523 est l'appareil que vous devez utiliser cette fois. Vous n'avez pas besoin de prêter attention aux informations supplémentaires, car des problèmes système peuvent entraîner des affichages incomplets ou inexistants
• Si ce n'est pas le cas, vérifiez par vous-même si le câble de données est correctement connecté, si le micrologiciel est correctement installé.

Précautions

Vous ne pouvez utiliser la commande ci-dessous pour rechercher l'ID RS232 que si vous avez 1a86:7523

Recherche de l'ID RS232

ls /dev/serial/by-path/*

• Si vous entrez ls /dev/serial/by-path/* et qu'aucun ID n'apparaît, mais que lsusb montre l'appareil, changez d'ordinateur hôte ou changez de système sur l'ordinateur hôte
• Notez que l'UTOR sortira trois ID, et si vous avez déjà utilisé un autre système UTOR, il enregistrera les ID, ce qui peut entraîner l'apparition de plusieurs ID lors de la recherche
• Assurez-vous que l'ID se termine par -port0, sinon il ne pourra pas être utilisé

Précautions

Veuillez vous assurer que la carte d'outils et l'UTOR sont bien mis à la terre!!! Sinon, vous ne pourrez pas vous connecter à la carte d'outils!!!

Remplir l'ID RS232 dans la configuration

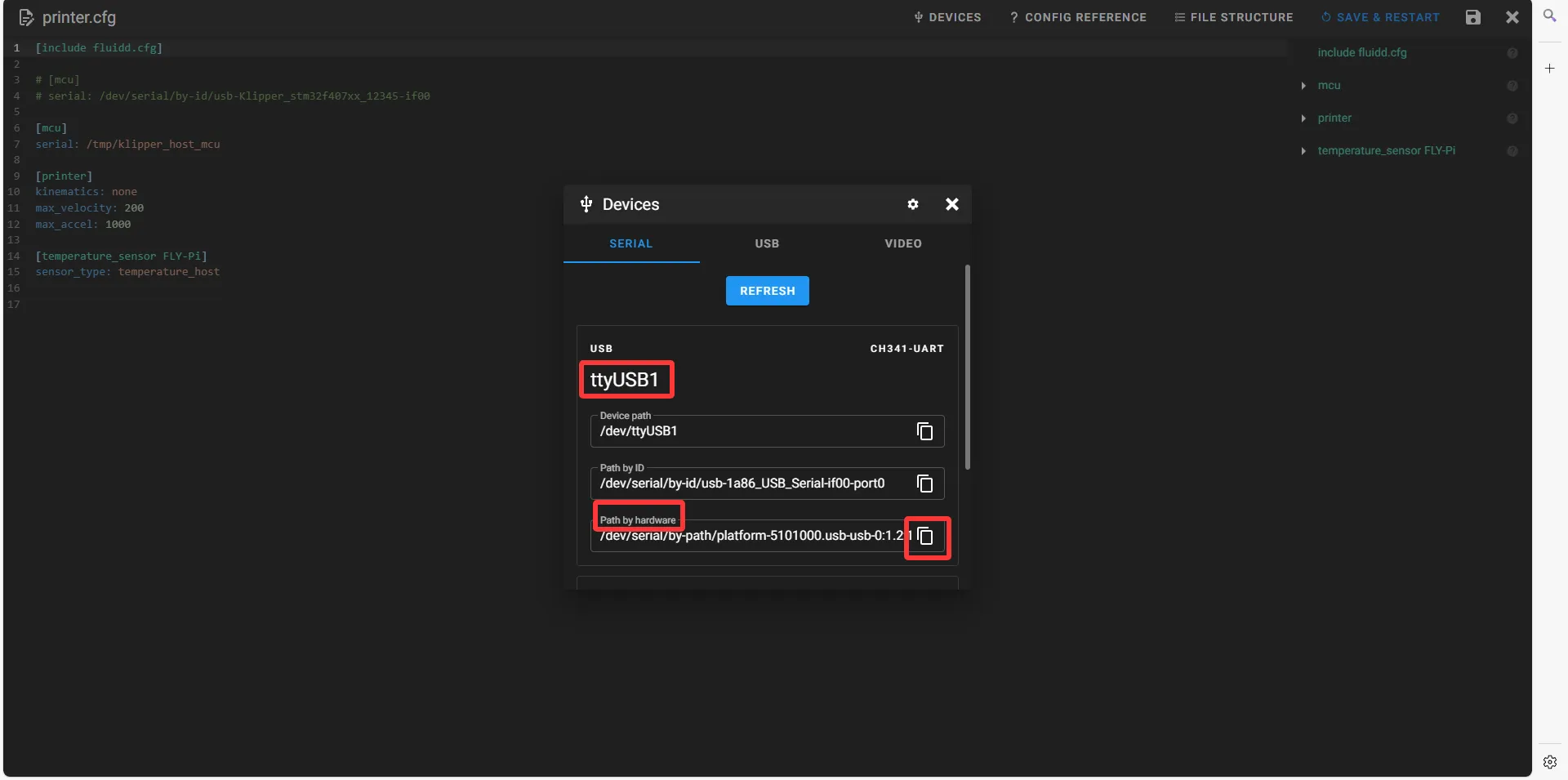

• Ouvrez l'interface web de l'imprimante, dans la colonne de gauche sous l'option de configuration, trouvez : fluidd c'est : {…} ; mainsail c'est : machine, cliquez pour entrer dans printer.cfg

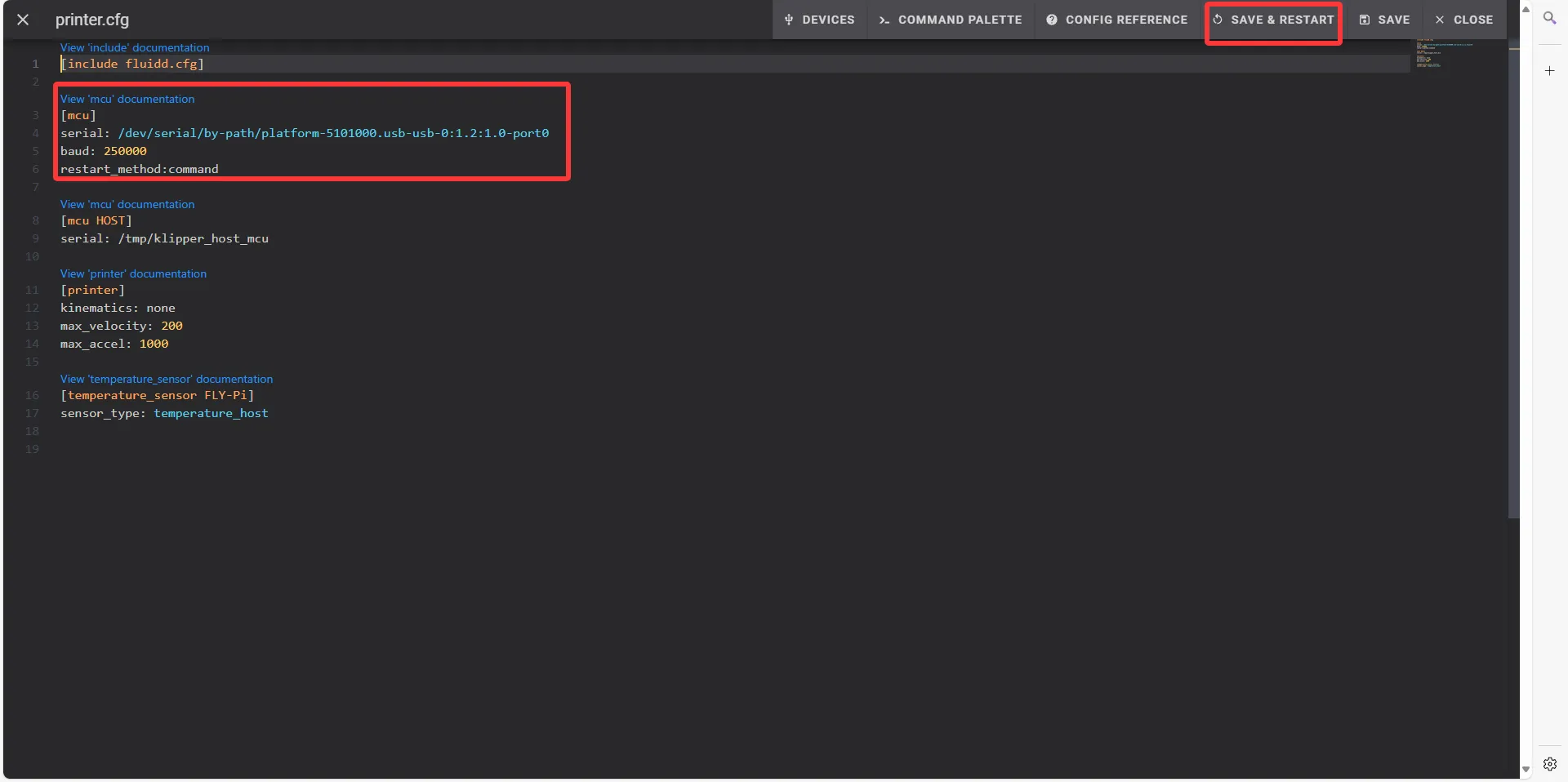

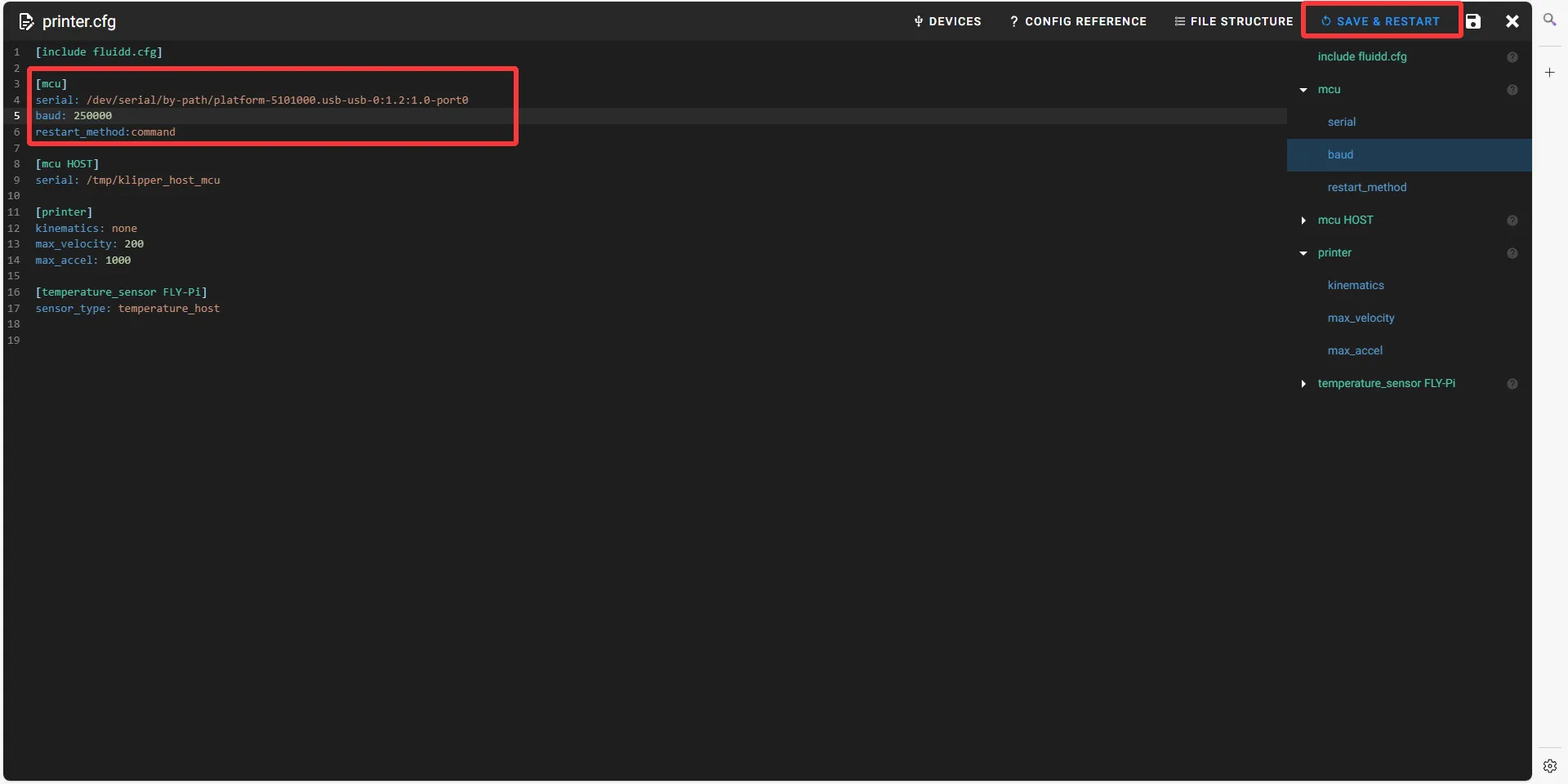

• Copiez l'ID en bleu et remplissez-le dans le nœud [mcu] de la configuration printer.cfg sous serial: . Après avoir sauvegardé et redémarré, vous pourrez vous connecter à la carte mère. Si Klipper indique ADC out of range, c'est un phénomène normal. Connectez correctement le lit chauffant et le thermocouple, configurez les broches du thermocouple de la buse et du lit, puis sauvegardez et redémarrez.



Précautions

• L'ID RS232 nécessite la configuration de baud: et restart_method:command
• Voici une configuration de référence

[mcu SHT36]
serial: /dev/serial/by-path/platform-1c1c000.usb-usb-0:1.2:1.0-port0
baud: 250000
restart_method:command

dangereux

Attention : Tous les ID mentionnés dans le document sont des exemples. L'ID de chaque carte mère est différent, veuillez les modifier et les remplir en fonction de l'ID réellement obtenu.

dangereux

Veuillez noter que l'ID ci-dessous ne peut pas être utilisé !!!!

serial: /dev/serial/by-id/usb-1a86_USB_Serial-if00-port0

---

Obtention de l'ID USB

• Veuillez préparer un câble de données capable de transmettre des données. Si le câble est particulièrement long, il est recommandé d'utiliser un câble avec un anneau magnétique

  Rechercher le tutoriel USB

  Conseils avant de rechercher l'appareil

  • Avant de rechercher l'ID USB, veuillez d'abord vous connecter à SSH
  • Veuillez noter qu'il faut s'assurer de se connecter à SSH via le réseau et non via le port série.
  • Veuillez vous assurer que la carte mère avec le firmware USB est bien connectée et que le câble de données reliant l'ordinateur hôte et l'appareil inférieur a une fonction de transmission de données.

  Rechercher l'appareil

  • Veuillez vous assurer que l'ordinateur hôte peut se connecter normalement à Internet et que le câble de données reliant l'ordinateur hôte et l'appareil inférieur a une fonction de transmission de données.
  • Après la connexion SSH à l'ordinateur hôte, tapez lsusb et appuyez sur Entrée. Si les informations encadrées sur l'image ci-dessous apparaissent, vous pouvez passer à l'étape suivante.
    • Si aucune information n'est renvoyée, c'est un problème du système de l'ordinateur hôte. Nous n'y pouvons rien. Vous devez changer de système normal ou de l'ordinateur hôte.
    • Si un message indique qu'il n'y a pas d'instruction lsusb, vous pouvez l'installer en exécutant cette commande :

      sudo apt-get install usbutils

  • 1d50:6177 est l'appareil que vous devez utiliser cette fois. Le suffixe OpenMoko, Inc. stm32f407xx a une certaine valeur de référence, mais n'est pas utilisé comme critère de jugement.
    • Certains ordinateurs hôtes peuvent, en raison de problèmes de système, ne pas afficher complètement ou pas du tout.
    • Si l'instruction lsusb peut afficher l'appareil, mais pas 1d50:6177, veuillez essayer de changer le câble de données et d'essayer de connecter la carte mère à un autre port USB de l'ordinateur hôte.
  • Si vous avez déjà effectué les étapes précédentes et que le firmware Klipper a été correctement gravé, que la carte mère fonctionne normalement et que vous voulez simplement mettre à jour le firmware Klipper, veuillez directement consulter le chapitre Mise à jour du firmware dans le menu latéral droit de cette page.
  Conseils

  Vous devez d'abord trouver l'appareil 1d50:6177 avant de passer à l'étape suivante.

  Rechercher l'USBID

  ls /dev/serial/by-id/*
  • Tapez l'instruction ci-dessous et appuyez sur Entrée. Si tout va bien, une ligne d'ID bleue apparaîtra. (Ci-dessous est juste une référence)

  • Si aucune ID n'apparaît après avoir tapé l'instruction ci-dessous, mais que lsusb affiche l'appareil, veuillez changer d'ordinateur hôte ou de système d'ordinateur hôte.
  Conseils

  Si plusieurs ID apparaissent, veuillez choisir l'ID correspondant au modèle MCU de votre carte mère.

  Remplir l'ID USB dans la configuration

  • Ouvrez l'interface web de l'imprimante, trouvez dans les options de configuration de la barre latérale gauche : pour fluidd : {…} ; pour mainsail : Machine, cliquez dessus et vous trouverez printer.cfg.



  • Copiez l'ID bleu, et remplissez-le dans serial : du nœud [mcu] de la configuration printer.cfg. Après avoir enregistré et redémarré, vous pouvez vous connecter à la carte mère. Si Klipper indique ADC out of range, c'est un phénomène normal. Connectez la plaque chauffante et le capteur de température, configurez les broches de température et de sortie de la buse et de la plaque chauffante, puis enregistrez et redémarrez à nouveau.


  dangereux

  Attention : Tous les ID apparaissant dans le document sont des exemples. L'ID de chaque carte mère est différent. Veuillez modifier et remplir en fonction de l'ID réellement obtenu.
