Compilation du firmware CAN

Commencer la compilation

Guide succinct de compilation du firmware

Points à noter

• Réseau : Assurez-vous que l'ordinateur hôte (Raspberry Pi, etc.) est connecté à Internet.
• Méthode de connexion : Utilisez obligatoirement SSH pour vous connecter via le réseau, désactivez le port série.
• Méthode de saisie : Gardez le clavier en mode anglais demi-chasse.

---

Connexion SSH et changement d'utilisateur

Utilisez des outils comme MobaXterm, PuTTY, etc., pour vous connecter en SSH à l'ordinateur hôte.

Changement d'utilisateur :

• Système standard (système officiel Raspberry Pi, etc.)
  L'utilisation de root est interdite, il faut passer à un utilisateur standard :

  su <nom_utilisateur>

• Ordinateur hôte FLY (système FlyOS-FAST)
  Seul l'utilisateur root est pris en charge pour la connexion (mot de passe : mellow)

---

Guide opérationnel de compilation du firmware

Dans l'interface de configuration du firmware Klipper, seules les opérations au clavier sont prises en charge, l'utilisation de la souris est impossible.

Touche	Fonction
↑ / ↓	Déplacer le curseur vers le haut/le bas, sélectionner un élément du menu
Entrée / Espace	Confirmer la sélection, cocher une option ou entrer dans un sous-menu
Échap	Retourner au menu précédent
Q	Quitter l'interface de configuration
Y	Lors de la sortie, appuyer sur Y si une confirmation est demandée pour sauvegarder la configuration

Démarrage de la compilation du firmware

Voici comment compiler le firmware :

• Après la connexion SSH, saisissez la commande suivante et appuyez sur Entrée :

  cd ~/klipper && rm -rf ~/klipper/.config && rm -rf ~/klipper/out && make menuconfig

• Ici, rm -rf ~/klipper/.config && rm -rf ~/klipper/out supprime les données de compilation et le firmware précédents.

• make menuconfig compile le firmware. Après exécution, l'interface suivante devrait apparaître :

  Loading...

• Sélectionnez Enable extra low-level configuration options et appuyez sur Entrée.

  Loading...

• Accédez au menu Micro-controller Architecture et sélectionnez Raspberry Pi RP2040/RP235x, puis appuyez sur Entrée.

  Loading...

• Sélectionnez Bootloader offset, puis choisissez : 16KiB bootloader.

  Loading...

• Sélectionnez Communication interface, puis choisissez : CAN bus.

  Loading...

• Sélectionnez (4) CAN RX gpio number, supprimez 4 et saisissez 1.

• Sélectionnez (5) CAN TX gpio number, supprimez 5 et saisissez 0.

  Loading...

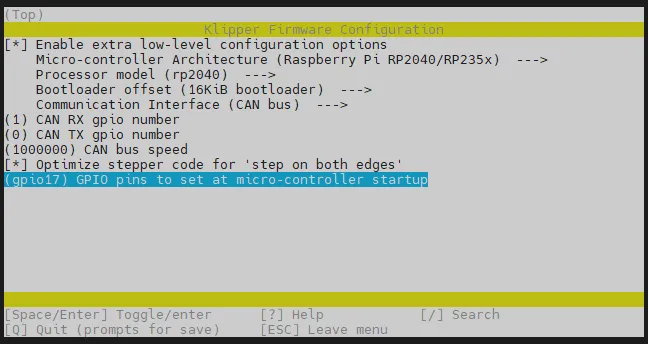

• Sélectionnez les broches GPIO à configurer au démarrage du micro-contrôleur, entrée : gpio17
  Loading...

• Appuyez sur la touche Q. Save configuration apparaît, puis appuyez sur Y.

Loading...

• La configuration devrait maintenant être enregistrée et vous devriez être revenu à l'interface en ligne de commande.
• Saisissez la commande suivante pour démarrer la compilation. Cela peut prendre un certain temps.

make -j4

Loading...

• Si la sortie finale correspond au contenu ci-dessous, la compilation a réussi.
• En raison des différences de versions de Klipper, l'apparition de out/klipper.bin indique le succès.

  Linking out/klipper.elf
  Creating bin file out/klipper.bin

Câblage de recherche

• Avant de flasher le firmware, connectez la carte d'outils à l'UTOC ou à une carte mère avec le firmware de pontage à l'aide d'un câble de données XT30. Le schéma de câblage de référence est ci-dessous.

• Veuillez vérifier si les cavaliers sont positionnés correctement.

  Loading...

• Assurez-vous que la résistance entre CAN H et CAN L, mesurée avec un multimètre hors tension, est d'environ 60Ω. Si elle est de 120Ω, ajoutez un cavalier 120Ω. Si elle est d'environ 40Ω, retirez le cavalier.

  Loading...

• Après avoir connecté la carte d'outils à l'UTOR ou à une carte mère avec le pont USB-CAN à l'aide d'un câble de données XT30, une LED clignotera sur la carte mère.

Avertissement

• Si aucune LED ne clignote, veuillez reflasher le firmware katapult : Flasher le firmware katapult
• Si aucune LED ne clignote, après avoir flashé le firmware katapult, passez à l'étape suivante.

Rechercher l'ID et flasher

Interroger l'UUID du bus CAN

À savoir avant l'opération

• Il est recommandé d'effectuer les opérations de recherche d'ID et de flashage du firmware en dehors d'une impression en cours, pour éviter d'interférer avec le processus d'impression.
• La carte mère et la carte outil utilisent le même ID CAN pour leur firmware Katapult (CANBoot) et leur firmware Klipper.

Prérequis

Assurez-vous que les conditions suivantes sont remplies, sinon il se peut que l'ID CAN ne soit pas détecté correctement :

1. Le réseau CAN de l'ordinateur hôte est correctement configuré
2. Le débit CAN de la carte outil est exactement le même que celui de l'ordinateur hôte (une différence de débit empêchera la communication)
3. L'exécution de la commande lsusb affiche le périphérique 1d50:606f (adaptateur USB-CAN)

Commandes de recherche (selon le système)

• Commande de recherche pour un ordinateur hôte standard

  ~/klippy-env/bin/python ~/klipper/scripts/canbus_query.py can0

• Commande de recherche pour un ordinateur hôte FLY

  python3 ~/klipper/scripts/canbus_query.py can0

Explication des résultats de recherche

Cas n°1 : Carte mère / Carte outil avec firmware Klipper déjà flashé

• Affichage : Un ID CAN est affiché, avec la mention Application: Klipper
• Explication : Le périphérique exécute déjà le firmware Klipper et peut être utilisé directement. Cet ID peut être celui de la carte mère ou de la carte outil.
• Méthode de distinction : Débranchez le câble CAN de la carte outil et relancez la recherche. Si l'ID disparaît, il s'agit de la carte outil ; s'il reste présent, il s'agit de la carte mère.

Loading...

---

Cas n°2 : Carte mère + Carte outil à flasher

• Affichage : Deux ID CAN sont affichés
• Explication : La carte mère exécute le firmware Klipper, la carte outil exécute le firmware CanBoot et est prête pour le flashage.

Loading...

---

Cas n°3 : UTOC + Carte outil à flasher

• Affichage : L'UTOC lui-même n'affiche pas d'ID, seul l'ID de la carte outil est affiché
• Explication : L'UTOC agit uniquement comme un pont. Assurez-vous que la carte outil est en mode CanBoot.

Loading...

---

Cas n°4 : Aucun ID affiché

• Affichage : Aucun ID n'est affiché
• Causes possibles :
  1. Le bus CAN est occupé par Klipper
  2. Le débit CAN0 de l'ordinateur hôte est mal configuré
  3. Problème de câblage physique
  4. Le périphérique n'est pas en mode CanBoot

Loading...

---

Note importante

• État prêt au flashage : Lorsque la carte outil est en mode CanBoot, elle affiche Application: CanBoot et la LED du firmware clignote. Elle est alors prête pour le flashage.
• Gestion des ID occupés : Si un périphérique exécute déjà le firmware Klipper et que son ID est déjà renseigné dans le fichier de configuration, l'ID ne s'affichera pas (car il est occupé par Klipper). Pour le faire réapparaître, il faut masquer cet ID dans la configuration et redémarrer complètement l'appareil après une coupure de l'alimentation.

Dépannage

Si vous ne parvenez pas à interroger l'UUID, consultez : Guide de dépannage des problèmes CAN

Flashage du firmware

Commande de flashage

1. Remplacez 241696050c56 dans la commande ci-dessous par l'UUID que vous avez réellement interrogé
2. Remarque : Il doit y avoir un espace après le paramètre -u

python3 ~/klipper/lib/canboot/flash_can.py -u 241696050c56

Confirmation de flashage réussi

Le message CAN Flash Success indique que le flashage a réussi :

Loading...

Mise à jour du firmware

Méthode de mise à jour

Lorsqu'une mise à jour du firmware est nécessaire, il suffit de :

1. Recompiler le firmware
2. S'assurer que l'ID CAN du périphérique est détectable (ou que Klipper est connecté au périphérique)
3. Exécuter la même commande de flashage

python3 ~/klipper/lib/canboot/flash_can.py -u <MCU ID>

Exemple de mise à jour réussie

Loading...

Vérifier si le firmware démarre

• Si le firmware démarre normalement, la LED s'allumera.
  Loading...
