Méthode de câblage et configuration RS232 pour la carte d'interface

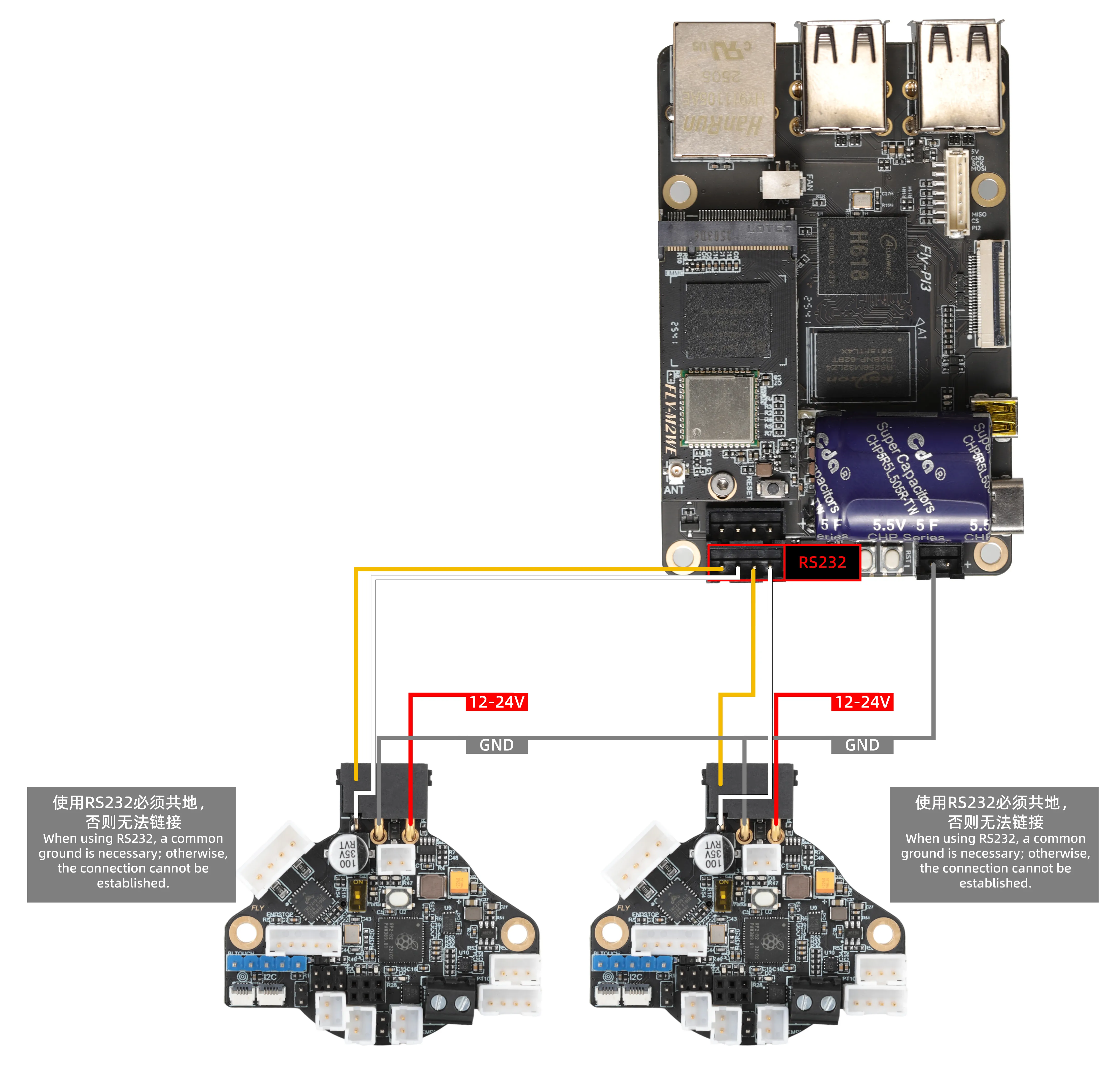

• Câblage de référence RS232

Configuration des interfaces

Précautions

Préparation importante

1. Exigence en matière de firmware :
   La carte d'interface doit être programmée avec le firmware RS232, sinon la communication ne pourra pas s'établir.
2. Mise à la masse obligatoire :
   ⚠️ Avant de connecter la carte d'interface, assurez-vous qu'elle partage la même source d'alimentation que le C8P ou connectez la masse (GND) de la carte d'interface à celle de la carte mère (il suffit de partager la même alimentation 24V/12V).
3. Caractéristiques de l'interface :
   • Les deux interfaces RS232 supportent l'utilisation simultanée et indépendante
   • Le paramètre serial: de Klipper est fixé matériellement et ne peut pas être modifié

Normes de câblage

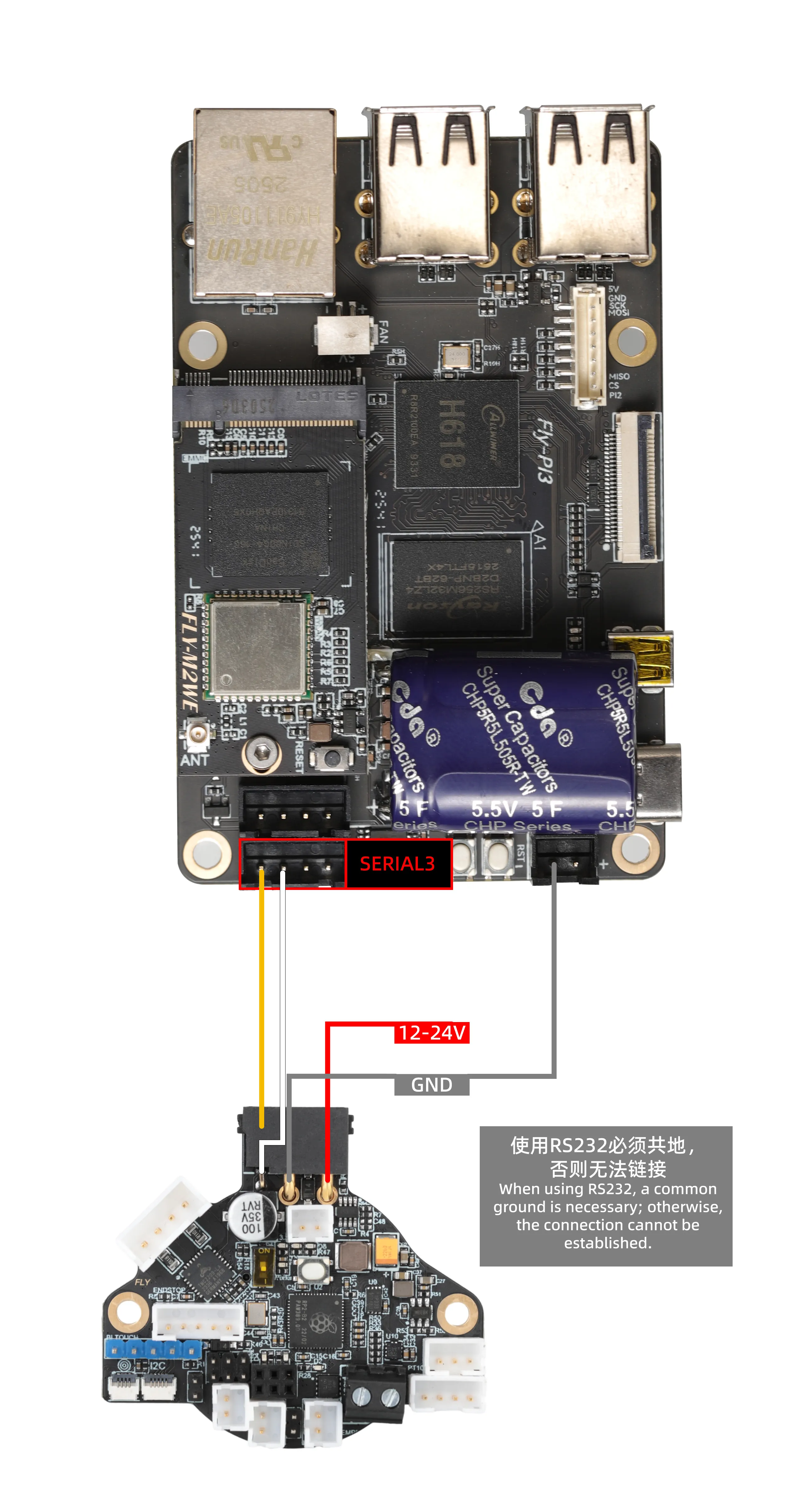

Méthode de câblage de l'interface gauche (SERIAL3)

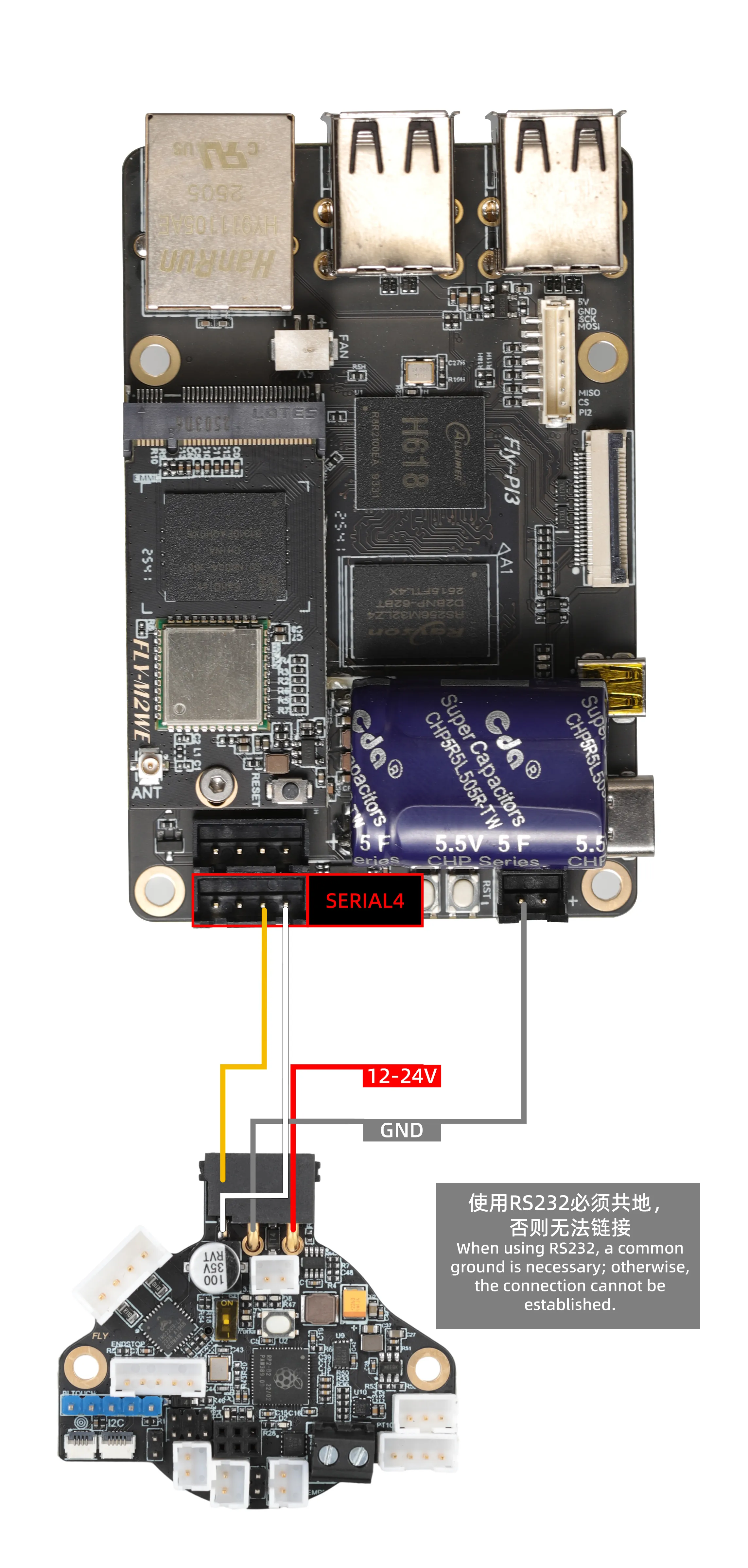

Méthode de câblage de l'interface droite (SERIAL4)

Interface gauche (SERIAL3)

Étapes de configuration

1. Modifier le fichier printer.cfg

   [mcu Laser]
   serial: /dev/serial3  # Nœud d'appareil fixe pour l'interface gauche
   baud: 250000
   restart_method: command

2. Explications des paramètres importants
   • Laser dans [mcu Laser] peut être personnalisé
   • /dev/serial3 est un nœud spécifique à l'interface gauche, il ne peut pas être modifié

Interface droite (UART4)

Étapes de configuration

1. Modifier le fichier printer.cfg

   [mcu ToolBoard]
   serial: /dev/serial4  # Nœud d'appareil fixe pour l'interface droite
   baud: 250000
   restart_method: command

2. Explications des paramètres importants
   • ToolBoard dans [mcu ToolBoard] peut être personnalisé
   • /dev/serial4 est un nœud spécifique à l'interface droite, il ne peut pas être modifié

Configuration de l'ID

1. Ouvrez votre navigateur et saisissez l'adresse IP de votre contrôleur principal dans la barre d'adresse. Par exemple, si l'IP de mon contrôleur est 192.168.101.179, entrez-la directement puis appuyez sur Entrée.

2. Ouvrez l'interface WEB du contrôleur principal, trouvez dans le menu de configuration situé sur la barre latérale gauche :

Pour fluidd : {…} , cliquez pour accéder à printer.cfg

Pour mainsail : Machine, cliquez pour accéder à printer.cfg

3. Remplissez l'ID correspondant

2. Appliquer la configuration

   • Collez le code de configuration dans la zone correspondante
   • Cliquez sur SAVE & RESTART en haut à droite

3. Si Klipper affiche ADC out of range, c'est un phénomène normal. Connectez le lit chauffant et la thermistance sur la carte mère, configurez correctement les broches de thermistance pour l'extrudeur et le lit chauffé, puis sauvegardez et redémarrez.
